Модуль подушки безопасности водителя (DAB) и часовая пружина

Описание и работа

Описание

Подушка безопасности водителя (DAB) установлена ​​в рулевом колесе и электрически подключена к SRSCM через часовую пружину.

Он защищает водителя, разворачивая подушку безопасности при лобовом столкновении. SRSCM определяет срабатывание подушки безопасности водителя (DAB).

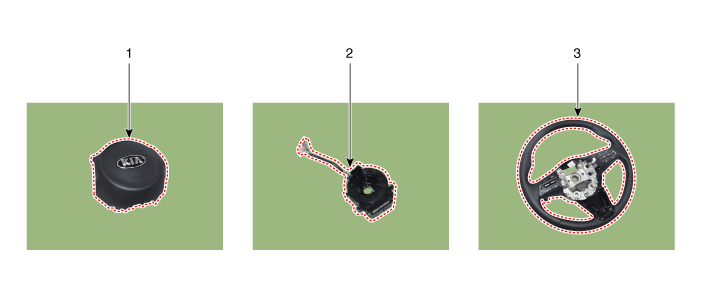

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

осмотр

Модуль подушки безопасности

Если во время следующей проверки будут обнаружены какие-либо неподходящие детали, замените модуль подушки безопасности на новый.

1. 1

   Проверьте покрытие колодки на наличие вмятин, трещин или деформации.

2. 2

   Проверьте модуль подушки безопасности на наличие вмятин, трещин или деформации.

3. 3

   Проверьте крюки и разъемы на наличие повреждений, клеммы на деформацию и жгут для вязки.

4. 4

   Проверьте корпус газогенератора подушки безопасности на наличие вмятин, трещин или деформаций.

Часовая весна

1. 1

   Если в результате следующих проверок будет обнаружена хотя бы одна аномалия, замените часовую пружину на новую.

2. 2

   Проверьте разъемы и защитную трубку на наличие повреждений, клеммы на деформацию.



Удаление

1. 1

   Перед установкой рулевого колеса установите передние колеса прямо.

2. 2

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

3. 3

   Снимите модуль боковой подушки безопасности водителя.

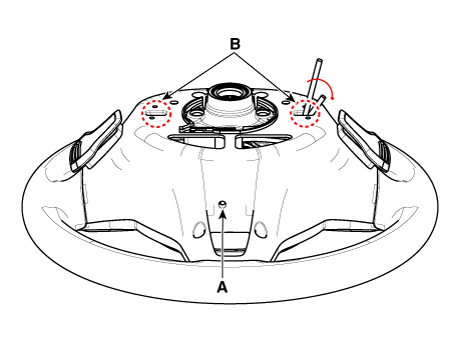

   Вставьте инструмент в нижнее отверстие (A) и затем поверните обе стороны инструмент (B) в направлении стрелки, чтобы освободить его.



4. 4

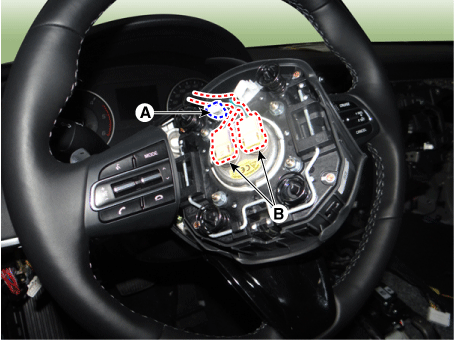

   Отсоедините разъем подушки безопасности (А) и разъем звукового сигнала (В).



5. 5

   Снимите рулевое колесо.

   (См. Система рулевого управления — «Рулевое колесо»)

6. 6

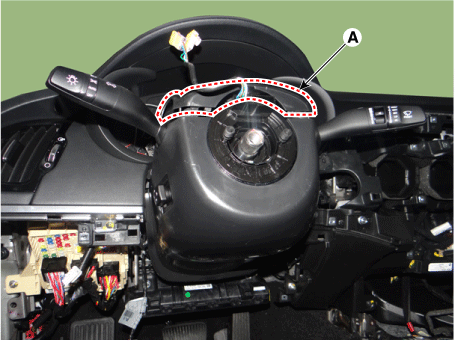

   Снимите верхний кожух рулевой колонки (А).



7. 7

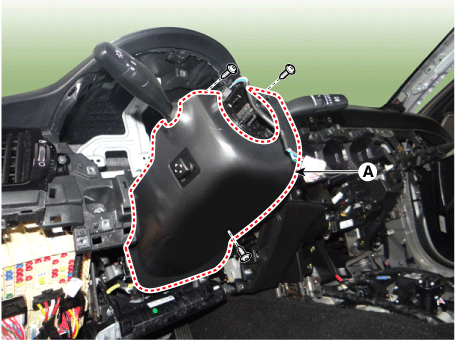

   Ослабьте винты и снимите нижний кожух (А).



8. 8

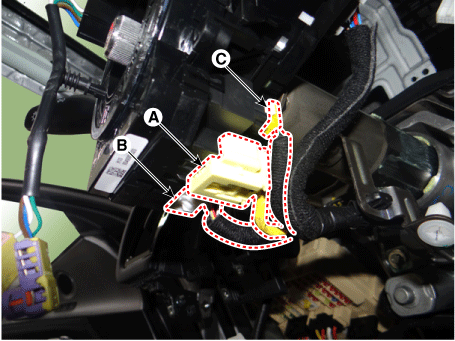

   Разъедините разъем жгута проводов часовой пружины (А) и проводку звукового сигнала. разъем жгута проводов (B) от часовой пружины.



Монтаж

1. 1

   Перед установкой рулевого колеса установите передние колеса прямо.

2. 2

   Подсоедините разъем жгута часовой пружины и разъем жгута звукового сигнала к часовой пружине.

3. 3

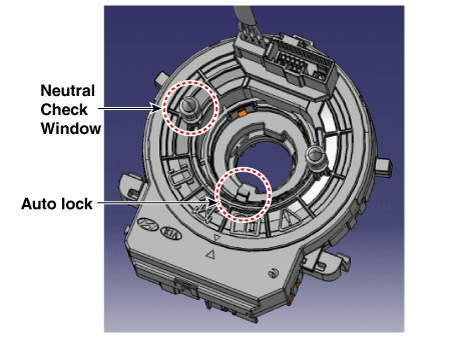

   Заводская настройка часовой пружины — нейтральная.

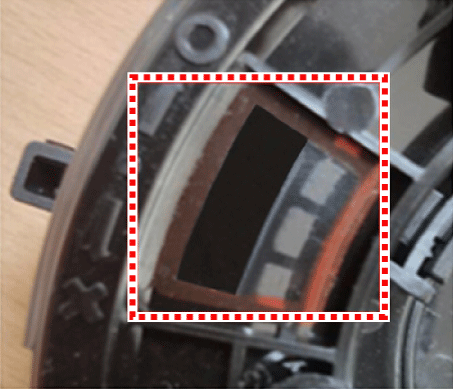

   1. Если белый кабель виден через окно проверки нейтральности в положении «10 часов» пружина находится в нейтральном положении.

   2. Если белый кабель не виден через проверку нейтральности Окно на 10-часовом положении продукта, затем вручную отрегулируйте установка на нейтраль.

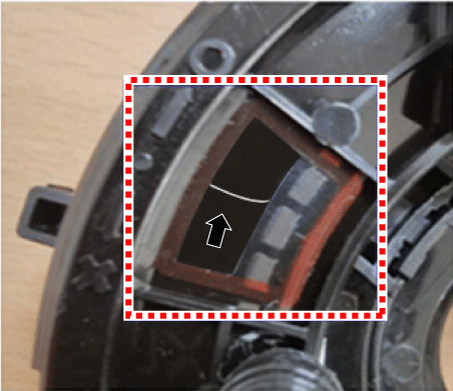

   Окно проверки нейтральности: обычное	Окно проверки нейтральности: ошибка
   Белый кабель виден через окно проверки нейтральности на 10 часовая позиция.	Белый кабель не виден через окно проверки нейтральности на положение 10 часов.

4. 4

   Процедура ручной установки нейтральности часовой пружины

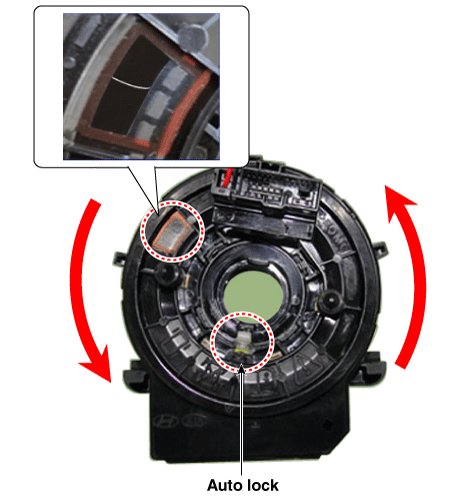

   1. Нажмите кнопку Auto Lock в положении «6 часов» и сделайте 3 оборота по часовой стрелке.

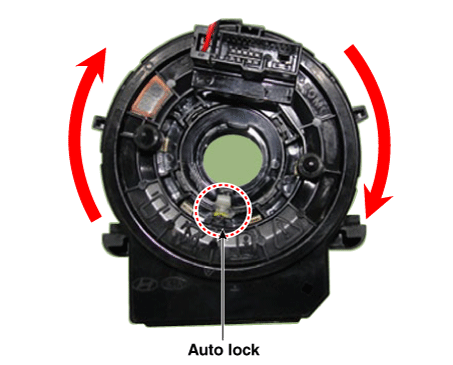

   2. Нажмите Auto Lock в положении 6 часов и сделайте 3 против часовой стрелки. вращения.

   3. Если белый кабель виден через окно проверки нейтральности в положении «10 часов», тогда пружина устанавливается в нейтральное положение.



5. 5

   Установите кожух рулевой колонки и рулевое колесо.

   (См. Система рулевого управления — «Рулевое колесо»)

6. 6

   Подсоедините разъем модуля подушки безопасности водителя (DAB) и разъем звукового сигнала, затем установите модуль подушки безопасности водителя (DAB) на рулевое колесо.

7. 7

   Подсоедините отрицательную клемму аккумулятора.

8. 8

   После установки подушки безопасности убедитесь в правильности работы системы:

   • Включите зажигание. Индикатор SRS должен загореться. включается примерно на шесть секунд, а затем выключается.

   • Убедитесь, что кнопка звукового сигнала работает.
