Модуль подушки безопасности пассажира (PAB)

Описание и работа

Описание

Подушка безопасности пассажира (PAB), установленная внутри защитной панели, защищает переднюю часть пассажира при лобовом столкновении. SRSCM определяет, следует ли развертывать и когда ПАБ.

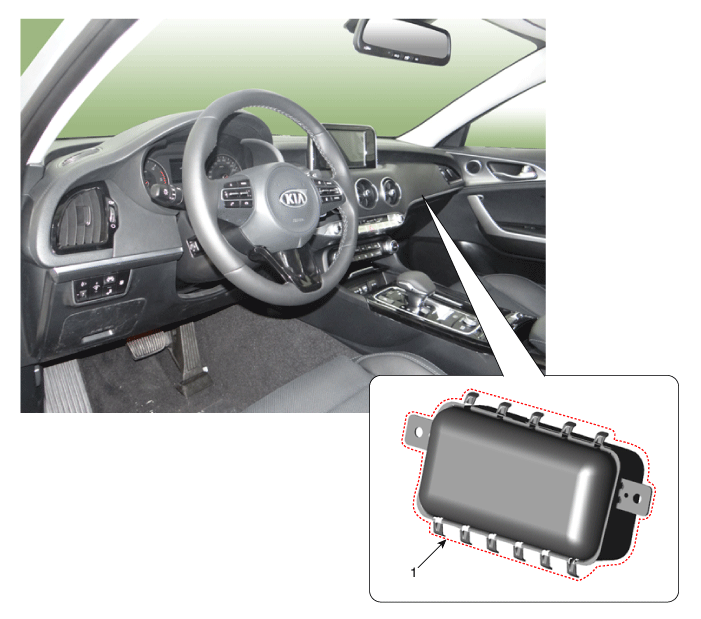

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Снимите основную защитную накладку.

   (См. раздел Кузов (внутри и снаружи) — «Главная защитная накладка в сборе»)

3. 3

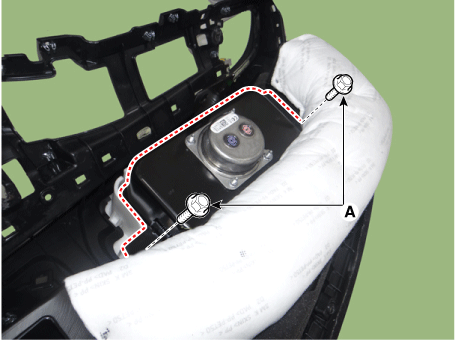

   Выверните болты крепления РАВ.

   Момент затяжки : 3,8–5,8 Н·м



Монтаж

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Установите в порядке, обратном снятию.

3. 3

   Снова подсоедините отрицательную клемму аккумулятора.

4. 4

   После установки подушки безопасности пассажира (PAB) проверьте правильность работы системы:

   Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.
