Процедуры ремонта

Замена

Масляное уплотнение (главный вал)

  1. Снимите раздаточную коробку в сборе.

    (См. Система полного привода (AWD) — «Раздаточная коробка в сборе»)

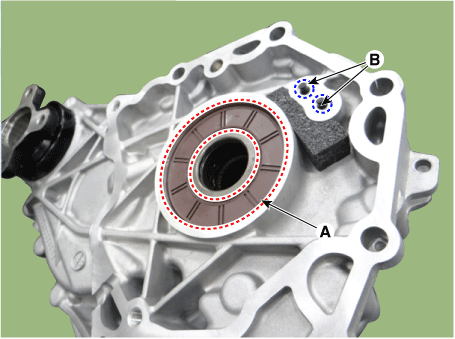

  2. Снимите сальник (А) с помощью отвертки с плоской головкой.

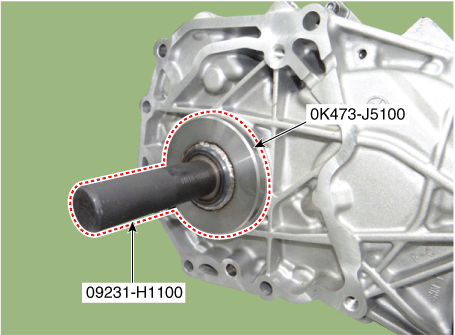

  3. Установите новый сальник с помощью специального сервисного инструмента (0K473-J5100, 09231-H1100).

  4. Установите раздаточную коробку в сборе.

    (См. Система полного привода (AWD) — «Раздаточная коробка в сборе»)

Масляное уплотнение (задний фланец)

  1. Снимите задний карданный вал в сборе.

    (См. Приводной вал и ось — «Задний карданный вал в сборе»)

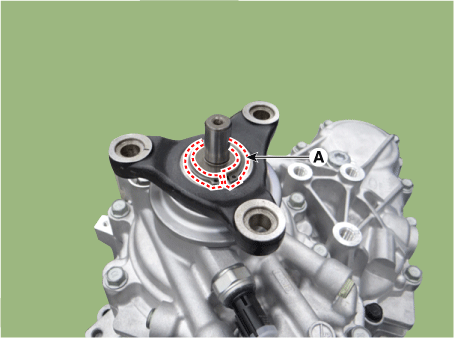

  2. Снимите стопорное кольцо (А), используя плоскогубцы для стопорных колец.

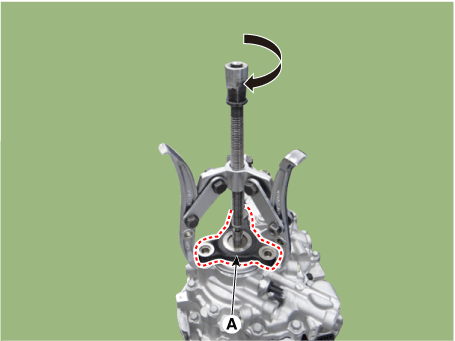

  3. Снимите задний фланец (А) с помощью съемника.

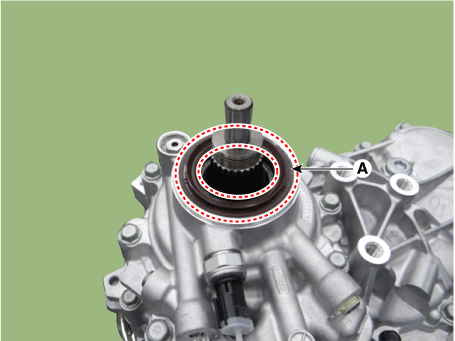

  4. Снимите сальник (А) с помощью отвертки с плоской головкой.

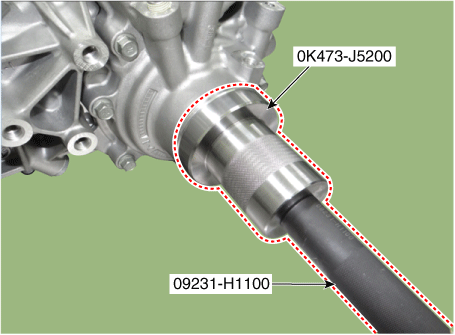

  5. Установите новый сальник с помощью специального сервисного инструмента (0K473-J5200, 09231-H1100).

  6. Установите задний фланец.

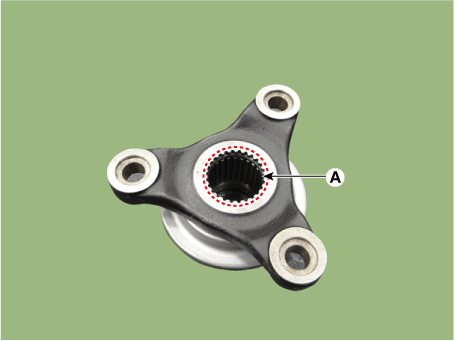

    1. Замените уплотнительное кольцо (A) на внутренней стороне заднего фланца.

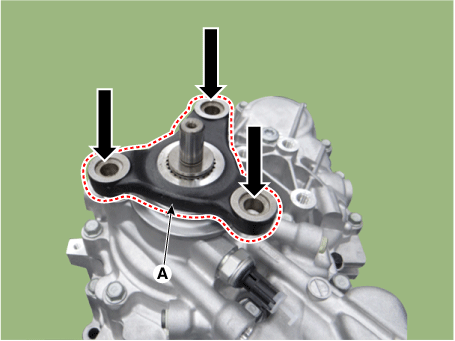

    2. Установите задний фланец (А) на раздаточной коробке до упора. к этому.

  7. Установите стопорное кольцо.

    1. Измерьте толщину отсоединенного стопорного кольца.

    2. Выберите стопорное кольцо того же размера, что и отсоединенное, с помощью ниже табл.

      Деталь № Толщина [мм (дюймы)]
      47366-4J184 1,84 (0,0724)
      47366-4J187 1,87 (0,0736)
      47366-4J190 1,90 (0,0748)
      47366-4J193 1,93 (0,0759)
      47366-4J196 1,96 (0,0771)
      47366-4J199 1,99 (0,0783)
      47366-4J202 2,02 (0,0795)
      47366-4J205 2,05 (0,0807)
      47366-4J208 2,08 (0,0818)
      47366-4J211 2,11 (0,0830)
      47366-4J214 2,14 (0,0842)
      47366-4J217 2,17 (0,0854)
      47366-4J220 2,20 (0,0866)
      47366-4J223 2,23 (0,0877)
      47366-4J226 2,26 (0,0889)
      47366-4J229 2,29 (0,0901)
      47366-4J232 2,32 (0,0913)
      47366-4J235 2,35 (0,0925)
      47366-4J238 2,38 (0,0937)

    3. Установите новое стопорное кольцо (А) с помощью щипцов для стопорных колец.

  8. Установите задний карданный вал в сборе.

    (См. Приводной вал и ось — «Задний карданный вал в сборе»)
