Kia Stinger: Раздаточная коробка / Раздаточная коробка в сборе

Kia Stinger CK 2018-2023 Руководство по ремонту / Система полного привода (AWD) / Трансфер в сборе / Раздаточная коробка в сборе

Компоненты и расположение компонентов

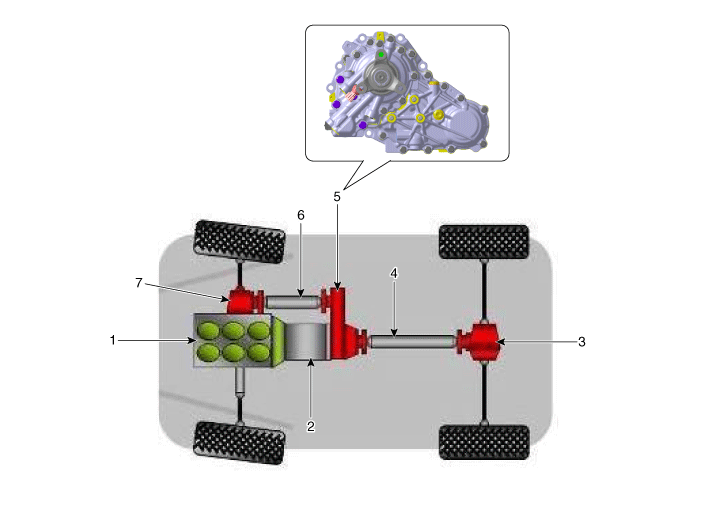

Расположение компонентов

1. Двигатель
2. Трансмиссия
3. Задний дифференциал
4. Задний карданный вал

5. Трансфер случай
6. Передний карданный вал
7. Передний дифференциал

Процедуры ремонта

Удаление

В случае замены контроллера (ЭБУ) и раздаточной коробки в связи с изменением характеристики фрикционных материалов внутри раздаточной коробки, это необходимо проверить и ввести данные калибровки.

–	В случае замены только раздаточной коробки в сборе выполните сброс обучения сцепления при использовании оборудования KDS. (См. Система полного привода (AWD) — «Процедуры ремонта»)

–	В случае замены только ЭБУ выполните настройку сцепления. резервное копирование и запись в новый ЭБУ раздаточной коробки с использованием оборудования KDS. (См. Система полного привода (AWD) — «Процедуры ремонта»)

–	В случае замены ЭБУ и раздаточной коробки в сборе выполните резервное копирование сцепления и запись в новую раздаточную коробку ЭБУ с использованием оборудования KDS. (См. Система полного привода (AWD) — «Процедуры ремонта»)

Предостережения в работа с раздаточной коробкой

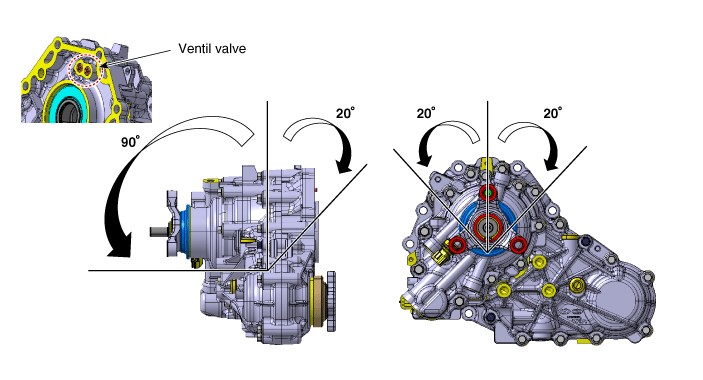

А. Предотвращение утечки масла

•	Даже при установленном вентиляционном клапане масло вытекает из собранного масло при разборке/сборке в случае неисправности сохранения горизонтального положения. Поэтому будьте осторожны, когда замена трансмиссии.

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

Снимите нижнюю крышку.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

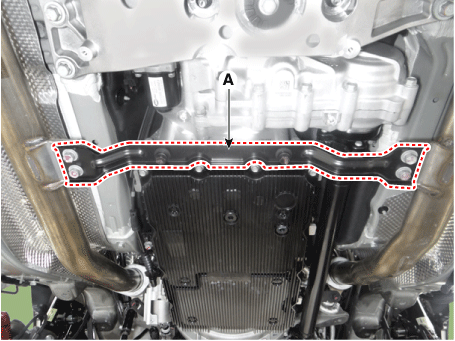

Снимите переднюю опору глушителя (А).

Момент затяжки: 29,4 - 39,2 Н·м (3,0 - 4,0 кгс·м, 21,7 - 28,9 фунт-фут)

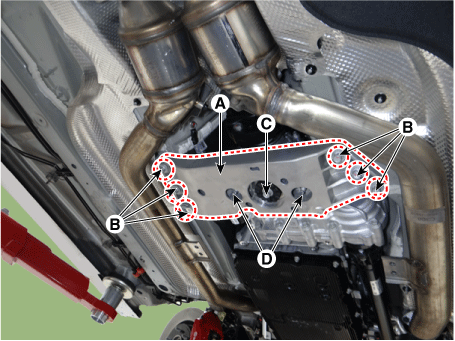

Снимите поперечину коробки передач (А).

Момент затяжки :

B: 63,7–73,5 Н·м (6,5–7,5 кгс·м, 47,0–54,2 фунт-фут)

C: 49,0–58,8 Н·м (5,0–6,0 кгс·м, 36,2–43,4 фунт-фут)

D: 49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

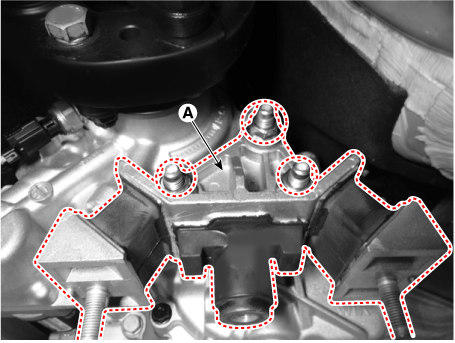

Снимите кронштейн поперечины коробки передач (А).

Момент затяжки: 63,7 - 83,3 Н·м (6,5 - 8,5 кгс·м, 47,0 - 61,5 фунт·фут)

6.	Снимите карданный вал. (См. Приводной вал и ось — «Карданный вал в сборе»)

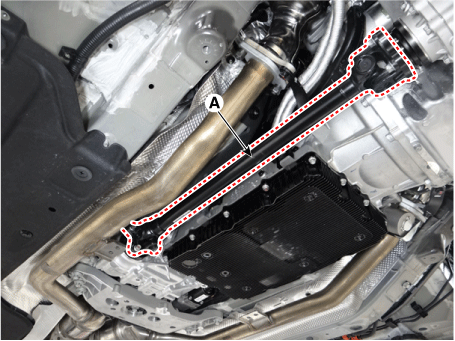

Снимите передний карданный вал (А).

Момент затяжки: 49,0 - 68,6 Н·м (5,0 - 7,0 кгс·м, 36,2 - 50,6 фунт·фут)

1)	При затягивании болтов крепления карданного вала после их снятия каждый болт и шайба должны быть помещены в исходное положение, а направление вставки болта должно быть таким же, как и раньше, поэтому сделайте отметки, чтобы болты не и шайбы перепутать перед снятием гребного винта вал.

2)	Если положение и направление карданного вала крепежные болты и шайбы перевернуты, это может вызвать вибрацию и шум на высоких скоростях автомобиля из-за дисбаланса в карданный вал.

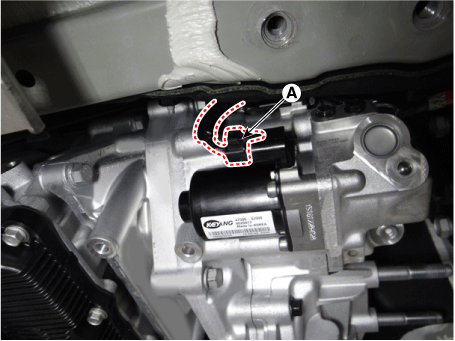

8.	Отсоедините разъем привода раздаточной коробки (А).

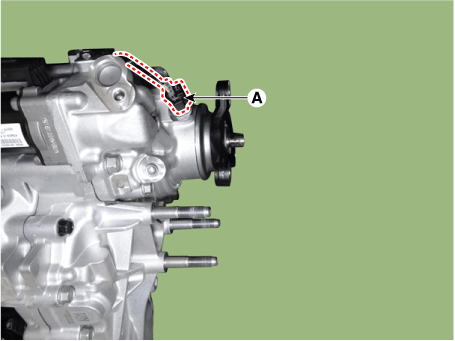

9.	Отсоедините разъем датчика давления (А).

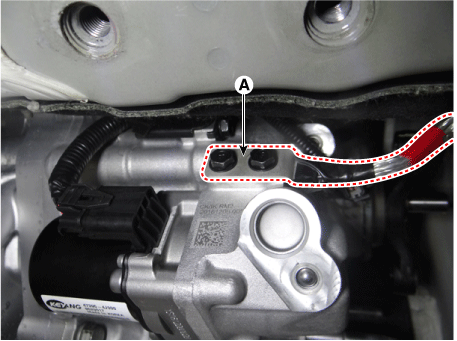

10.	Ослабьте болты, а затем скобу (А).

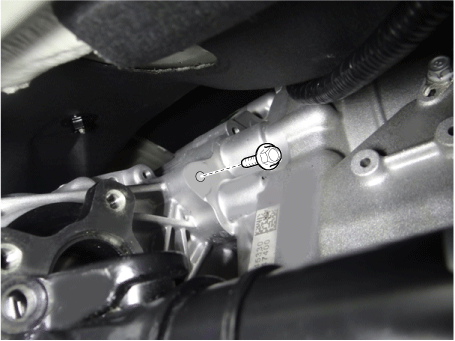

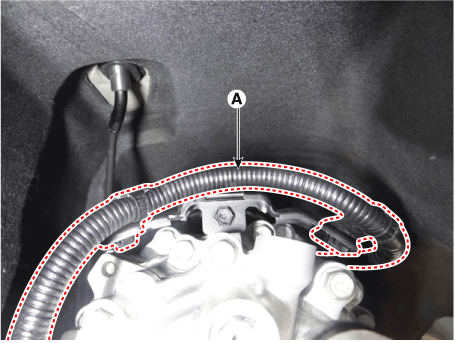

11.	Снимите кольцо проволоки переноса (A).

12.

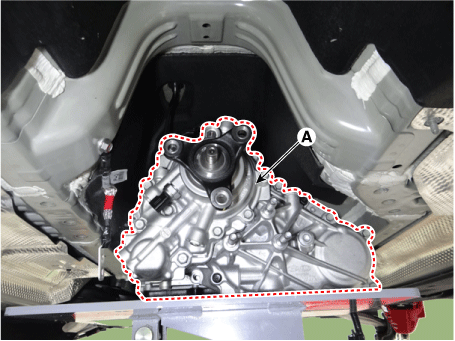

Ослабьте болты передачи и снимите передачу (А).

Момент затяжки: 29,4 - 41,2 Н·м (3,0 - 4,2 кгс·м, 21,7 - 30,4 фунт-фут)

В целях безопасности необходимо использовать домкрат.

Монтаж

Установите в порядке, обратном снятию.

В случае замены контроллера (ЭБУ) и раздаточной коробки из-за к изменению характеристик фрикционных материалов внутри раздаточная коробка, надо проверить и ввести калибровку данные.

–	В случае замены только раздаточной коробки в сборе, выполнить сброс обучения сцепления на оборудовании KDS. (См. Система полного привода (AWD) — «Процедуры ремонта»)

–	В случае замены только ЭБУ выполните сцепление. обучение резервной копии и запись в новый ЭБУ раздаточной коробки с помощью оборудования КДС. (См. Система полного привода (AWD) — «Процедуры ремонта»)

–	В случае замены ЭБУ и раздаточной коробки в сборе, выполнить резервное копирование обучения сцепления и записать новый ЭБУ раздаточной коробки с использованием оборудования KDS. (См. Система полного привода (AWD) — «Процедуры ремонта»)

Перекачивающая жидкость

Технические характеристики Смазка Элемент Определенная смазка Емкость Трансмиссионное масло Эксклюзивное масло для раздаточной коробки АТФ SHELL TF0 ...
