Kia Stinger: система полного привода (AWD) / система управления полным приводом

Kia Stinger CK 2018-2023 Руководство по ремонту / Система полного привода (AWD) / Система управления полным приводом

Компоненты и расположение компонентов

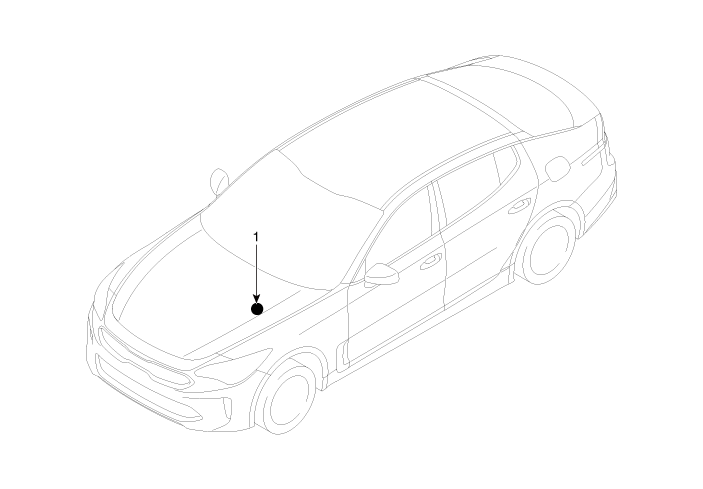

Расположение компонентов

1. Полный привод ЭБУ

Описание и работа
Описание

ЭБУ полного привода распределяет тяговое усилие на переднее/заднее колесо, управляя многодисковое сцепление на раздаточной коробке полного привода путем анализа входной информации, то есть скорость вращения колеса, акселератор и угол поворота руля в зависимости от состояния дороги и состояние вождения. Автомобиль с полным приводом имеет различные условия передачи мощности в зависимости от в условиях движения/дороги. Скорость автомобиля передается по шине CAN. от ЭБУ АБС/ESP. Информация от связи CAN включает в себя APS, который указывает на намерение водителя ускориться, крутящий момент двигателя, работу ABS/ESP сигнал и положение передачи. ЭБУ полного привода управляет двигателем постоянного тока, контрольной лампой и индикатором. лампа и обменивается данными с тестерным оборудованием. Когда автомобиль движется с нормальной скоростью выше 60 км/ч на обычных дорогах, он управляется в условиях 2WD. ЭБУ определяет движущую силу на переднем и заднем колесе, получая сигналы со всех датчиков в зависимости от условий движения, т.е. резкого трогания с места, поворота и движение по дороге с низким коэффициентом трения, а также оптимизированный крутящий момент, соответствующий состояние вождения передается на переднее колесо путем вычисления и контроль передаваемых данных крутящего момента.

Диаграмма потока

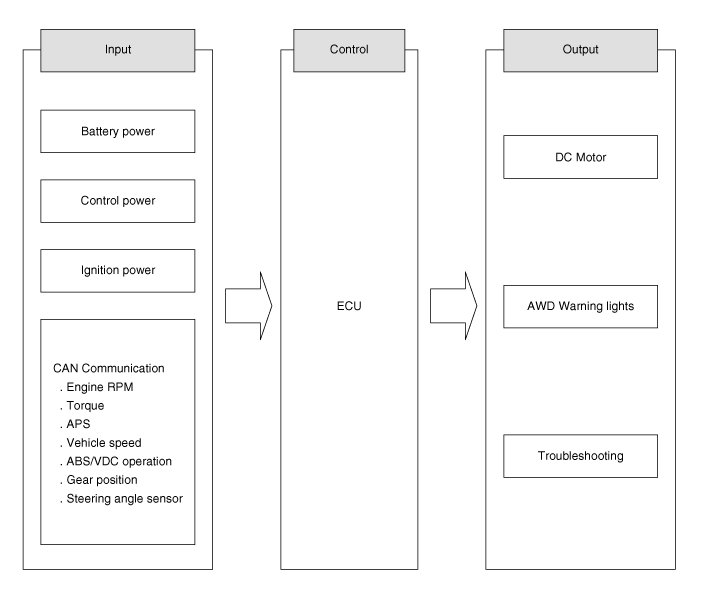

Схема ввода/вывода ЭБУ полного привода

Принципиальные диаграммы
Функция терминала ЭБУ полного привода

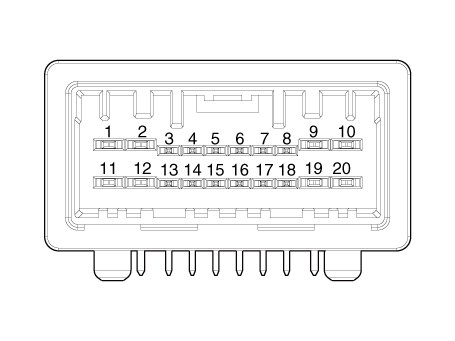

[разъем ЭБУ полного привода]

Приколоть
Описание
1
Мотор Б
2
Мотор А
5
Питание датчика давления
7
ИГ1
8
Масса провода экрана двигателя
9
Заземление батареи
10
Бетерри
14
Сигнал датчика давления
15
Масса датчика давления
17
МОЖЕТ ВЫСОКАЯ
18
МОЖЕТ НИЗКИЙ

Процедуры ремонта
Удаление
1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

Снимите нижнюю панель аварийной подушки.

(См. Кузов — «Нижняя панель аварийной площадки»)

3.

Снимите коленную подушку безопасности.

(См. «Удерживающая система — «Модуль коленной подушки безопасности (KAB))».

4.

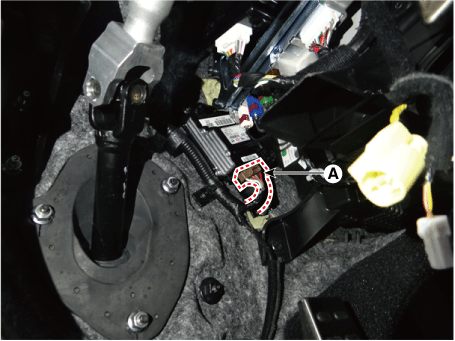

Отсоедините разъем ЭБУ полного привода (А).

5.

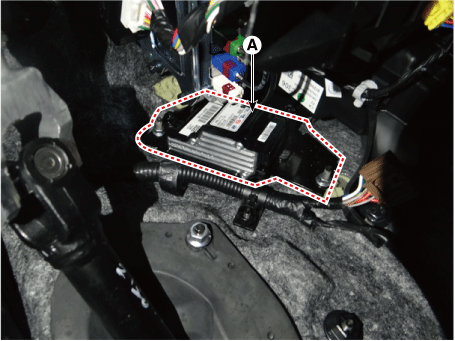

Ослабьте гайки кронштейна ЭБУ полного привода и снимите ЭБУ полного привода (А).

Монтаж
1.

Установите в порядке, обратном снятию.

Перед установкой нового ECU загрузите обучение сцепления оригинального ECU. к новому ЭБУ с помощью инструмента KDS.

(См. Система полного привода (AWD) — «Процедуры ремонта»)
