Kia Stonic: внутренняя отделка / отделка задней стойки

Руководство по ремонту Kia Stonic (YB) / Кузов (внутри и снаружи) / внутренняя обшивка / Отделка задней стойки

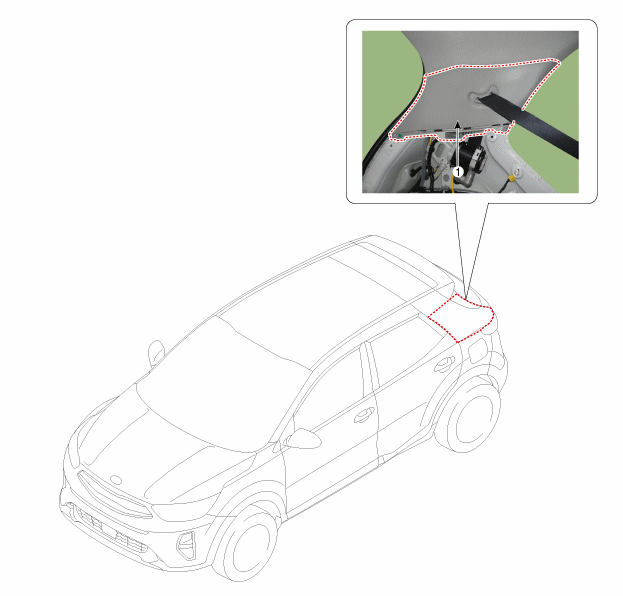

Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ

1. Отделка задней стойки

процедуры ремонта
СНЯТИЕ И УСТАНОВКА

Наденьте перчатки, чтобы защитить руки.

•

Используя инструмент для снятия пластиковой панели, некоторые детали с внутренней подкладки, не царапая поверхность.

•

Не повредите обшивку и листовой металл.

1.

Ослабьте крепежные винты и снимите подушку заднего сиденья (А).

2.

Снимите уплотнитель задней двери и уплотнитель двери багажника.

3.

Снимите крышку багажника (А).

4.

Снимите заднюю поперечную панель (А).

5.

Ослабьте фиксирующий винт, затем опустите крепление ремня безопасности заднего сиденья. (А) отделить.

Момент затяжки:

39,2~53,9 Нм (4,0~5,5 кгм)

6.

Ослабьте крепежные винты, затем снимите боковую панель багажника (А).

7.

Снимите облицовку задней стойки (А).

8-й.

Установка производится в порядке, обратном снятию.

•

Замените поврежденные клипсы.

•

Если панель была снята, защелкните зажимы (B) через заменить новыми.
