Kia Stonic: система ESC (электронный контроль устойчивости) / датчик скорости заднего колеса

Руководство по ремонту Kia Stonic (YB) / система торможения / Система ESC (электронный контроль устойчивости) / Датчик скорости заднего колеса

Компоненты и обзор компонентов

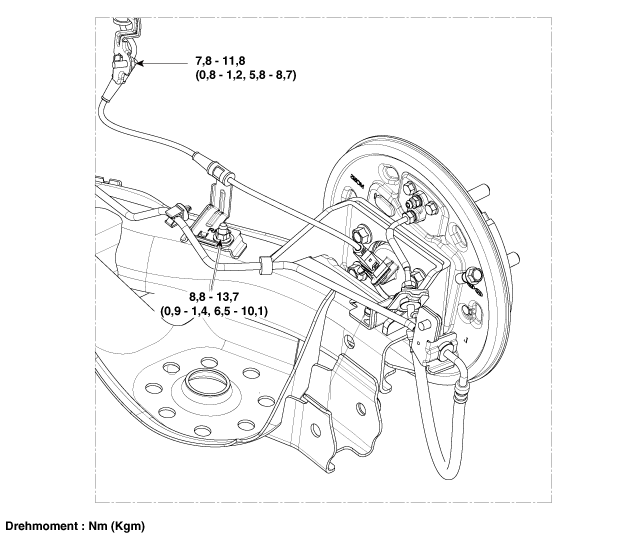

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

расширение

Снимите задние колеса и шины.

Момент затяжки.

107,9~127,5 Нм (11,0~13,0 кгм)

2.	Отсоедините разъем датчика скорости заднего колеса (А).

Ослабьте гайку (А) и винт (В).

Момент затяжки.

(А)8,8~13,7 Нм (0,9~1,4 кгм)

(В) 7,8~11,8 Нм (0,8~1,2 кгм)

4.	Снять заднее сиденье. (См. Кузов — «Заднее сиденье в сборе»)

5.	Снимите входную панель. (См. Кузов — «Панель порога»)

6.	Отсоедините разъем датчика скорости заднего колеса.

ТЕСТ

Выходное напряжение между клеммой датчика скорости вращения колеса и массой кузова мера.

Для защиты датчика скорости вращения колеса при измерении выходного напряжения резистор 100 Ом должен использоваться, как показано на рисунке.

Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальным изменением выходного напряжения, как показано ниже.

V_низкий: 0,59 В ~ 0,84 В

V_высокий: 1,18 В ~ 1,68 В

Диапазон частот: 1~2500 Гц
