Kia Stonic: система ESC (электронный контроль устойчивости) / блок управления ESP

Руководство по ремонту Kia Stonic (YB) / система торможения / Система ESC (электронный контроль устойчивости) / Блок управления ESC

Компоненты и обзор компонентов

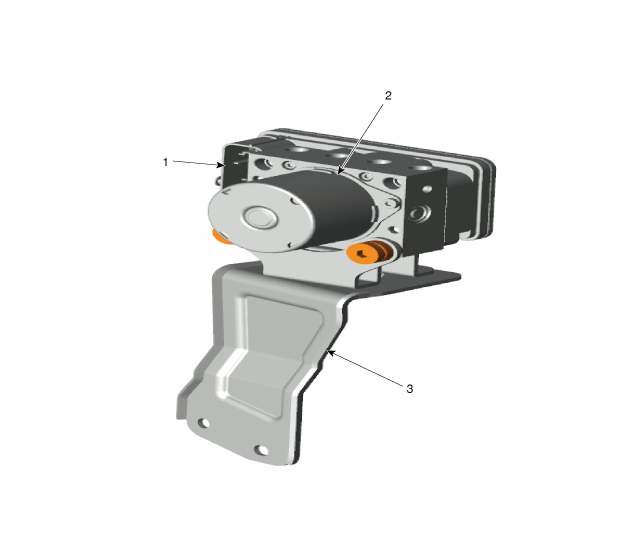

ОБЗОР КОМПОНЕНТОВ

1. Разъем модуля управления ESC
2. Блок управления ESC

3. Кронштейн регулятора скорости

процедуры ремонта

расширение

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

Тормозная жидкость с подходящей помпой/шприцем из бачка отсосать

•	Перед открытием крышки расширительного бачка удалите все посторонние предметы в районе бачка тормозной жидкости и крышки удаленный. В противном случае тормозная жидкость будет загрязнена. и ухудшение эффективности торможения.

•	Не проливайте тормозную жидкость на автомобиль так как это может повредить краску. Если тормозная жидкость вступает в контакт с краской, ее необходимо немедленно смыть водой быть смыты.

3.	Поднимите предохранитель на разъеме ESC (A) и отсоедините разъем. снять его.

Отсоедините тормозные шланги от ESC, повернув гайки против часовой стрелки. быть разблокирована ключом.

Момент затяжки.

А: 13,7~16,7 Нм (1,4~1,7 кгм)

В: 18,6~22,6 Нм (1,9~2,3 кгм)

Ослабьте гайки кронштейна модуля управления ESC (А) и снимите кронштейн.

Момент затяжки.

16,7~25,5 Нм (1,7~2,6 кгм)

•	Никогда не разбирайте ESC.

•	Транспортируйте и храните ESC в вертикальном положении.

•	Не подвергайте ESC физическому воздействию.

монтаж

1.	Установка производится в порядке, обратном снятию.

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Тормозная система»)

3.	Выполните вариантное кодирование.

4.	Выполните калибровку датчика автоматического обнаружения.

5.	Выполните калибровку датчика продольного ускорения.

Использование диагностического прибора

Выполните диагностические процедуры, как показано ниже, с помощью диагностического прибора:

Разъем самодиагностики (16 контактный) под боковой панелью приборов со стороны водителя к прибору самодиагностики, затем включите зажигание и включите устройство самодиагностики.

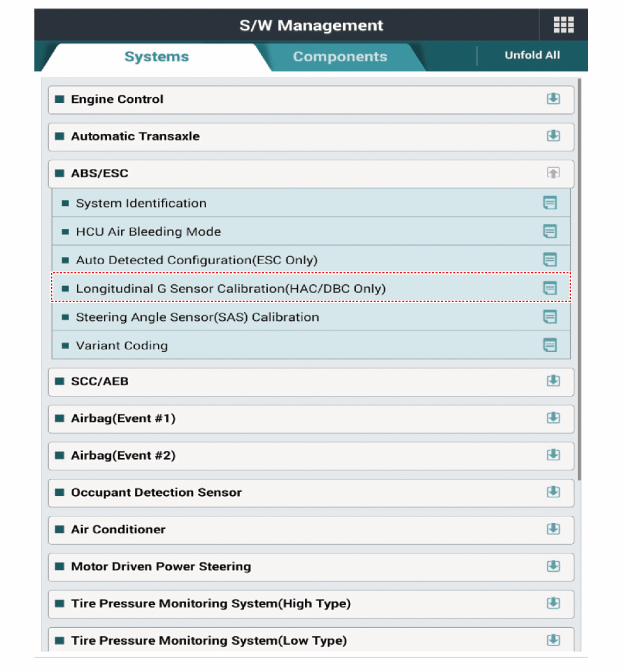

Выберите «Модель автомобиля» и «ABS/ESC» на экране выбора KDS, затем нажмите «ОК». нажимать.

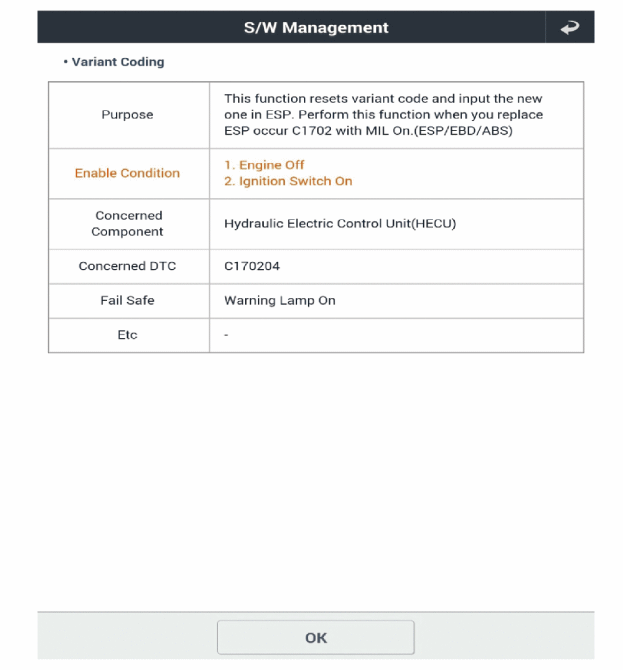

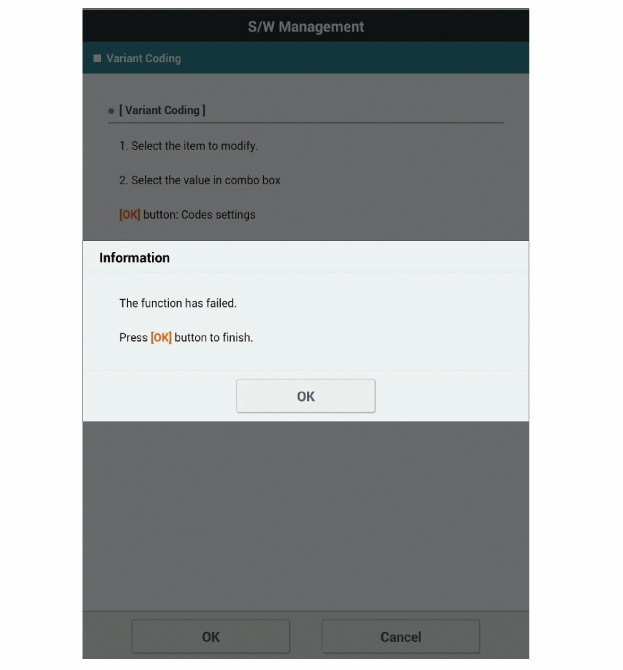

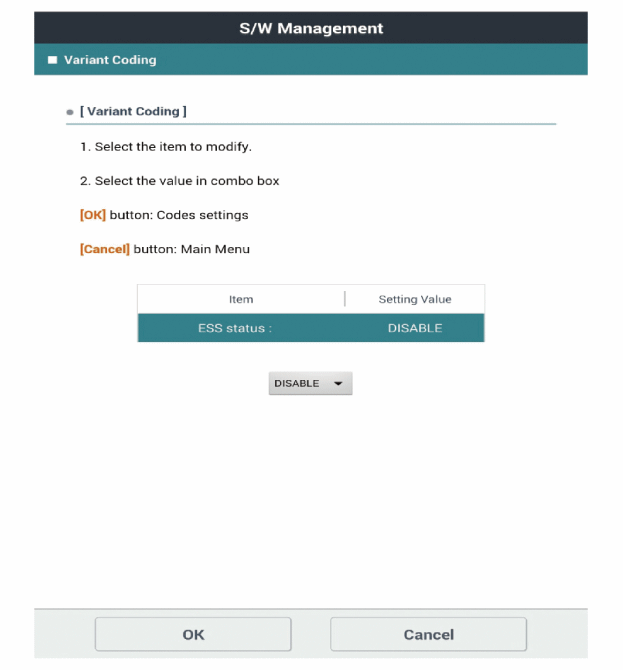

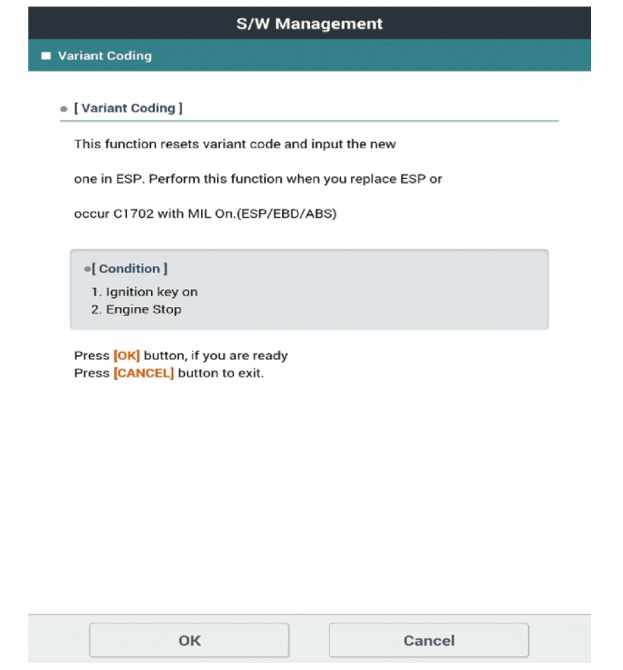

[ВАРИАНТ КОДИРОВАНИЯ]

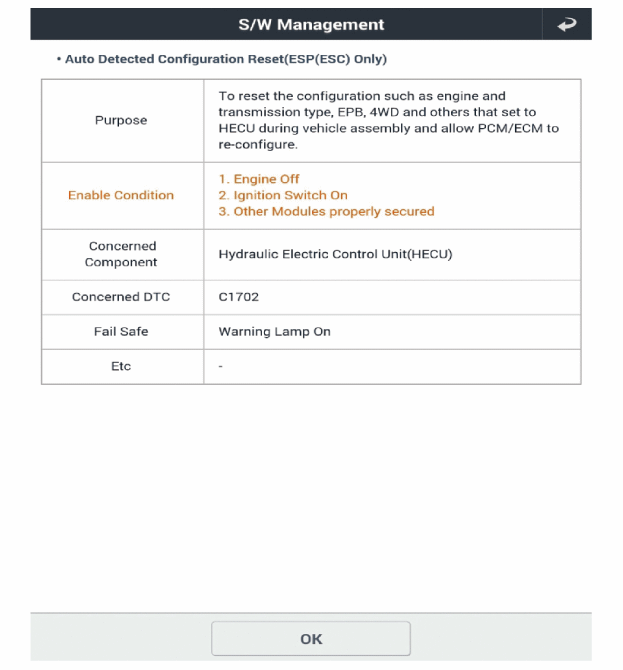

[Автоматическая калибровка датчика]

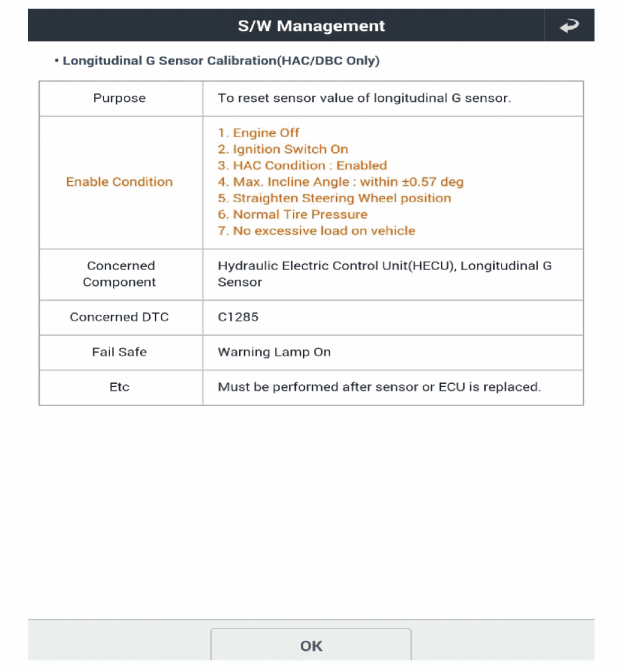

[Калибровка датчика продольного ускорения]
