Стеклоподъемник задней двери

Компоненты и обзор компонентов

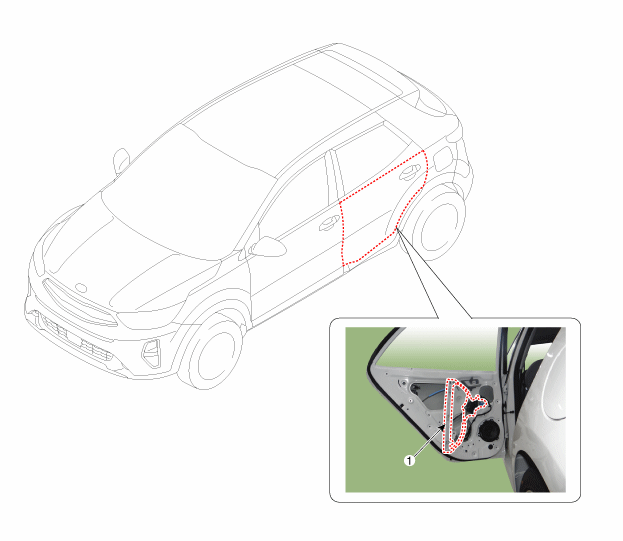

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

1. 1

   Снять панель задней двери.

   (См. Задняя дверь — «Панель задней двери»)

2. 2

   Ослабьте крепежные винты, затем снимите внутреннюю ручку (А).



3. 3

   Отсоедините кабель (А), затем снимите внутреннюю ручку задней двери (В).



4. 4

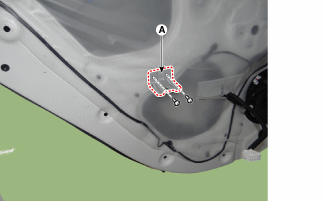

   Ослабьте винты, затем снимите монтажный кронштейн внутренней ручки двери (А).



5. 5

   Отсоедините разъем динамика задней двери (А), затем монтажные зажимы снять проводку.



6. 6

   Снимите уплотнитель обивки задней двери (А).



7. 7

   Снимите внутренний уплотнитель (А) на желобе задней двери.



8-й.	Снимите внешний уплотнитель (А) на желобе окна задней двери.

1. 1

   Отсоедините уплотнитель двери (A).



2. 2

   Ослабьте болт и гайку крепления швеллера окна задней двери.



3. 3

   Снимите стеклянный канал задней двери и молдинг (А).



4. 4

   Ослабьте крепежные винты и снимите стекло задней двери (А).



5. 5

   Отсоедините разъем электродвигателя стеклоподъемника задней двери (А).



6. 6

   Ослабьте гайки крепления регулятора заднего стекла.

   Момент затяжки: 3,9~5,9 Н·м



7. 7

   Снимите стеклоподъемник задней двери (А).



8. 8

   Установка производится в порядке, обратном снятию.
