Kia Stonic: приводной вал / сильфон шарового шарнира в сборе

Руководство по ремонту Kia Stonic (YB) / приводные валы и оси / Приводной вал в сборе / Сильфон шарового шарнира

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

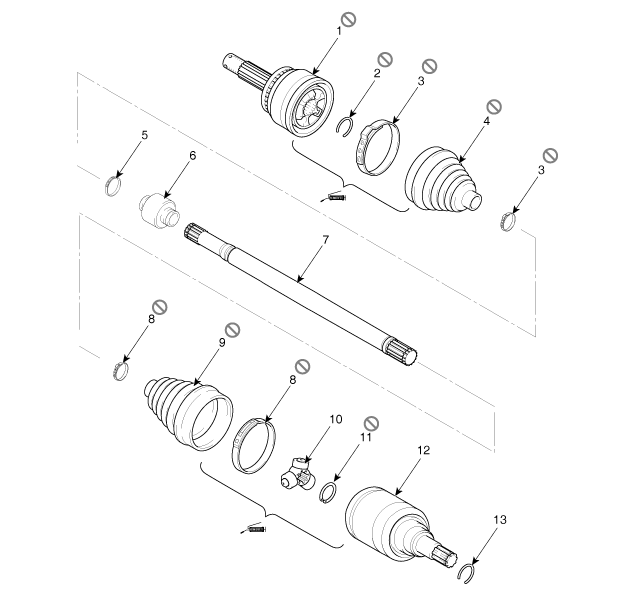

(НАПРАВО)

1. Шаровой шарнир
2.Клип
3. Сильфонный хомут (шаровой шарнир)
4. Сильфоны для БЖ

5. Хомут виброгасителя
6. Антивибрационные опоры
7-я волна
8. Сильфонный зажим TJ

9. Ти Джей сильфон
10. Штативное соединение
11. Стопорное кольцо
12. Корпус ТЖ

13. Стопорное кольцо

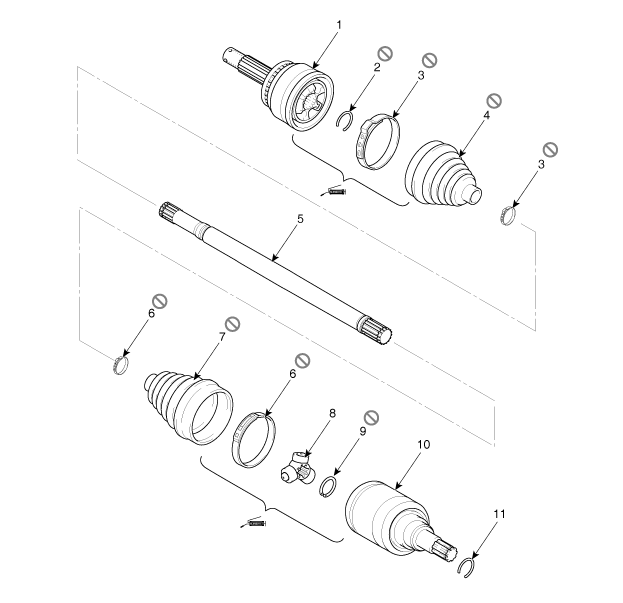

(ЛЕВЫЙ)

1. Шаровой шарнир
2. Стопорное кольцо BJ
3. Сильфонный хомут (шаровой шарнир)
4. Сильфоны для БЖ

5-я волна
6. Сильфонный зажим TJ
7. Сильфоны TJ
8. Крест Крест

9. Стопорное кольцо
10. Дело Т.Дж.
11. Стопорное кольцо

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

1.	Снять передний карданный вал. (См. Приводной вал — «Передний карданный вал»)

2.	Удалите TJ-соединение. (См. Приводной вал — «TJ Joint»)

3.	Снимите гаситель колебаний. (См. Приводной вал — «Динамические амортизаторы»)

4.	Ремешки для ботинок BJ (A) плоскогубцами или отверткой с плоской головкой (-) удаленный.

5.	Снимите сильфон BJ.

Установка производится в порядке, обратном снятию.

•	Не разбирайте шаровой шарнир (BJ).

•	Нанесите специальную смазку на подшипники приводного вала. Через не заменяйте никаким другим типом смазки.

•	Всегда вытягивайте снятые сильфонные хомуты во время установки. заменить новые хомуты.

7.	Проверьте переднее выравнивание. (См. Подвеска — «Развал-схождение»)
