Kia Stonic: Ansaug- und Abgassystem / Luftfilter

Ремонт Kia Stonic (YB) / Мотомеханик / Ansaug- und Abgassystem / Люфтфильтр

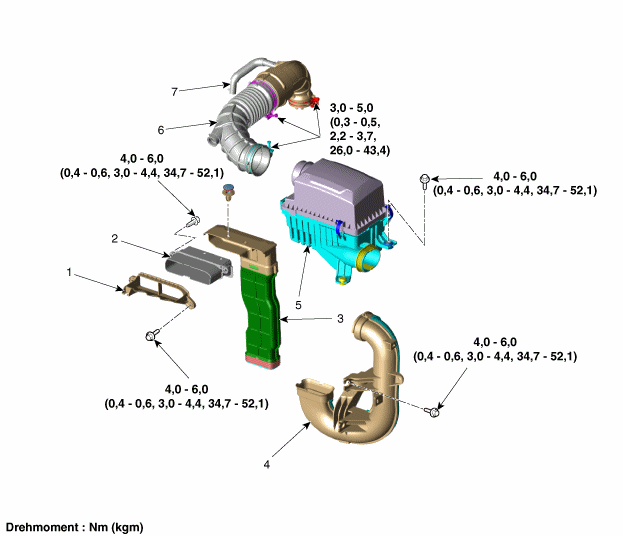

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Ария с придыханием
2. Хитцешильд
3. Люфтканал
4. Verlängerungskanal

5. Luftfiltereinheit
6. Люфтганзаугслаух
7. Entluftungsschlauch

Репаратурверфарен

Эйн-унд Аусбау.

Люфтшахт

1.	Люфтканал (A) ausbauen.

2.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Luftfiltergehäuse und -айнзац

1.	Motorabdeckung abbauen. (Siehe Motor und Getriebe - "Motorabdeckung")

Luftfiltereinheit ausbauen.

(1)	Zirkulationsschlauch (A) abtrennen.

(2)	Entlüftungsschlauch (B) abziehen.

(3)	Luftansaugschlauch (C) абтреннен.

(4)

Люфтфильтр (D) ausbauen.

Anzugsdrehmoment

Шлаухшелле:

2,9 - 4,9 Нм (0,3 - 0,5 кгм)

Шраубен, Luftfilter:

3,9 - 5,9 Нм (0,4 - 0,6 кгм)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Luftfiltereinsatz

1.	Abdeckung (A) des Luftfiltereinsatzes durch entriegeln der Klemme öffnen.

Luftfiltereinsatz (A) durch einen neuen ersetzen.

Wenn sich Fremdkörper im Luftfilter befinden, das Innere des Luftfilters auswischen und dann den Luftfiltereinsatz ersetzen.

3.	Luftfilterabdeckung anbringen und mit den Klammern befestigen.

Verlängerungskanal

1.	Untere Motorraumabdeckung entfernen. (Siehe Motor und Getriebe - "Унтер Моторраумабдекунг")

Erweiterung des Kanals (A) entfernen.

Anzugsdrehmoment:

3,9 - 5,9 Нм (0,4 - 0,6 кгм)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Хитцешильд

1.	Entfernen Sie den Luftkanal.

Warmeschutz (A) ausbauen.

Anzugsdrehmoment:

3,9 - 5,9 Нм (0,4 - 0,6 кгм)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Стремление к сердцу ария

1.	Vorderen Stoßfänger ausbauen. (Siehe Karosserie (Innen und Außen) - "Vorderer Stoßfänger")

Schutzabdeckung (A) des Lufteinlasses abbauen.

Anzugsdrehmoment:

3,9 - 5,9 Нм (0,4 - 0,6 кгм)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ПРЮФУНГ

1.	Luftfiltereinsatz ausbauen.

2.	Luftfilter auf zu starke Verschmutzung kontrollieren. Водопад Эрфордерлих, den Luftfiltereinsatz ersetzen.

Zum Reinigen des Luftfiltereinsatzes, wie in der Abbildung gezeigt, Druckluft вервенден.

Beim Anwenden von Druckluft auf den Luftfilter auf die Richtung der Druckluft achten.

4.	Luftfiltereinsatz wieder einbauen.
