Kia Stonic: система впуска и выпуска / впускной коллектор

Руководство по ремонту Kia Stonic (YB) / механика двигателя / система впуска и выпуска / впускной коллектор

Компоненты и обзор компонентов

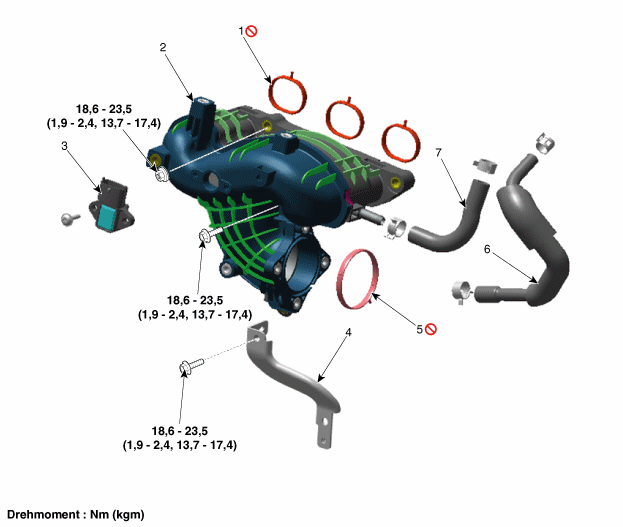

ОБЗОР КОМПОНЕНТОВ

1. Прокладка впускного коллектора
2. Всасывающая трубка
3. Датчик давления наддува (ДДП)
4. Опора впускного коллектора

5. Прокладка корпуса дроссельной заслонки
6. Вакуумный шланг
7. Шланг принудительной вентиляции картера (PCV)

процедуры ремонта

установка и удаление.

1.	Снимите кожух двигателя. (См. Двигатель и трансмиссия — «Крышка двигателя»)

2.	Снимите блок воздушного фильтра. (См. Система впуска и выпуска — «Воздухоочиститель»)

3.	Снимите нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия — «Под крышкой моторного отсека»)

Отсоедините выпускной шланг промежуточного охладителя (А).

Момент затяжки:

4,9–6,9 Нм (0,5–0,7 кгм)

(Если крышка закрыта, затягивайте до тех пор, пока крышка не решено.)

5.	Отсоедините электронный блок управления дроссельной заслонкой (ETC). (См. Органы управления двигателем/топливная система — «Система ETC (электронного управления дроссельной заслонкой))».

6.	Отсоедините шланг вентиляции картера (А) и вакуумный шланг (В).

Отверните винт крепления возвратной трубки охлаждающей жидкости (А).

Момент затяжки:

19,6~26,5 Нм (2,0~2,7 кгм)

8-й.	Снимите скобу разъема проводов (А).

Снимите опору впускного коллектора (А).

Момент затяжки:

18,6~23,5 Нм (1,9~2,4 кгм)

Снимите впускной коллектор (А) с прокладкой.

Момент затяжки:

18,6~23,5 Нм (1,9~2,4 кгм)

•	При установке используйте новые прокладки.

•	При установке впускного коллектора винты и Сначала временно затяните гайки, а затем в указанном положении. Затяните последовательно с установленным моментом затяжки.

11.	Установка производится в порядке, обратном снятию.
