Kia Stonic: Ansaug- und Abgassystem / Turbolader und Abgaskrümmer

Ремонт Kia Stonic (YB) / Мотомеханик / Ansaug- und Abgassystem / Turbolader und Abgaskrümmer

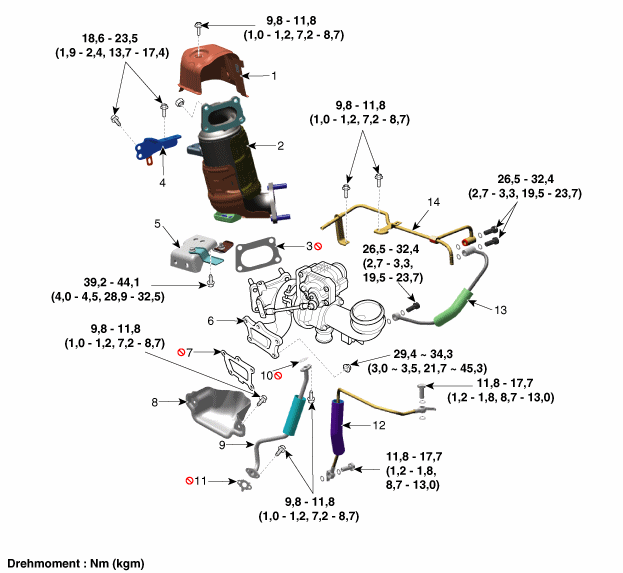

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Kupplungsstück-Hitzeschutz
2. Warmlauf-Katalysator (WCC)
3, Dichtung des Aufwarmkatalysators (WCC)
4. Obere Strebe des Aufwarmkatalysators (WCC)
5. Обере Абгаскрюммерстребе
6. Турболадеркрюммер
7. Turbolader-Krümmerdichtung

8. Абгаскрюммерхитцешильд
9. Ölablassleitung und-schlauch
10. Ölablassleitungsdichtung A
11. Ölablassleitungsdichtung B
12. Ölzufuhrleitung und -schlauch
13. Kühlmittelzufuhrleitung und -schlauch
14. Kühlmittelablassleitung und-schlauch

Репаратурверфарен

Эйн-унд Аусбау.

1.	Motorabdeckung abbauen. (Siehe Motor und Getriebe - "Motorabdeckung")

2.	Untere Motorraumabdeckung abbauen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

3.	Кюльмиттель аблассен. (Siehe Kühlsystem - «Кюльмиттель»)

4.	Luftfiltereinheit ausbauen. (Siehe Ansaug- und Abgassystem - "Люфтфильтр")

5.	Vorschalldämpfer abbauen. (Siehe Ansaug- und Abgassystem - "Schalldämpfer")

6.	Verlängerungssteckverbinder (A) des elektrischen Bypassventil-Stellantriebs (EWGA) абзиен.

7.	Vorkat-Lambdasonde ausbauen. (Siehe Motorsteuerung / Kraftstoffsystem - "Beiheizte Lambdasonde (HO2S)")

8.	Wasserschlauch (A) абтреннен.

Kupplungsstück-Hitzeschutz (A) и Kühlmittelablassleitung (B) entfernen.

Anzugsdrehmoment

Befestigungsschraube Hitzeschild:

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгм)

(Falls mit einer Kappe versehen, Anziehen bis sich die Kappe гелёстская шапка.)

Хольшраубе:

26,4 ~ 32,3 Нм (2,7 ~ 3,3 кгм)

Шраубе:

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгм)

10.

Abgaskrümmerstrebe (A) entfernen.

Anzugsdrehmoment:

39,2 ~ 44,1 Нм (4,0 ~ 4,5 кгм)

11.

Obere Strebe (A) des Aufwarmkatalysators (WCC) entfernen und dann den Aufwärmkatalysator (WCC) (B) ausbauen.

Anzugsdrehmoment

Warmlauf-Katalysator (WCC):

49,0 ~ 53,9 Нм (5,0 ~ 5,5 кгм)

Obere Strebe des Aufwarmkatalysators (WCC):

18,6 ~ 23,5 Нм (1,9 ~ 2,4 кгм)

12.

Wasserzufuhrschlauch und -leitung (A) sowie Ölablassleitung (B) entfernen.

Anzugsdrehmoment

Kühlmittelzufuhrleitung:

26,4 ~ 32,3 Нм (2,7 ~ 3,3 кгм)

Ölablassleitung:

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгм)

13.

Ölzufuhrleitung (A) entfernen.

Anzugsdrehmoment:

11,8 ~ 17,7 Нм (1,2 ~ 1,8 кгм)

14.

Hitzeschutzblech (A) des Abgaskrümmers ausbauen.

Anzugsdrehmoment:

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгм)

15.

Turbolader-Ansaugkrümmer (A) und Dichtung ausbauen.

Anzugsdrehmoment:

35,3 - 41,2 Нм (3,6 - 4,2 кгм)

•	Beim Einbau eine neue Dichtung verwenden.

•	Darauf achten, Ölzufuhrleitung und -schlauch nicht zu quetschen, da eine Beschädigung an Ölzufuhrleitung und -schlauch aufgrund der unzureichenden Versorgung des Turboladers mit Öl zu einem Schaden am Turbolader führen kann.

•	Bei der Montage die Muttern zuerst provisorisch anziehen und dann die Schrauben in der gezeigten Reihenfolge mit dem vorgeschriebenen Anzugsdrehmoment anziehen.

16.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
