Наружная ручка передней двери

Bauteile und bauteile-Übersicht

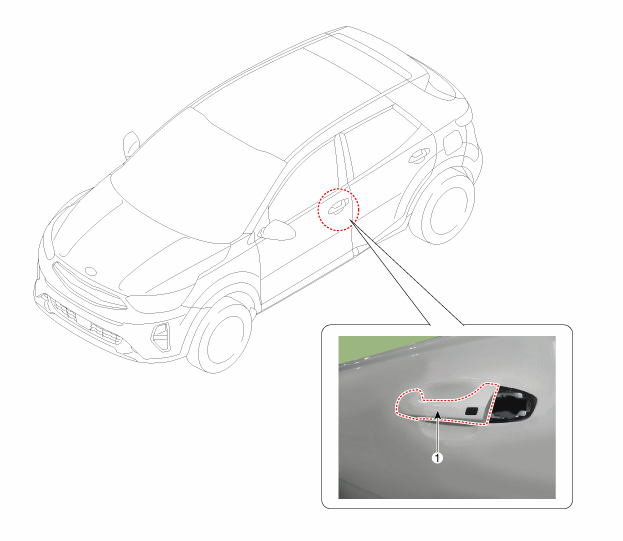

BAUTEILE-ÜBERSICHT

Репаратурверфарен

AUS- И EINBAU

1. 1

   Vordere Türverkleidung abbauen.

   (Siehe Vordertür - "Vordertürverkleidung")

2. 2

   Befestigungsschraube lösen, dann Vordertürinnengriff (A) entfernen.



3. 3

   Seilzug (A) abtrennen, dann Vordertürinnengriff (B) entfernen.



4. 4

   Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.



5. 5

   Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.



6. 6

   Vordertürverkleidungsabdichtung (A) abbauen.



7. 7

   Inneres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.



8. 8

   Fensterheberschalter betätigen und Fenster öffnen, bis die Scheibenbefestigungsschraube in der Öffnung sichtbar ist.

9. 9

   Befestigungsschraube lösen und die Vordertürscheibe (A) seitlich kippen und herausziehen.



10. 10

    Steckverbinder des Vordertür-Außengriffs (A) abziehen.



11. 11

    Verriegelte Vordertürabdeckung (A) abnehmen.



12. 12

    Die Bohrungskappe (B) entfernen, dann die Schraube lösen und die Türverriegelungseinheit (А) аусбауен.



13. 13

    Vordertür-Außengriff (A) nach hinten schieben und abnehmen.



14. 14

    Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
