защелка замка передней двери

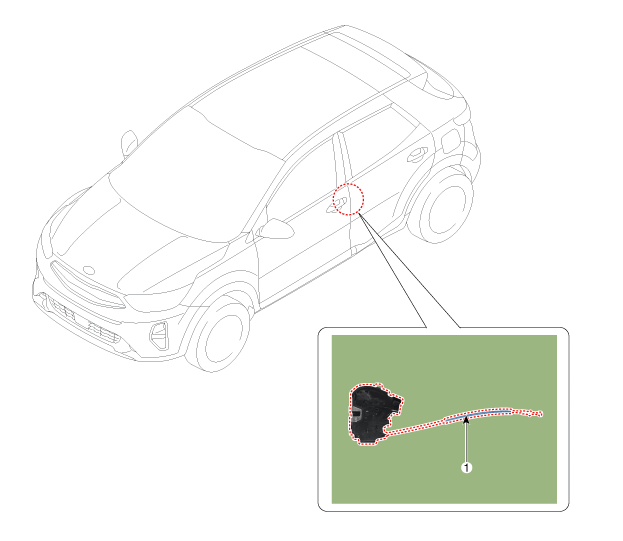

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Репаратурверфарен

AUS- И EINBAU

1. 1

   Vordere Türverkleidung abbauen.

   (Siehe Vordertür - "Vordertürverkleidung")

2. 2

   Befestigungsschraube lösen, dann Vordertürinnengriff (A) entfernen.



3. 3

   Seilzug (A) abtrennen, dann Vordertürinnengriff (B) entfernen.



4. 4

   Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.



5. 5

   Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.



6. 6

   Vordertürverkleidungsabdichtung (A) abbauen.



7. 7

   Inneres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.



8. 8

   Fensterheberschalter betätigen und Fenster öffnen, bis die Scheibenbefestigungsschraube in der Öffnung sichtbar ist.

9. 9

   Befestigungsschraube lösen und die Vordertürscheibe (A) seitlich kippen und herausziehen.



10. 10

    Steckverbinder des Vordertürschlosses (A) abziehen.



11. 11

    Die Vordertürverriegelungstange abtrennen.



12. 12

    Befestigungsschrauben (B) lösen, dann Vordertürschlossfalle (A) ausbauen.

    Anzugsdrehmoment: Шраубе: 7,8 ~ 10,8 Н·м





13. 13

    Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
