Датчик положения коленчатого вала (CKPS) Описание и работа

Описание

Датчик положения коленчатого вала (CKPS) определяет положение коленчатого вала и является одним из из важнейших датчиков системы управления двигателем. Если нет ЦКП сигнал, двигатель может остановиться из-за отсутствия сигнала CKPS. Этот датчик установлен в лестничной раме и вырабатывает переменный ток за счет поле магнитного потока, создаваемое датчиком и целевым колесом при двигатель вращается. Целевое колесо состоит из 58 слотов и 2 недостающих слотов на 360 CA (угол кривошипа). В случае ISG функция ISG получает достоверную информацию о положении коленчатого вала на всех режимах работы. CKPS в функции ISG обеспечивает короткое время перезапуска двигателя и эффективное сгорание. [ISG]

[НЕ - ISG]

Операция

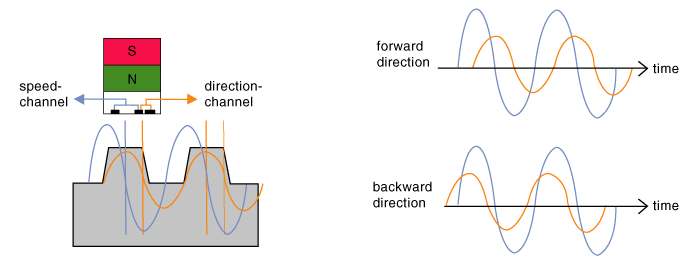

[ISG] Два отдельных дифференциальных канала для информации о скорости и направлении соответственно. Разделение фаз 2-х каналов предоставляет информацию о направлении вращения.
