Описание и работа системы ETC (электронного управления дроссельной заслонкой)

Описание

Электронная система управления дроссельной заслонкой (ETC) состоит из корпуса дроссельной заслонки с встроенный двигатель управления и датчик положения дроссельной заслонки (TPS). Вместо традиционный трос дроссельной заслонки, датчик положения акселератора (APS) используется для получить ввод драйвера. ECM использует сигнал APS для расчета целевого дросселя. угол; затем положение дроссельной заслонки регулируется с помощью блока управления ECM. мотор ЭТЦ. Сигнал TPS используется для обеспечения обратной связи относительно положения дроссельной заслонки. к ЭБУ. С помощью ETC возможен точный контроль положения дроссельной заслонки; в необходимость во внешних модулях / кабелях круиз-контроля устранена.

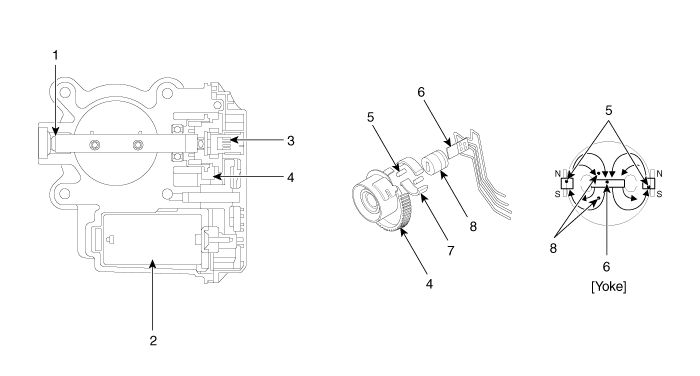

1. Сухой подшипник 2. Двигатель постоянного тока 3. Бесконтактный датчик холла 4. Шестерня

5. Магнит 6. Холл ИК 7. Хомут 8. Статор

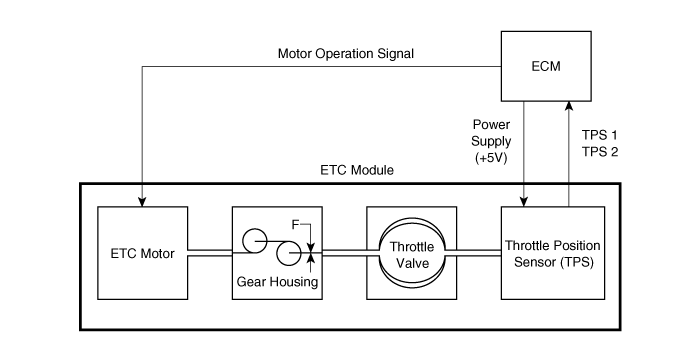

Схематическая диаграмма
