Устранение неполадок инжектора

Форма сигнала

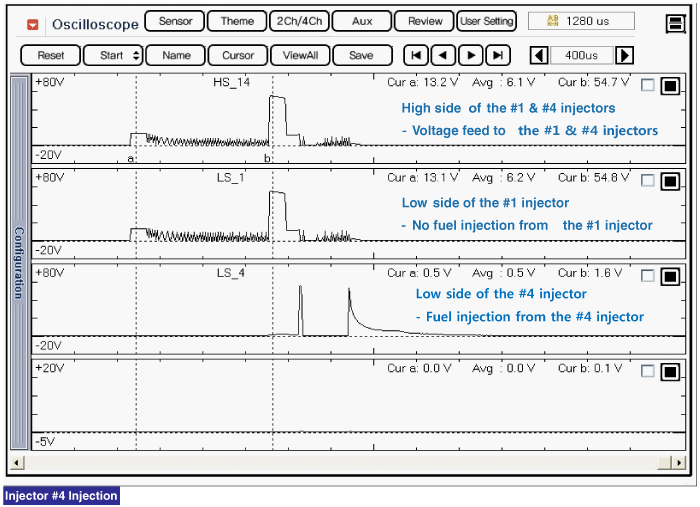

Три формы волны ниже взяты от форсунок №1 и №4. Верхняя форма волны находится со стороны высокого давления (сторона подачи) форсунок № 1 и № 4, а средняя форма сигнала со стороны низкого давления (со стороны земли) форсунки №1 и снизу форма сигнала с нижней стороны форсунки №4. Средняя форма волны такая же, как и верхняя, потому что нет заземления. для цепи. При отсутствии тока в цепи форсунка №1 не работает. не под напряжением и топливо не течет. Нижняя кривая показывает, что заземление подается и есть падение напряжения через форсунку №4. При протекании тока в цепи форсунка №4 находится под напряжением и топливо течет.
