Усовершенствованная система помощи водителю (ADAS)

Переключатель круиз-контроля (CC)

Место в руководстве: Усовершенствованная система помощи водителю (ADAS)
Общая информация — 8Усовершенствованная система помощи водителю (ADAS) — 21Обслуживание — 27Механическая система двигателя — 45Электрическая система двигателя — 11Система контроля выбросов — 11Управление двигателем/топливная система — 25Автоматическая трансмиссия — 20Карданный вал и ось — 7Подвесная система — 22Рулевая система — 7Сдержанность — 11Тормозная система — 22Кузов (внутри и снаружи) — 116Электрическая система кузова — 90Отопление, вентиляция, кондиционирование — 32
~1мин чтения

Компоненты и расположение компонентов

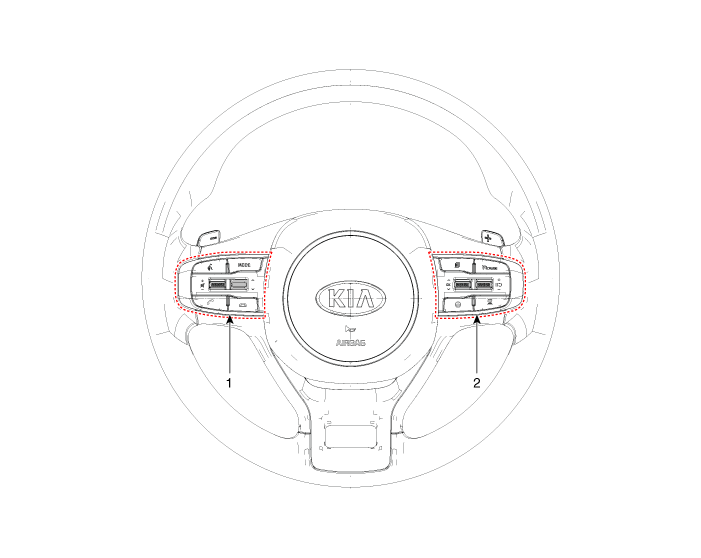

Компоненты

1. Левый переключатель дистанционного управления (Аудио + Bluetooth + Голос) 2. Правый переключатель дистанционного управления (Поездка + SCC + LFA)

Принципиальные диаграммы

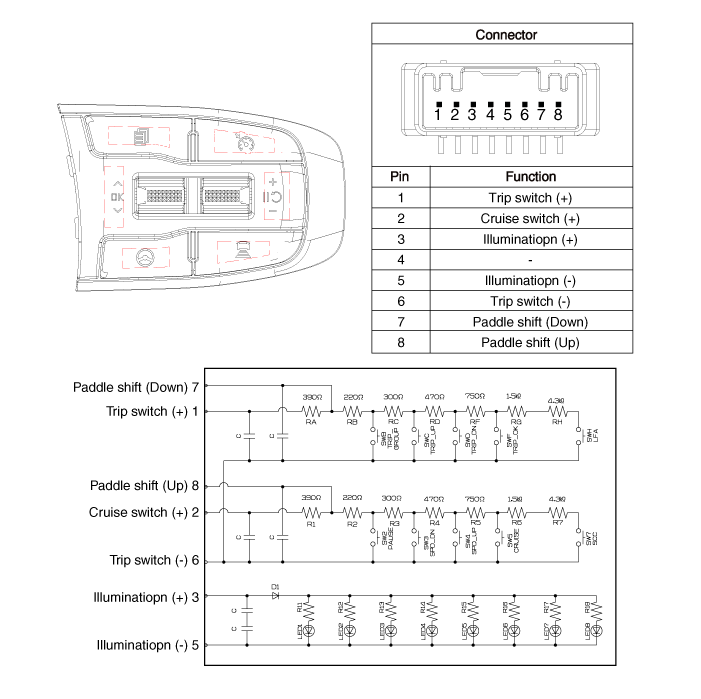

Принципиальная электрическая схема

Процедуры ремонта

Удаление

  1. Снимите пульт дистанционного управления с рулевого колеса. [Правый]

    (См. Электрическая система кузова — «Пульт дистанционного управления на рулевом колесе»)

Монтаж

  1. Установите в порядке, обратном снятию.

осмотр

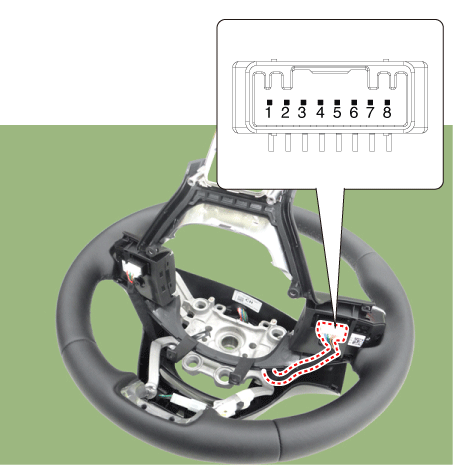

  1. Проверьте сопротивление между клеммами в каждом положении переключателя.

    Выключатель Соединительный терминал Сопротивление (±3%)
    Пауза 2-6 610 Ом
    Снизить скорость) 910 Ом
    Скорость (вверх) 1,38 кОм
    Круиз ВКЛ/ВЫКЛ 2,13 кОм
    ССС 7,93 кОм
    Поездка группа 1-6 610 Ом
    Подножка) 910 Ом
    Поездка (вниз) 1,38 кОм
    Поездка (ОК) 2,13 кОм
    МАФ 7,93 кОм
