Напольный ковер

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

   Снимите подушку заднего сиденья в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

3. 3

   Снимите боковой уплотнитель передней двери.

4. 4

   Снимите боковой уплотнитель кузова задней двери.

5. 5

   Снять обшивку порога передней двери.

   (См. Отделка салона — «Отделка дверных протертостей»)

6. 6

   Снять обшивку порога задней двери.

   (См. Отделка салона — «Отделка дверных протертостей»)

7. 7

   Снимите боковую отделку капота.

   (См. Отделка салона — «Боковая отделка капота»)

8. 8

   Снимите нижнюю облицовку центральной стойки.

   (См. Отделка салона — «Отделка центральной стойки»)

9. 9

   Снимите напольную консоль в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

10. 10

    Снимите педаль акселератора.

    G 2.0 NU MPI (см. Управление двигателем/топливная система — «Педаль акселератора»)

    G 2.5 GDI THETA II (см. Управление двигателем/топливная система — «Акселератор Педаль")

11. 11

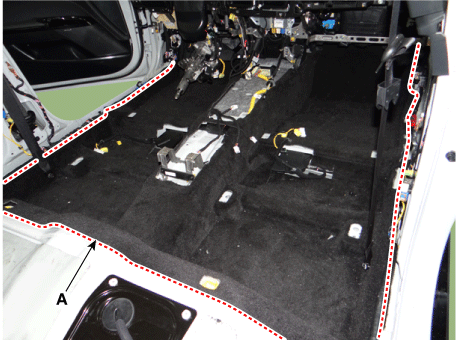

    Снимите напольный ковер в сборе (А).



12. 12

    Для установки выполните процедуру удаления в обратном порядке.
