Внешнее зеркало заднего вида

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите обивку передней двери.

   (См. Передняя дверь — «Обшивка передней двери»)

2. 2

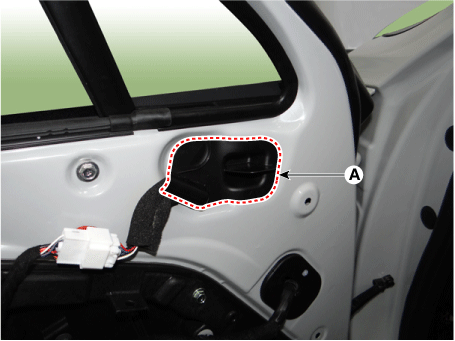

   С помощью отвертки или съемника снимите кожух наружного зеркала заднего вида. (А).



3. 3

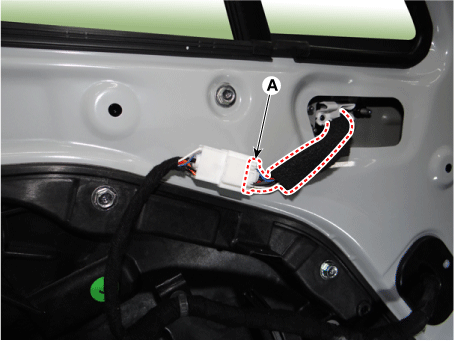

   Отсоедините разъем наружного зеркала заднего вида (А).



4. 4

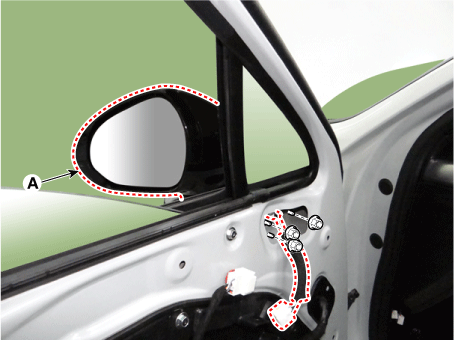

   Ослабив гайки крепления, снимите наружное зеркало заднего вида. (А).

   Момент затяжки :

   6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут, 60,8–95,5 фунт · дюйм)



5. 5

   Для установки выполните процедуру удаления в обратном порядке.

Разборка

[Скальп]

1. 1

   Снимите наружное зеркало заднего вида в сборе.

   (См. Кузов — «Зеркало внешнего вида»)

2. 2

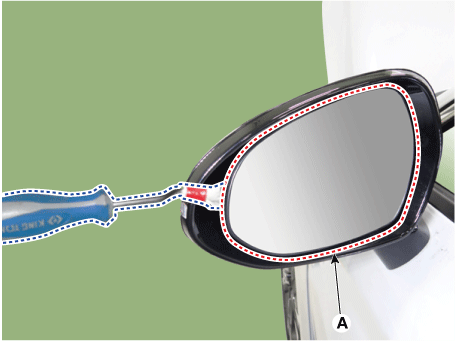

   После вставки плоской отвертки, как показано на рисунке ниже, снимите зеркало (A), приложив небольшое усилие.



3. 3

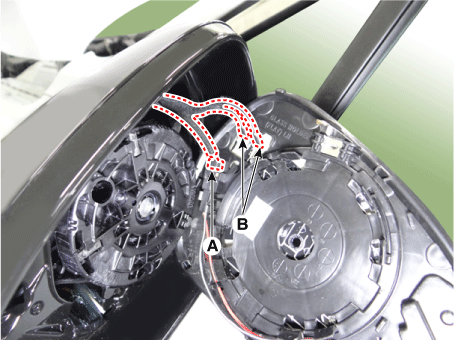

   Отсоедините разъемы отопителя (А) и задний угловой радарный индикатор. разъемы (В).



4. 4

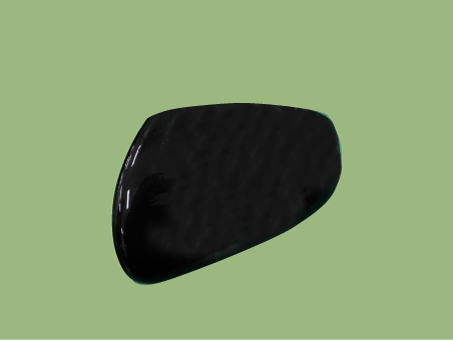

   Удалите кожу головы.

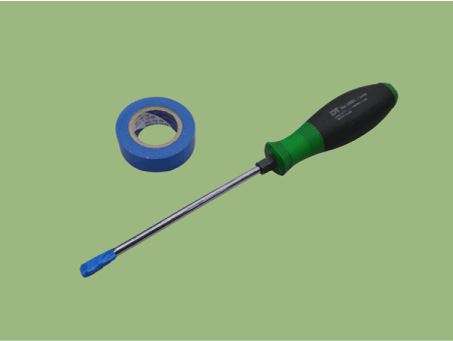

   1. Наклейте защитную ленту на конец отвертки.

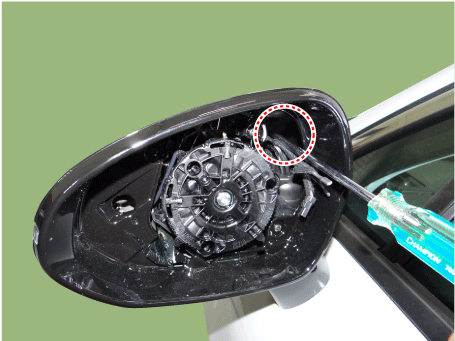

   2. Вставьте отвертку туда, где вы можете видеть заднюю часть кожи головы.



5. 5

   Соберите в порядке, обратном разборке.

   (См. Кузов — «Зеркало внешнего вида»)

[Крышка корпуса]

1. 1

   Снимите наружное зеркало заднего вида в сборе.

   (См. Кузов — «Зеркало внешнего вида»)

2. 2

   После вставки плоской отвертки, как показано на рисунке ниже, снимите зеркало (A), применив мгновенное усилие.



3. 3

   Отсоедините разъемы отопителя (А) и задний угловой радарный индикатор. разъемы (В).



4. 4

   Снимите крепежный винт крышки корпуса.

5. 5

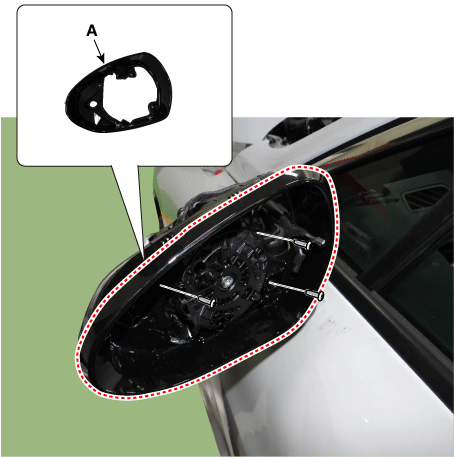

   С помощью съемника снимите крышку корпуса (А).



6. 6

   Соберите в порядке, обратном разборке.
