Задняя дверь

Компоненты и расположение компонентов

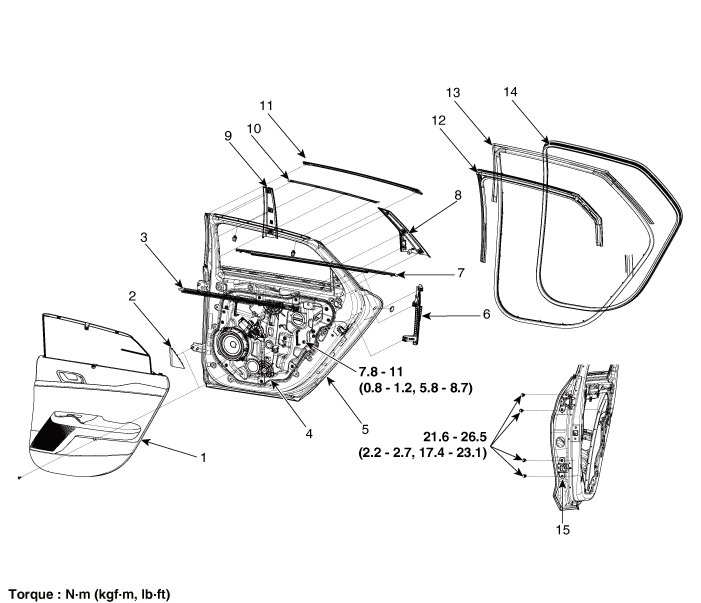

Компоненты

Процедуры ремонта

Корректирование

Регулировка стекла

1. 1

   Снимите обивку задней двери.

   (См. Задняя дверь — «Облицовка задней двери»)

2. 2

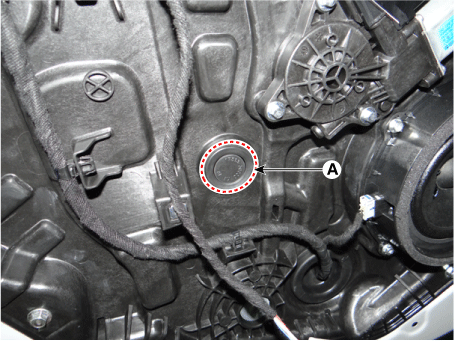

   Отделите отверстие монтажной заглушки (А) от модуля задней двери.



3. 3

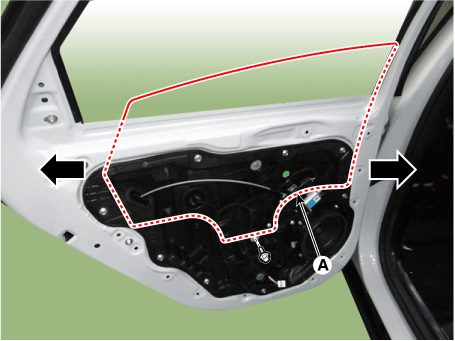

   После ослабления болтов крепления стекла отрегулируйте расстояние между стеклами. (A), перемещая стекло из стороны в сторону, а затем затяните болт.



4. 4

   Проверить стекло на нормальную работу.

Регулировка дверной защелки

1. 1

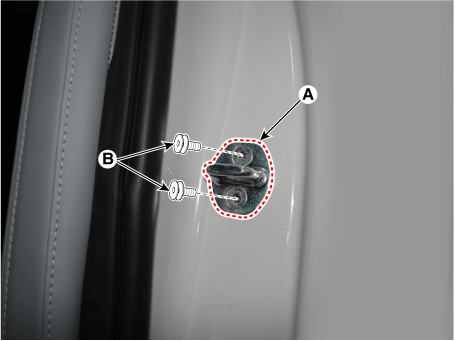

   Ослабив крепежный винт, отрегулируйте фиксатор (А), перемещая вперед и назад или из стороны в сторону, а затем затяните болты (Б).

   Момент затяжки : (B): 18,6–33 Н·м



2. 2

   Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

3. 3

   Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы Убедитесь, что ответная планка прилегает к корпусу заподлицо. Если дверь хорошо запирается, затяните винты и проверьте еще раз.

Регулировка положения двери

1. 1

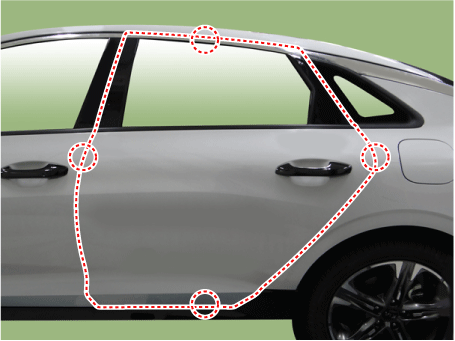

   Убедитесь, что края двери и корпуса параллельны.



2. 2

   При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

3. 3

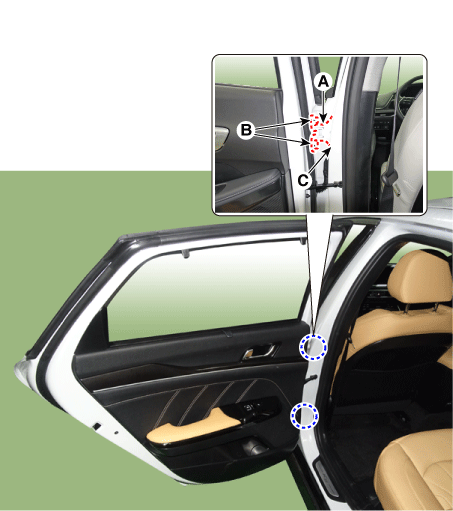

   Отрегулируйте петли (А):

   • Слегка ослабьте болты крепления двери и вставьте дверь внутрь. или наружу до тех пор, пока он не окажется на одном уровне с корпусом.

   • Слегка ослабьте болты крепления петли и сдвиньте дверь назад. или вперед, вверх или вниз по мере необходимости, чтобы сделать зазоры равными.

   • Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.

   Момент затяжки :

   (B): 21,6–26 Н·м

   (C): 23,5–31 Н·м



4. 4

   Смажьте шарнирные части шарниров, указанные стрелками.

5. 5

   Проверьте наличие утечек воды.
