Четверть неподвижное стекло

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Удаление

1. 1

   Снимите облицовку стойки задней двери.

   (См. Отделка салона — «Облицовка задней стойки»)

2. 2

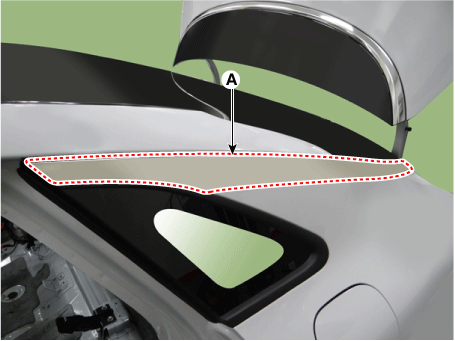

   С помощью отвертки или съемника снимите декоративную накладку задней стойки (A).



3. 3

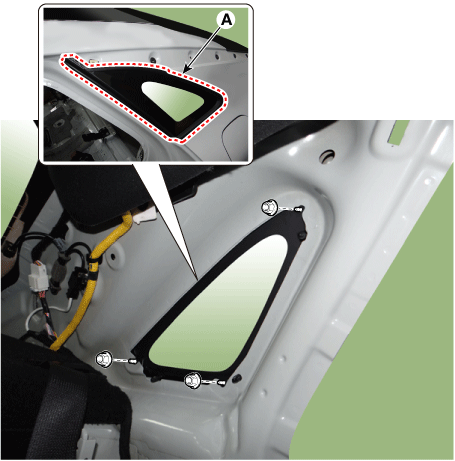

   Ослабьте крепежные гайки и снимите боковое неподвижное стекло (А).

   Момент затяжки : 3,9–4,4 Н·м



4. 4

   С помощью канцелярского ножа разрежьте герметик для неподвижного стекла на четверть.

Монтаж

1. 1

   Используя нож, соскребите остатки герметика вокруг панели кузова, оставляя герметик толщиной около 2 мм (0,0079 дюйма). метки на неподвижном стекле четверти и тело.

2. 2

   Очистите края панели корпуса и неподвижного стекла четверти.

3. 3

   Нанесите грунтовку для кузова на край панели кузова.

4. 4

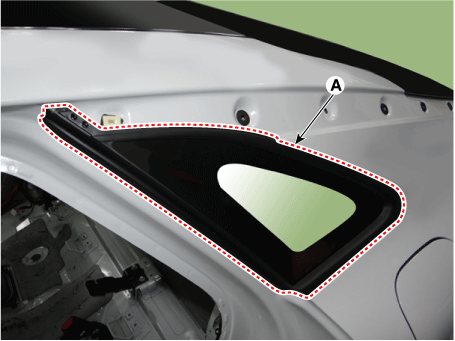

   Установите боковое неподвижное стекло (A).



5. 5

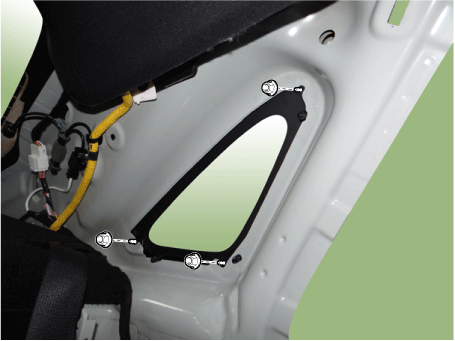

   Установите на место гайки крепления четверти неподвижного стекла.

   Момент затяжки :

   3,9–4,4 Н·м (0,4–0,45 кгс·м, 2,9–3,3 фунт-фут, 34,7–39,1 фунт · дюйм)



6. 6

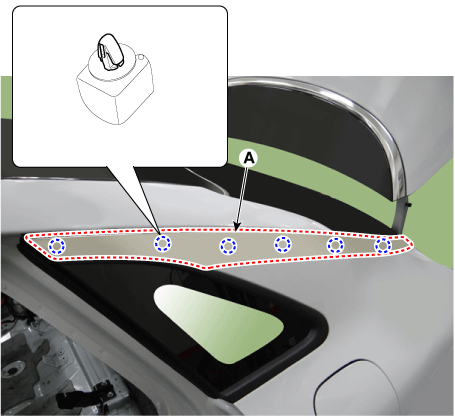

   Установите украшение стойки C (A).



7. 7

   Установить обивку стойки задней двери.

   (См. Отделка салона — «Облицовка задней стойки»)
