Kia Optima: Система подачи топлива / Топливопровод

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Топливопровод

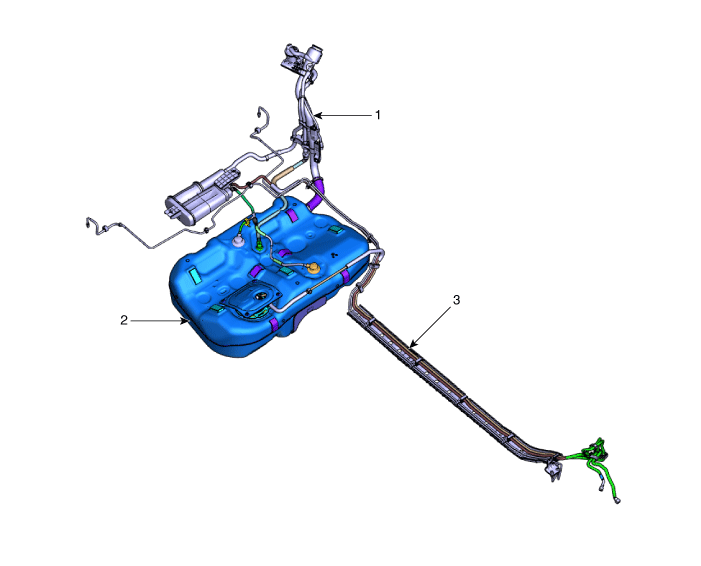

Компоненты и расположение компонентов

Компонент

1. Заливная горловина в сборе
2. Топливный бак в сборе

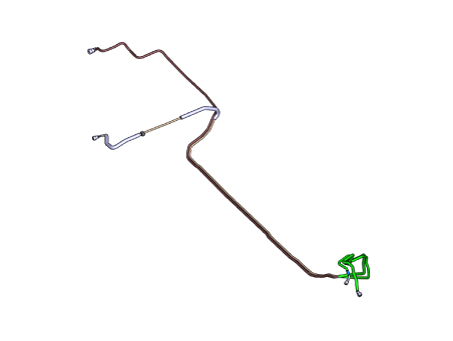

3. Топливопровод

Процедуры ремонта

Удаление

Сбросьте остаточное давление в топливопроводе.

(См. Система подачи топлива — «Сбросьте остаточное давление в топливопроводе»)

При снятии реле топливного насоса появляется диагностический код неисправности. (DTC). Удалите код с помощью KDS после завершения Работа "Сбросьте остаточное давление в топливной магистрали".

2.	Отсоедините отрицательную клемму аккумулятора.

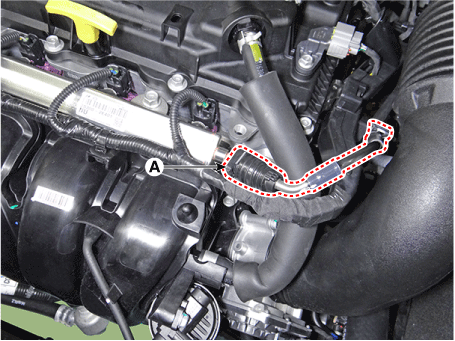

Отсоедините быстроразъемный соединитель трубки подачи топлива (А).

•	Перед отсоединением быстроразъемного соединения откройте крышку зажима.

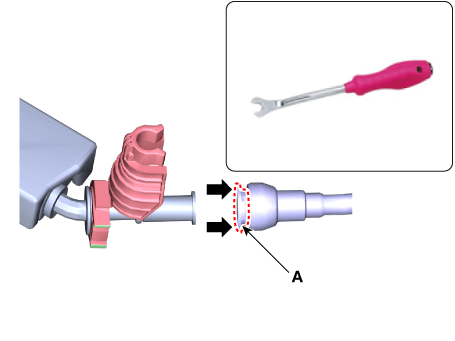

•	Разъедините быстроразъемный разъем после нажатия на клипсу (A) обязательно с помощью инструмента для снятия клипсы.

•	Будьте осторожны, чтобы не повредить пластиковый зажим.

•	Поврежденный зажим может привести к утечке топлива из-за плохой связь.

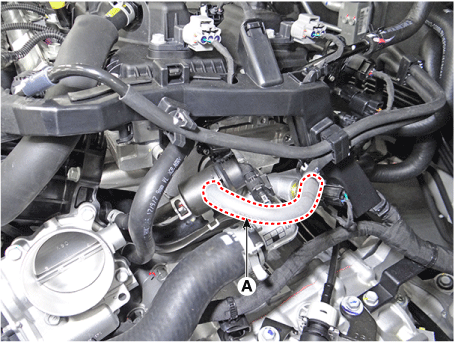

4.	Отделите паровой шланг (А).

5.	Снимите топливный бак. (См. Система подачи топлива — «Топливный бак»)

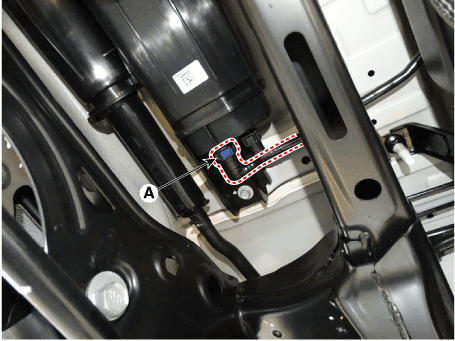

6.	Отсоедините быстроразъемный патрубок (А) от бачка.

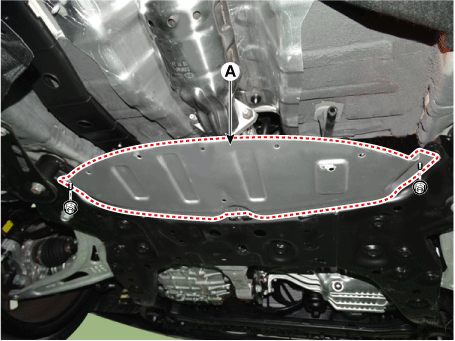

7.	Снимите крышку (А) после ослабления крепежных гаек.

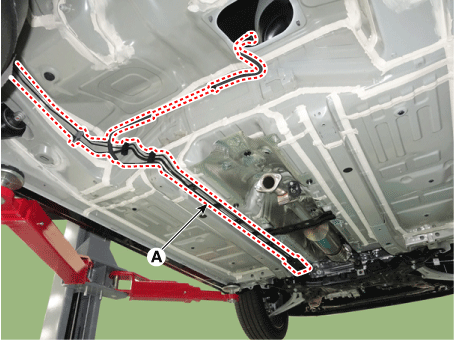

8.	Снимите топливопровод (А) с автомобиля, предварительно сняв фиксирующие зажимы.

Монтаж

1.	Установите в порядке, обратном снятию.
