Киа Оптима: Система подачи топлива/форсунка

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Инжектор

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	14,5 [20°C(68°F)]

Описание и работа

Описание

•	Основываясь на информации от различных датчиков, ECM может рассчитать количество топлива, которое необходимо впрыснуть.

•	Топливная форсунка представляет собой электромагнитный клапан, а впрыск топлива количество контролируется продолжительностью времени инъекции.

•

Модуль ECM управляет каждой форсункой, заземляя цепь управления. Когда ECM подает питание на форсунку, заземляя цепь управления, цепь напряжение должно быть низким (теоретически 0 В) и топливо впрыскивается. Когда ECM обесточивает форсунку, размыкая цепь управления, топливная форсунка замыкается, и напряжение в цепи должно мгновенно достигать пика.

Компоненты и расположение компонентов

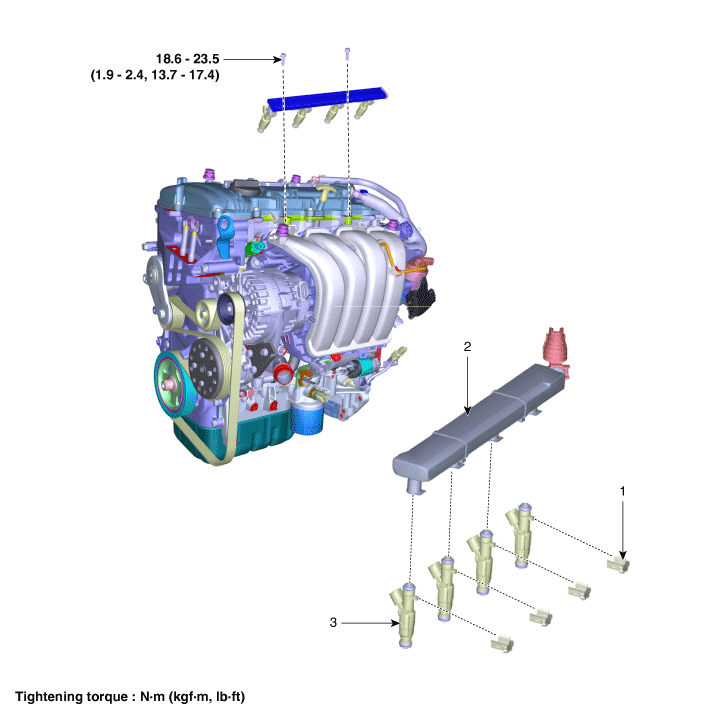

Компоненты

1. Зажим
2. Напорная труба

3. Инжектор

Принципиальные диаграммы

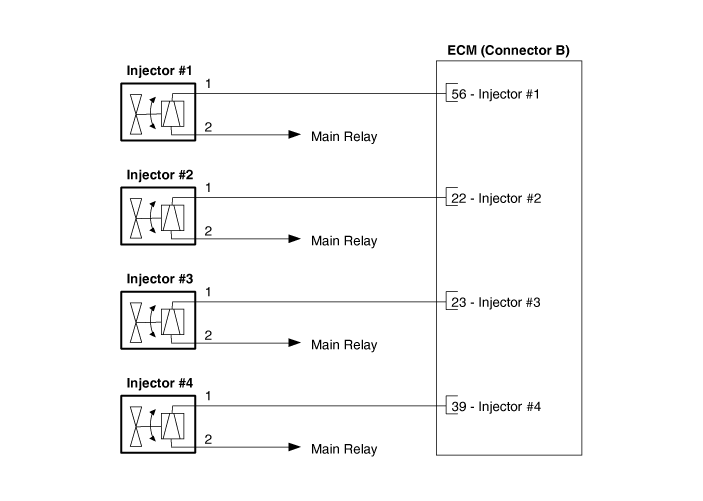

Принципиальная электрическая схема

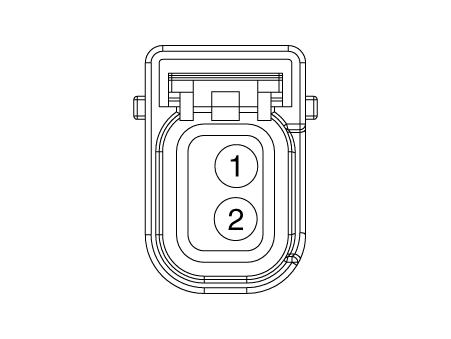

Соединитель жгута

Процедуры ремонта

осмотр

В системе управления двигателем неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

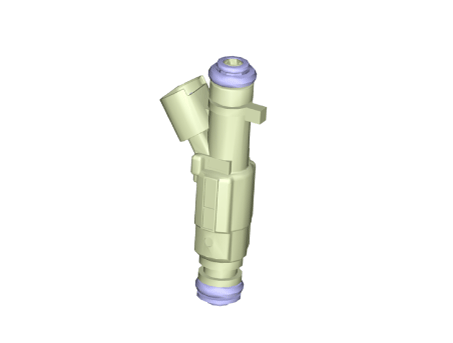

Проверка компонентов

1.	Выключите зажигание.

2.	Отсоедините разъем форсунки.

3.	Измерьте сопротивление между клеммами 1 и 2 форсунки.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: см. "Технические характеристики"

Удаление

1.	Снимите инжектор с напорной трубы. (См. Система подачи топлива — «Инжектор»)

Монтаж

1.	Установите в порядке, обратном снятию.

При установке инжектора на нагнетательной трубе обратите внимание на следующее.

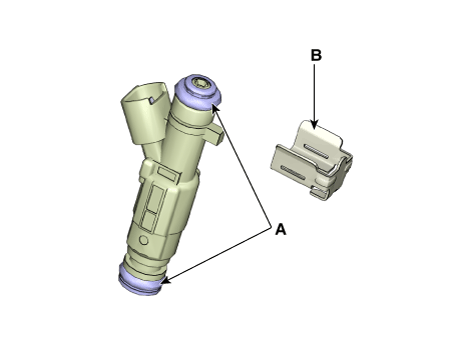

•	Если инжектор использовался повторно, замените уплотнительное кольцо (А) и зажим (В).

•	Нанесите моторное масло на уплотнительное кольцо форсунки.

•	Вставляя инжектор, будьте осторожны, чтобы не повредить уплотнительное кольцо.
