Kia Optima: Система подачи топлива / Трубка подачи

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Напорная труба

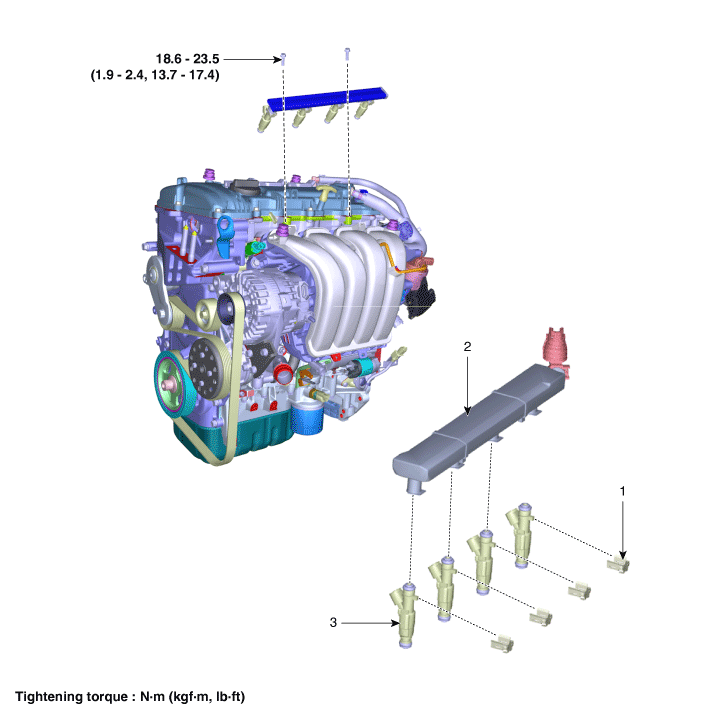

Компоненты и расположение компонентов

Компоненты

1. Зажим
2. Напорная труба

3. Инжектор

Процедуры ремонта

Удаление

Сбросьте остаточное давление в топливопроводе.

(См. Система подачи топлива — «Сбросьте остаточное давление в топливопроводе»)

При снятии реле топливного насоса появляется диагностический код неисправности. (DTC). Удалите код с помощью KDS после завершения Работа "Сбросьте остаточное давление в топливной магистрали".

2.	Отсоедините отрицательную клемму аккумулятора.

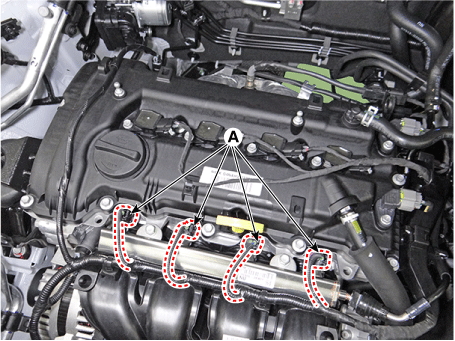

3.	Отсоедините разъем форсунки (А).

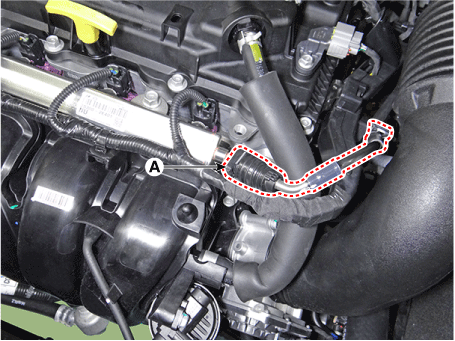

Отсоедините быстроразъемный соединитель трубки подачи топлива (А).

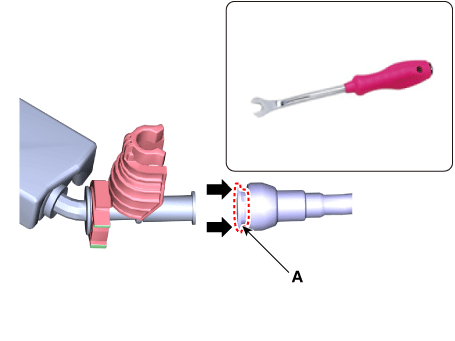

•	Перед отсоединением быстроразъемного соединения откройте крышку зажима.

•	Разъедините быстроразъемный разъем после нажатия на клипсу (A) обязательно с помощью инструмента для снятия клипсы.

•	Будьте осторожны, чтобы не повредить пластиковый зажим.

•	Поврежденный зажим может привести к утечке топлива из-за плохой связь.

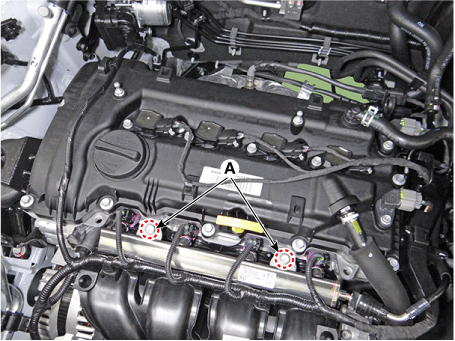

Снимите напорную трубу и инжектор в сборе (B) после ослабления крепежные болты (А).

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

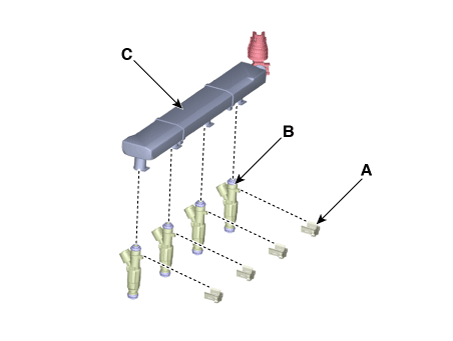

6.	Отделите инжектор (B) от нагнетательного трубопровода (A) после удаления зажим (С).

Монтаж

1.	Установите в порядке, обратном снятию.

При установке инжектора на нагнетательной трубе обратите внимание на следующее.

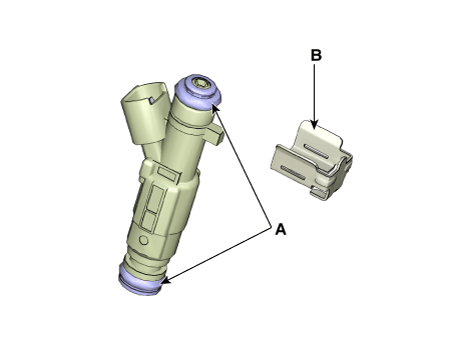

•	Если инжектор использовался повторно, замените уплотнительное кольцо (А) и зажим (В).

•	Нанесите моторное масло на уплотнительное кольцо форсунки.

•	Вставляя инжектор, будьте осторожны, чтобы не повредить уплотнительное кольцо.
