Kia Optima: электрическая система кузова / система регулировки положения фар
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Электрическая система кузова
/ Система регулировки фар
Принципиальные диаграммы

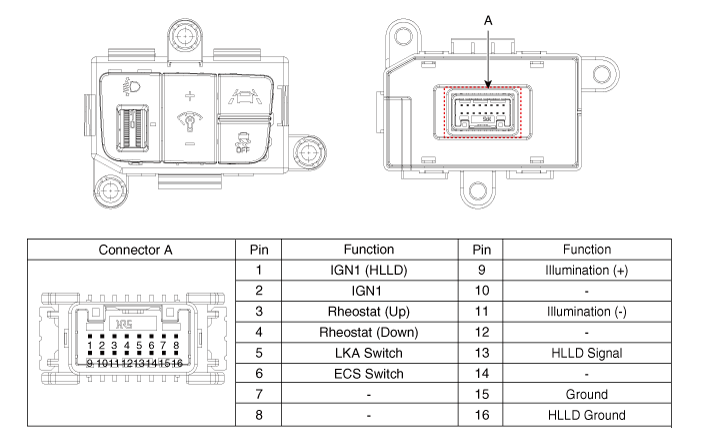

| Разъем и функция терминала |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
| 3. |
Снимите декоративную накладку [LH]. (Обратитесь к разделу «Тело» — «Гарнир Crash Pad») |
| 4. |
Снимите нижнюю декоративную накладку [LH] (A), ослабив крепления винт.
|
| 5. |

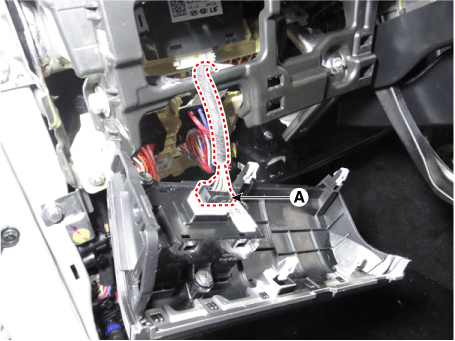

Отсоедините разъем (A) от нижней облицовки аварийной подушки [LH].
|
| 6. |

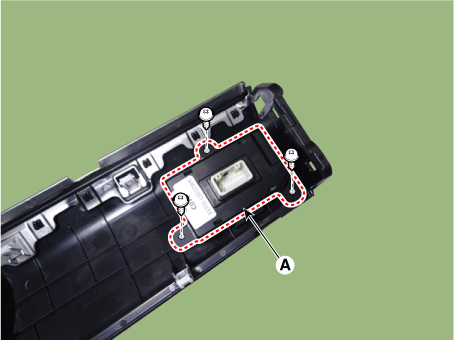

Снимите выключатель бокового аварийного щитка (А), ослабив крепежные винты.
|
| Монтаж |
| 1. |
Устанавливайте в порядке, обратном снятию. |
