Kia Optima: электросистема кузова/бесключевой доступ и охранная сигнализация

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Бесключевой доступ и охранная сигнализация

Технические характеристики

Спецификация

Элемент	Спецификация
Рабочая Температура	14–140°F (-10–60°C)
РЧ модуляция	ФСК
РЧ частота	433,92 МГц
НЧ модуляция	ПРОСИТЬ
НЧ частота	125 кГц
Функция	Замок
	Разблокировка двери
	Разблокировка багажника
	Удаленный запуск

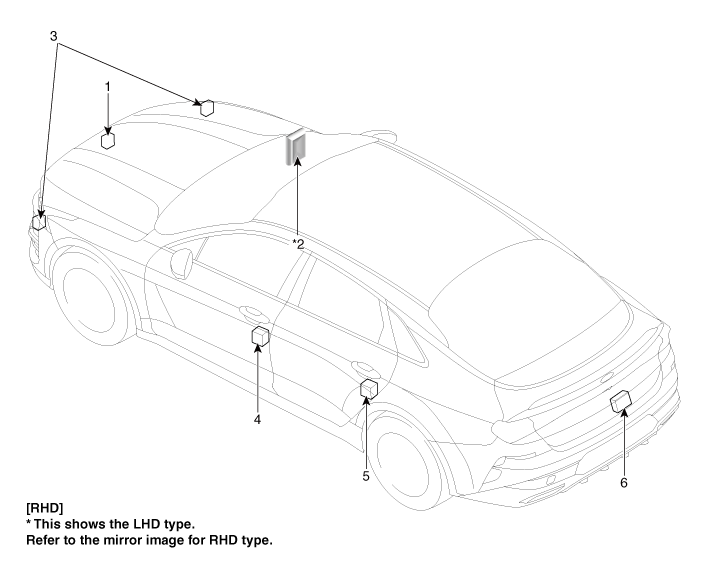

Компоненты и расположение компонентов

Расположение компонента

1. Выключатель капота
2. Интегрированный блок управления кузовом (IBU)
3. Рог

4. Привод и переключатель передней двери
5. Привод и выключатель задней двери
6. Привод и переключатель багажника

Описание и работа

Описание

Состояние охранной сигнализации [Состояние Б/А]

Б/А государство

Описание

СНЯТЬ С ОХРАНЫ

1)	Это состояние, когда режим «ОХРАНА» выключен.

2)	Если открыты все двери или капот и задняя дверь, звуковой сигнал тревоги не подается.

3)	Индикатор безопасности продолжает мигать при выключенном зажигании, пока горит в ACC ON.

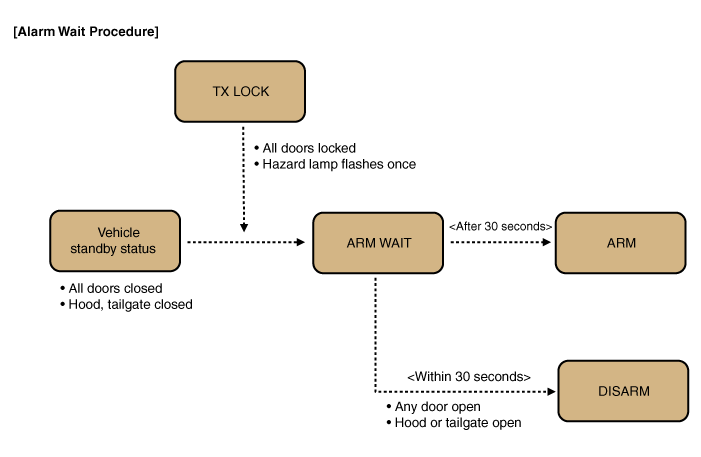

ПОДГОТОВКА

1)	Если IBU получает сигналы блокировки от дистанционного управления или пассивного замок (спецификация смарт-ключа) или замок двери сиденья водителя с ключом при соблюдении условий "ARM WAIT" IBU ждет 30 секунд после вывода сигнала «Закрыто все двери» перед входом в «ОЖИДАНИЕ ОХРАНЫ» режим.

2)	В течение 30 секунд в режиме "ОЖИДАНИЕ ОХРАНЫ" звуковой сигнал тревоги не подается. а режим «ОХРАНА» отключается, даже если происходит взлом.

3)	Ни при каких условиях нельзя напрямую войти в "АРМ" режиме без перехода в режим "ARM WAIT".

4)	Индикатор безопасности остается включенным в течение 30 секунд режима "ОЖИДАНИЕ ПОСТАНОВКИ".

※ Примечание: для автомобиля, оснащенного системой Smart Key, применяется тот же процесс. к функции пассивного запирания дверей.

Б/А государство

Описание

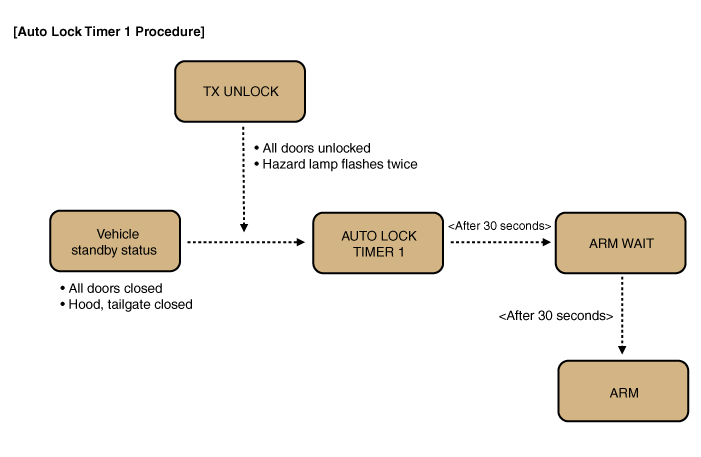

ТАЙМЕР АВТОБЛОКИРОВКИ 1

1)	Это аналогичная функция RELOCK (автоматическая система блокировки). через 30 секунд).

2)	Если кнопка UNLOCK на пульте дистанционного управления нажата с "ARM WAIT" условия соблюдены, или в режиме «ОХРАНА» все двери разблокированы и затем таймер установлен на 30 секунд, начинает работать.

3)	По истечении 30 секунд IBU автоматически отключает блокировку всех дверей. сигнал и переходит в режим "ARM WAIT".

4)	По истечении ТАЙМЕРА АВТОБЛОКИРОВКИ 1 (30 секунд) IBU автоматически переходит в режим «ARM» через режим «ARM WAIT» (30 секунд).

5)	В случае, если водитель по ошибке нажмет кнопку UNLOCK, это функция безопасности позволяет автомобилю перейти в режим «ARM» через 60 секунд.

6)	Индикатор безопасности продолжает мигать в течение ТАЙМЕРА АВТОБЛОКИРОВКИ1 процесс.

Б/А государство

Описание

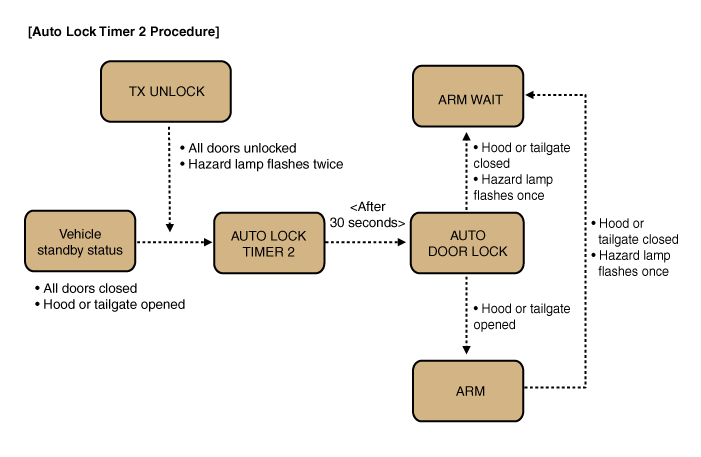

ТАЙМЕР АВТОБЛОКИРОВКИ 2

1)	Это имеет ту же цель, что и ТАЙМЕР АВТОБЛОКИРОВКИ 1, но операция условия разные.

2)	Эта функция работает, если кнопка UNLOCK на пульте дистанционного управления нажимается, когда все двери закрыты, кроме капота или багажника. После Через 30 секунд автомобиль автоматически переходит в режим блокировки дверей.

3)	Но по истечению 30 секунд невозможно перейти в "ARM WAIT" режим, потому что капот или задняя дверь открыты (режим «PRE ARM» сохраняется).

4)	Как только капот или задняя дверь закрываются, автомобиль автоматически переходит в режим «ARM» через «ARM WAIT».

5)	Во время ТАЙМЕРА АВТОБЛОКИРОВКИ 2 индикатор безопасности продолжает мигать.

Б/А государство

Описание

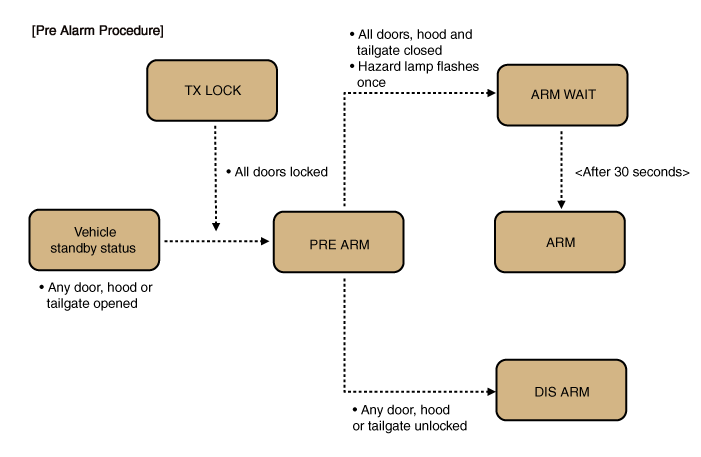

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

1-1. Это состояние непосредственно перед входом в режим «ARM» после AUTO LOCK. Таймер 2 завершен, и все двери закрыты.
1-2. Если водитель закрывает капот или заднюю дверь, аварийная сигнализация мигает один раз а затем автомобиль автоматически переходит в режим «ОХРАНА» через режим «ОХРАНА ОЖИДАНИЯ».
2-1. Если кнопка LOCK нажата, когда хотя бы одна из дверей, капот и дверь багажника открыта, включается режим "ПРЕДВАРИТЕЛЬНАЯ ОХРАНА".
2-2. Поскольку выдается сигнал блокировки всех дверей, но условия для «ARM WAIT» не выполняются, ТС остается в дежурном режиме и переходит в режим ОХРАНА. через режим ОЖИДАНИЯ ПОСТАНОВКИ, как только открытая дверь будет закрыта.
2-3. В случае обнаружения вторжения в режиме ПРЕДОХРАН. Режим СНЯТИЯ.
2-4. Индикатор безопасности продолжает мигать в режиме PRE ARM.

Б/А государство

Описание

RE ARM

1)	В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в транспортное средство, мигает и звуковой сигнал снова активируются, и состояние меняется на ТРЕВОГА режим.

2)	Состояние охранной сигнализации переходит в режим RE ARM после таймера 27 секунды завершена.

3)	Индикатор безопасности продолжает мигать.

Б/А государство

Описание

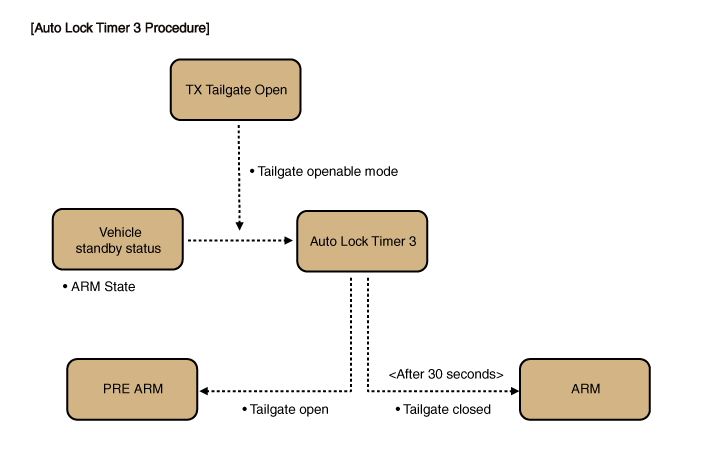

ТАЙМЕР АВТОБЛОКИРОВКИ3

1)	Состояние B/A изменяется на «AUTOLockTIMER3», когда команда TX-Tailgate эксплуатировался.

2)	Состояние B/A изменяет "AUTOLOCKTIMER3" на "ARMWAIT", когда "30sec." таймер истекает, когда все двери заперты и закрыты.

3)	Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь открыть.

4)	В состоянии "AUTOLOCKTIMER3" таймер "30 сек." таймер работает. Если этот таймер истек, состояние переходит в состояние «PREARM» с задней дверью Открыть.

5)	В этом состоянии индикатор безопасности продолжает мигать

Б/А государство

Описание

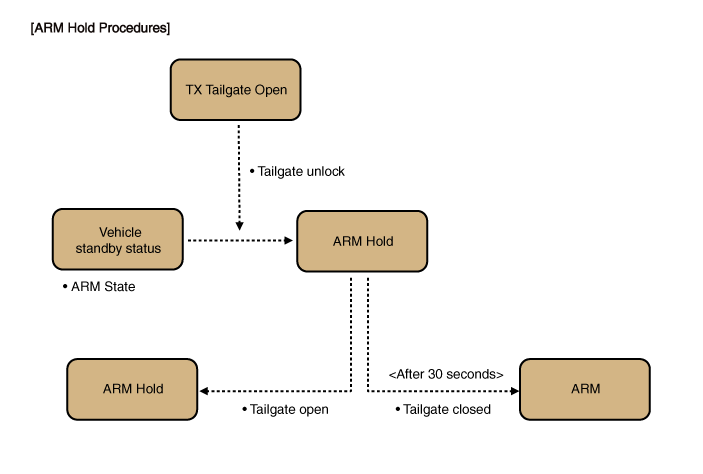

УДЕРЖАНИЕ РУКИ
(Удержание тревоги: задняя дверь)
※ Вариант без PTL

1)	Режим «ARM HOLD» аналогичен существующему удержанию сигнализации багажника. режим.

2)	Если задняя дверь открывается с помощью пульта дистанционного управления (включая смарт-ключ) в режиме ARM автомобиль переходит в режим ARM HOLD, который удерживает охранная сигнализация только при открытой двери багажника.

3)	Пока задняя дверь закрыта, режим ARM HOLD остается без перерыв.

4)	Когда открытая задняя дверь закрывается, таймер устанавливается на 30 секунд. начинает работать. В течение 30 секунд режима ОХРАНА срабатывает охранная сигнализация. не гаснет при открытии багажника.

5)	По прошествии 30 секунд после закрытия двери багажного отделения автомобиль немедленно переходит в режим ОХРАНЫ.

6)	Во время ОХРАНА более сохраняется режим ОХРАНЫ дверей и капота. поэтому при обнаружении вторжения через любую дверь или капот срабатывает охранная сигнализация. нормально гаснет.

7)	Индикатор безопасности продолжает мигать в режиме ARM HOLD.

Примечание 1: ARM HOLD — это режим, который откладывает активацию режима ARM только для задней двери. В режиме ARM HOLD режим ARM применяется к дверям и капоту.

Примечание 2: При использовании ключа зажигания для открытия двери багажного отделения функция ARM HOLD работает так же, при условии, что функция "Охранная сигнализация с ключом" должна быть включенным. если это отключено, УДЕРЖАНИЕ РУКИ на основе ключа отключено и используется ключ открытие багажника определяется как угон и включается сигнализация.

Б/А государство

Описание

RE ARM
(режим ARM снова включен)

1)	Если дверь, капот и задняя дверь закрыты после прекращения режима ТРЕВОГА, это означает, что режим ОХРАНА снова включен.

2)	В это время состояние привода (дверь запирается/отпирается) игнорируется. и режим ARM сохраняется до тех пор, пока не будет получен сигнал дистанционного управления (нормальный режим ARM).

3)	В этом режиме индикатор безопасности продолжает мигать.

ПЕРЕЗАГРУЗИТЬ

1)	Когда батарея извлечена в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА, режим СБРОСА включен.

2)	Когда батарея установлена после СБРОСА, работа сигнализации о краже возобновляется (в течение 27 секунд он циклически повторяется 3 раза ВКЛ (10 секунд) / ВЫКЛЮЧЕННЫЙ).

Б/А государство

Описание

KEY ON 30-секундная деактивация
(вариант без смарт-ключа)

1)	Для автомобиля без опции смарт-ключа, если он ждет 30 секунд при включенном зажигании в режиме ALARM автомобиль переходит в состояние DISARM режим.

Даже до того, как пройдет 30 секунд, если двигатель запустится (генератор Напряжение на клемме «L» высокое: отправляется из модуля кластера в CAN. данные), сигнализация о краже мгновенно деактивируется. (Без блокировки зажигания: Система иммобилайзера применяется в качестве основной функции, поэтому зажигание система обычно управляется зарегистрированным ключом иммобилайзера во время тревожно)

※ Для автомобиля с электронным ключом сигнализация отключается мгновенно. после аутентификации смарт-ключа.

При включенном режиме ОХРАНЫ открывание двери багажника и центральная разблокировка дверей не разрешены.

С момента, когда транспортное средство переходит в режим ОЖИДАНИЯ НА ОХРАНУ путем активации запирание всех дверей с помощью пульта дистанционного управления или смарт-ключа, центральный выключатель отпирания двери внутреннего выключателя отпирания двери багажного отделения или DDM & ADM (переключатель стеклоподъемников сиденья водителя и пассажира) отключен. (предотвращение краж)

※ Функция в равной степени применяется к ARM WAIT/ARM/ALARM/RE ARM. режимы.

Процедуры ремонта

осмотр

Поддевая плоской отверткой или используя инструмент для поддевания, оберните защитной лентой и наклейте защитную ленту вокруг соответствующих частей, для предотвращения повреждений.

Модуль замка передней двери

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите модуль передней двери. (См. Кузов — «Модуль передней двери»)

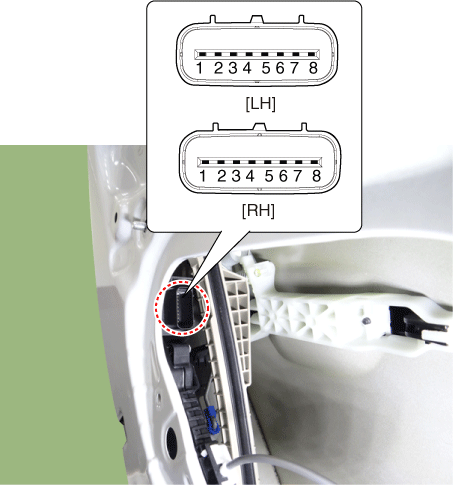

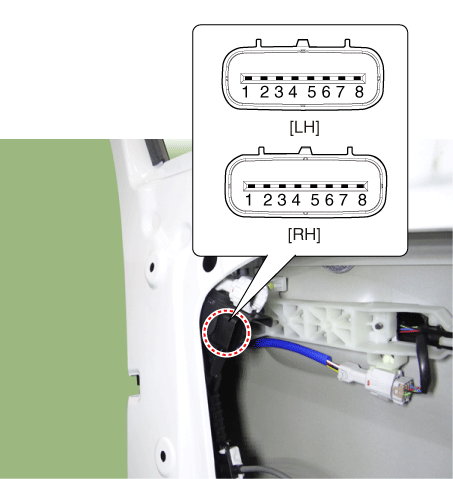

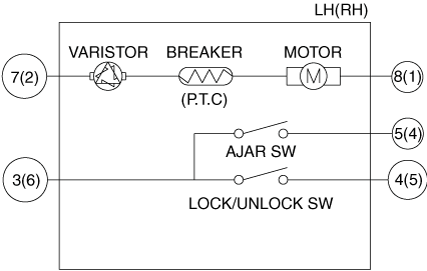

Отсоедините разъем от привода замка двери.

Приколоть	Функция
Приколоть	Левый	Верно
1	-	М2
2	-	М3
3	COM	-
4	Переключатель блокировки/разблокировки	АДЖАР
5	АДЖАР	Переключатель блокировки/разблокировки
6	-	COM
7	М3	-
8	М2	-

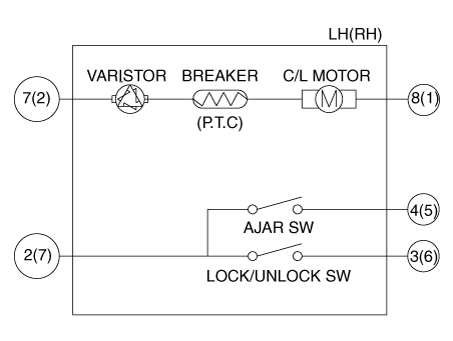

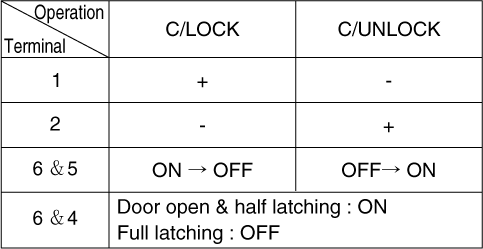

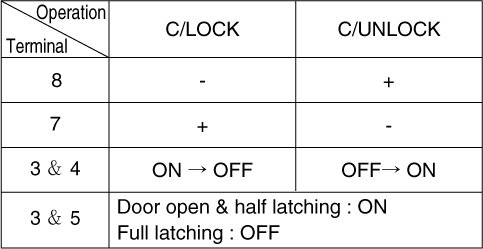

4.	Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение. [левый] [Правый]

Модуль замка задней двери

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите модуль задней двери. (См. Кузов — «Модуль задней двери»)

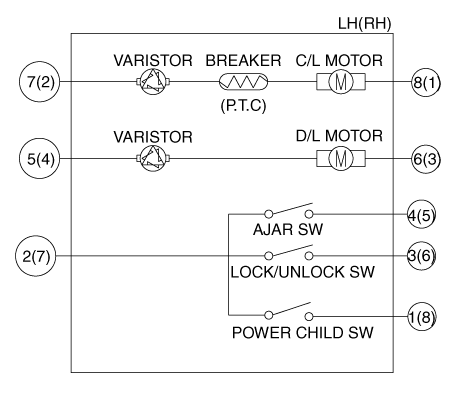

Отсоедините разъем от привода замка двери.

Приколоть	Функция
	Левый		Верно
	Центральный замок	Блокировка от детей с электроприводом	Центральный замок	Блокировка от детей с электроприводом
1	-	Детский выключатель питания	М1	М2
2	COM	COM	М2	М3
3	Переключатель блокировки/разблокировки	Переключатель блокировки/разблокировки	-	М1
4	АДЖАР	АДЖАР	-	М4
5	-	М4	АДЖАР	АДЖАР
6	-	М1	Переключатель блокировки/разблокировки	Переключатель блокировки/разблокировки
7	М2	М3	COM	COM
8	М1	М2	-	Детский выключатель питания

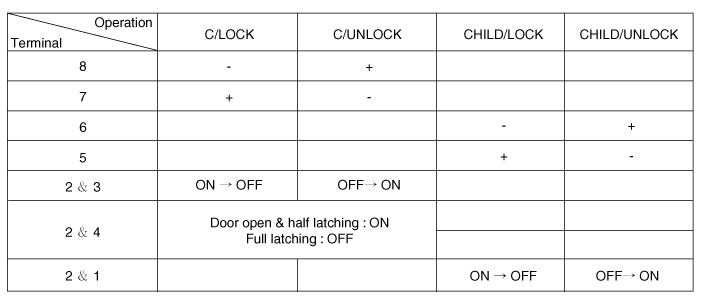

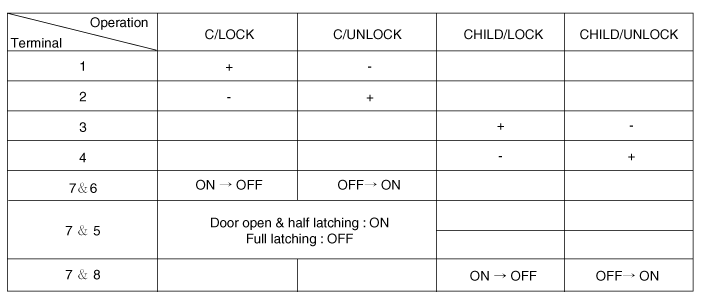

4.	Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение. [Центральный замок] [Сила ребенка Замок] [левый] [Правый]

Модуль замка багажника

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите обивку крышки багажника. (См. Кузов — «Отделка крышки багажника»)

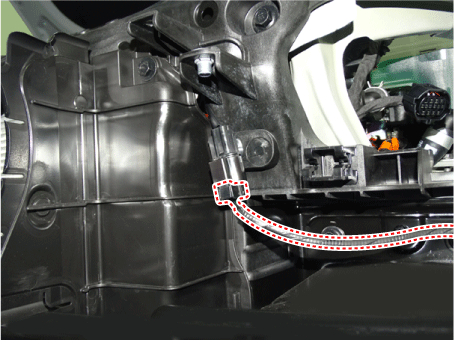

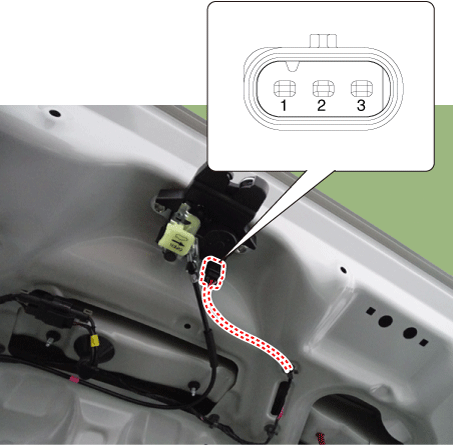

3.	Отсоедините разъем модуля замка багажника.

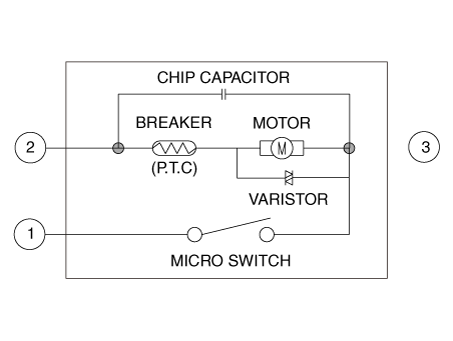

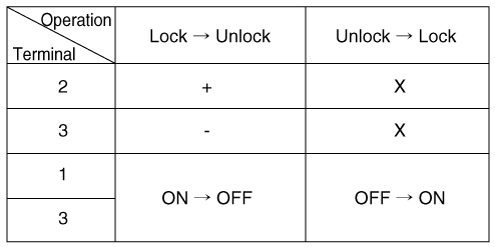

4.	Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

Модуль замка капота

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите левую фару. (См. Система освещения — «Фары»)

3.	Отсоедините разъем выключателя капота.

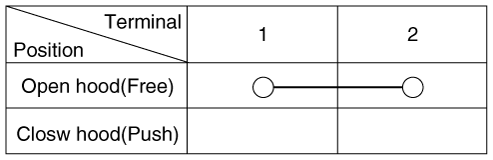

4.	Проверьте целостность цепи между клеммами.

Удаление

Модуль замка передней двери

1.	Снимите защелку передней двери. (См. Кузов — «Защелка передней двери»)

Модуль замка задней двери

1.	Снимите защелку задней двери. (См. Кузов — «Защелка задней двери»)

Модуль замка багажника

1.	Снимите замок крышки багажника. (См. Кузов — «Защелка крышки багажника»)

Модуль замка капота

1.	Снимите замок капота. (См. Кузов — «Защелка капота»)

Монтаж

1.	Устанавливайте в порядке, обратном снятию.
