Система отображения на лобовом стекле

Компоненты и расположение компонентов

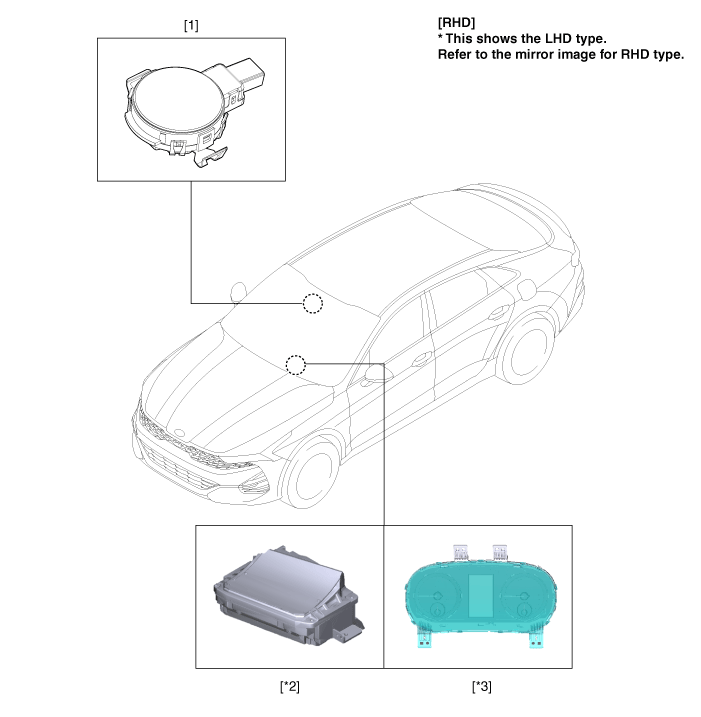

Расположение компонентов

Описание и работа

Описание

Система HUD отображает различную информацию на лобовом стекле, что сводит к минимуму движения глаз водителя для повышения безопасности и удобства.

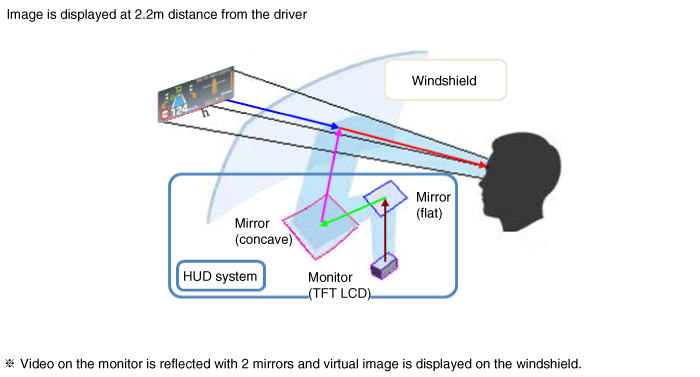

Проекционный дисплей отображает изображения TFT LCD на два зеркала (плоское/вогнутое). и отображает их на расстоянии 2,2 м от глаз водителя.

Информация предоставлена ​​HUD

1. 1

   Информация о движении : Скорость автомобиля

2. 2

   Пошаговая навигационная информация, дорожные знаки.

3. 3

   ADAS: SCC, LKA, BCW

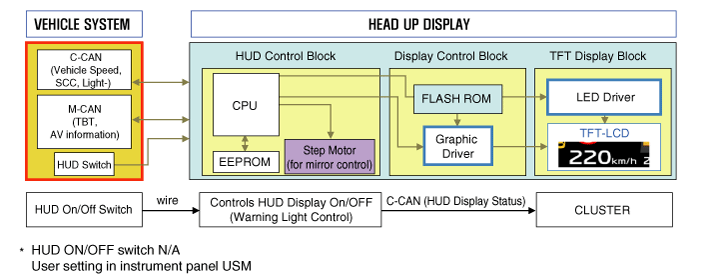

Схема системы

Компоненты Описание

1. 1

   Проекционный дисплей: электронная система, обеспечивающая безопасность и удобство. отображая информацию об автомобиле на лобовом стекле, чтобы свести к минимуму движения глаз водителя.



2. 2

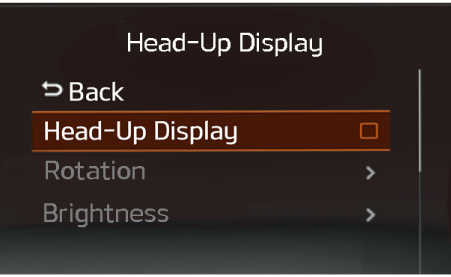

   HUD ON/OFF: нет переключателя ON/OFF для отображения на лобовом стекле. Включить выключить в меню настроек пользователя на панели приборов.

3. 3

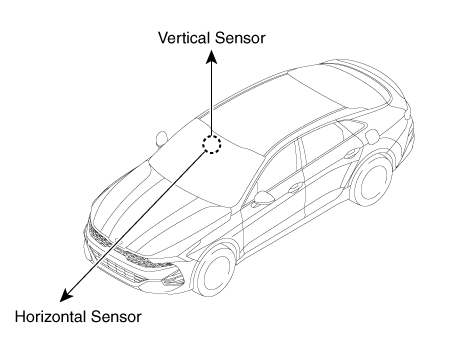

   Датчик освещенности: оснащен двунаправленным (вертикальным и горизонтальный) датчик. Яркость HUD регулируется в зависимости от горизонтали измерение (окружающая яркость).

   • Встроенный двунаправленный датчик освещенности.



4. 4

   Ветровое стекло: Ветровое стекло эксклюзивно для проекционного дисплея. встроенная пленка для удаления двойного изображения.
