Kia Optima: переключатель переднего радара / интеллектуального круиз-контроля (SCC)
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Усовершенствованная система помощи водителю (ADAS)
/
Передняя радиолокационная система
/ Переключатель интеллектуального круиз-контроля (SCC)

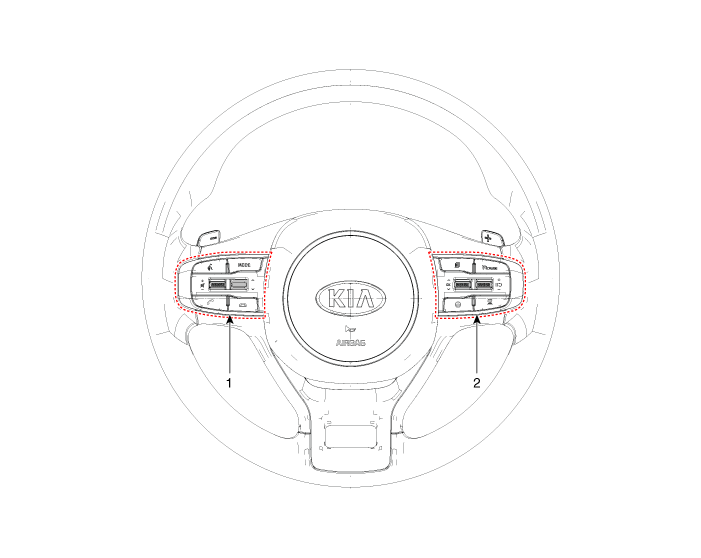

Компоненты и расположение компонентов
| Компоненты |
|
1. Левый переключатель дистанционного управления
(Аудио + Bluetooth + Голос)
|
2. Правый переключатель дистанционного управления
(Поездка + SCC + LFA)
|

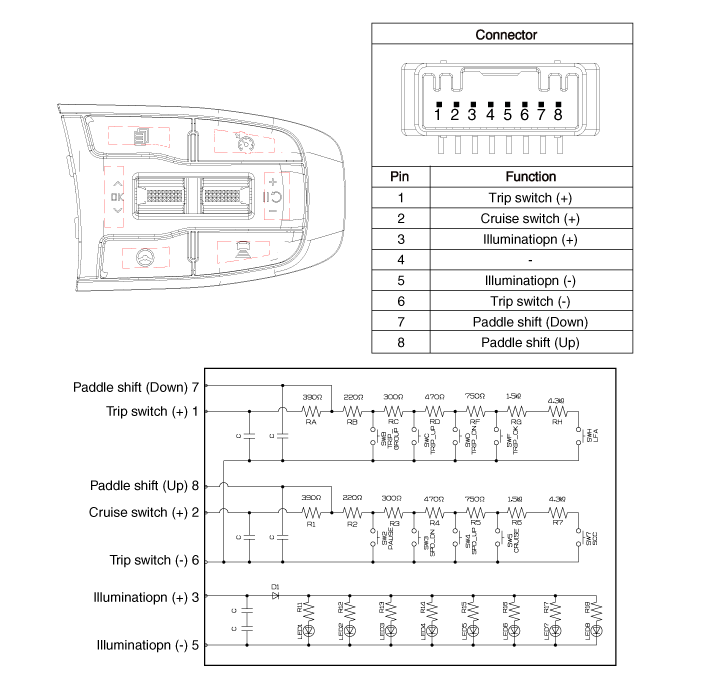

Принципиальные диаграммы
| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
| 1. |
Снимите пульт дистанционного управления с рулевого колеса. [Правый] (См. Электрическая система кузова — «Пульт дистанционного управления на рулевом колесе») |
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| осмотр |
| 1. |

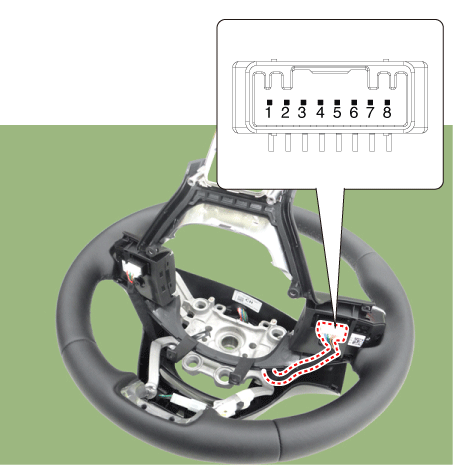

Проверьте сопротивление между клеммами в каждом положении переключателя.
|
Передний радар
Технические характеристики
Спецификация
Элемент
Спецификация
Источник питания
12 В
Рабочее напряжение
9 - 16 В
...
Система заднего углового радара
Компоненты и расположение компонентов
Компоненты
1. Кластер (меню настроек пользователя)
2. Задний угловой радар
3. Задний угловой радиолокационный индикатор
Описание ...
