Камера монитора кругового обзора (SVM)

Принципиальные диаграммы

Функция разъема и терминала

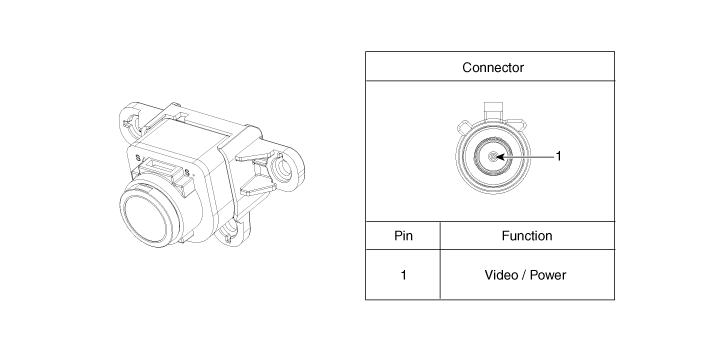

Камера переднего вида

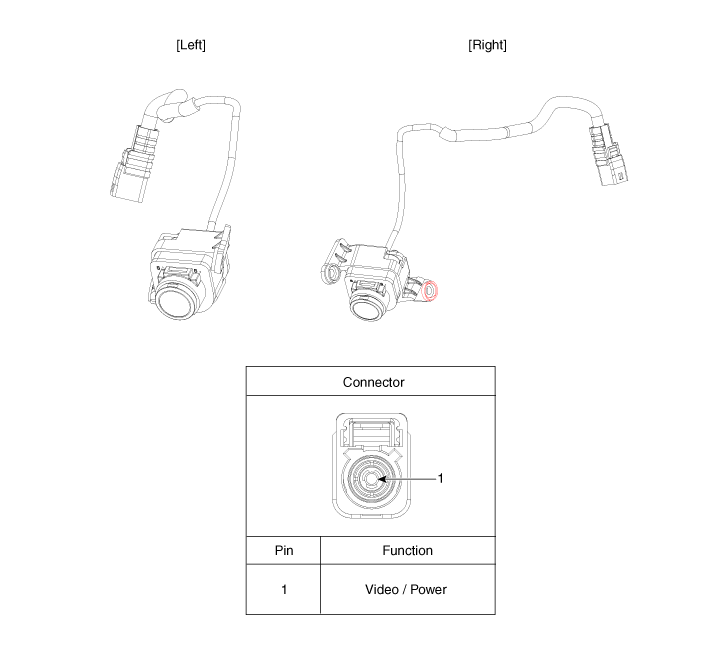

Камера бокового обзора

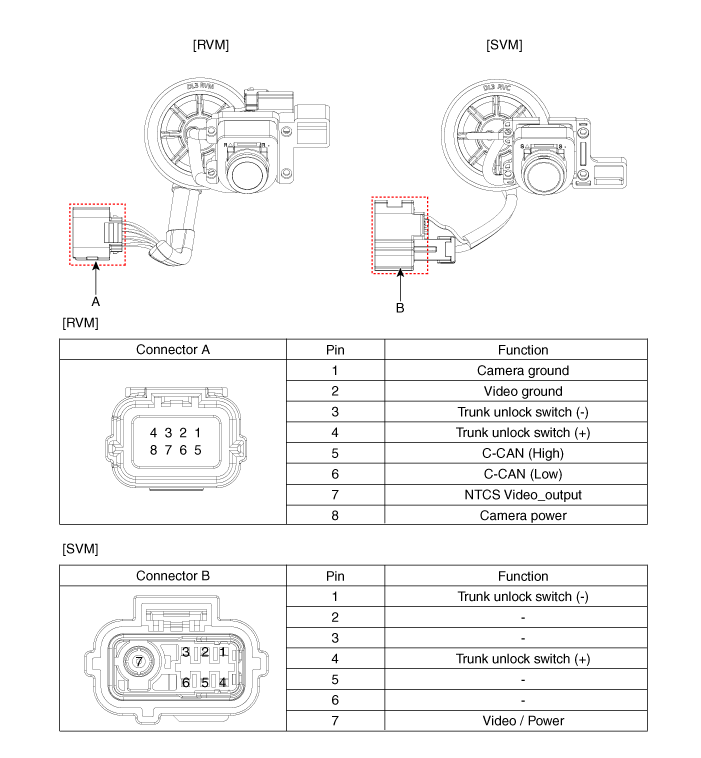

Камера заднего вида

Процедуры ремонта

Удаление

Камера переднего вида

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

3. 3

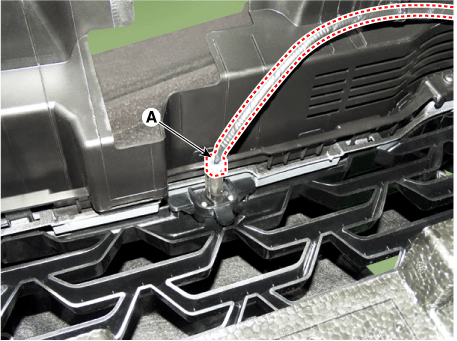

   Отсоедините разъем камеры переднего вида (А).



4. 4

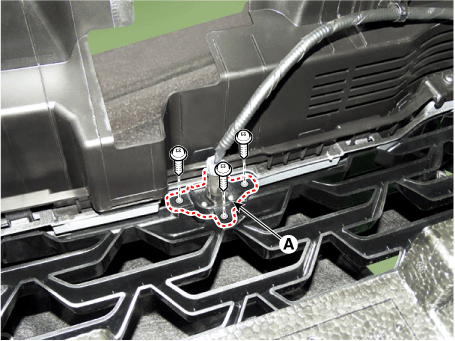

   Снимите камеру переднего вида (А), предварительно ослабив крепежные винты.



Камера бокового обзора

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите кожух наружного зеркала заднего вида и крышку корпуса.

   (См. Кузов — «Внешнее зеркало заднего вида»)

3. 3

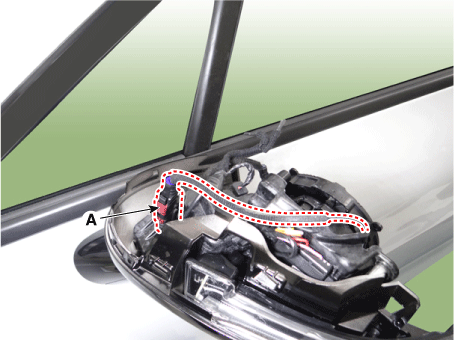

   Отсоедините разъем камеры бокового обзора (А).



4. 4

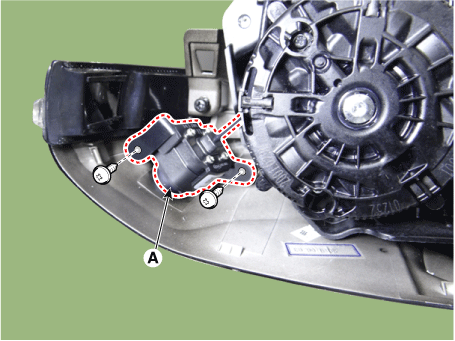

   Снимите камеру бокового обзора (А) после ослабления винтов.



Камера заднего вида

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите центральный задний комбинированный фонарь.

   (См. Электрическая система кузова — «Задний комбинированный фонарь»)

3. 3

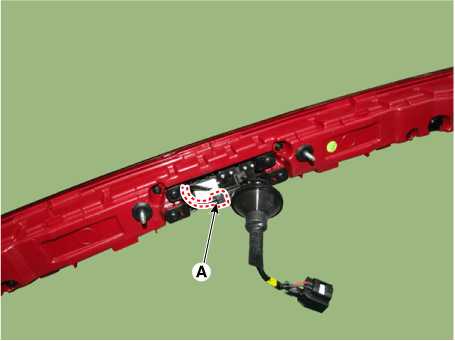

   Отсоедините разъем переключателя багажника (А).



4. 4

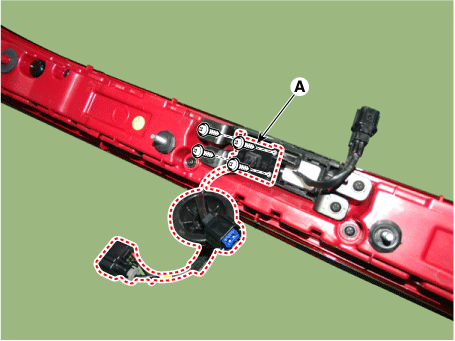

   Снимите камеру заднего вида (А) после ослабления винтов.



Монтаж

1. Установите в порядке, обратном снятию.
