Модуль шторной подушки безопасности (CAB)

Описание и работа

Описание

Занавес подушки безопасности установлены внутри обшивки потолка (левая и правая) и защищают водитель и пассажир от опасности, когда происходит боковое столкновение. SRSCM определяет срабатывание шторки безопасности с помощью датчика бокового удара (SIS) сигнал.

Компоненты и расположение компонентов

Компоненты

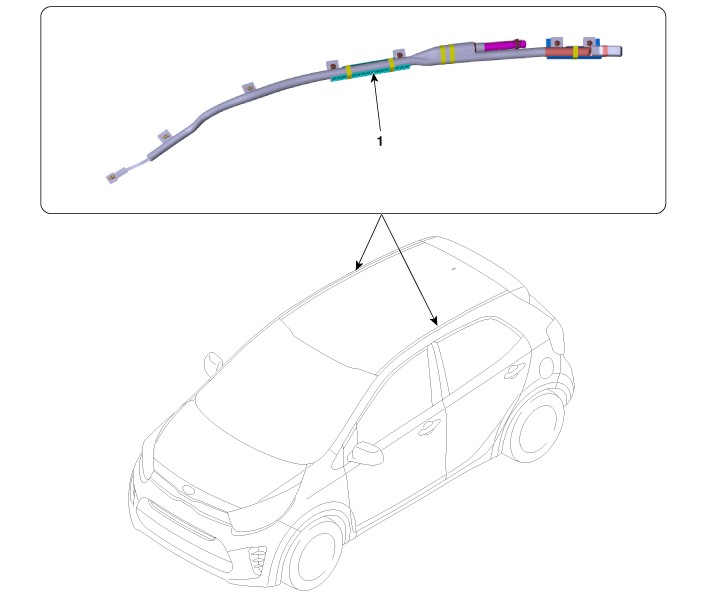

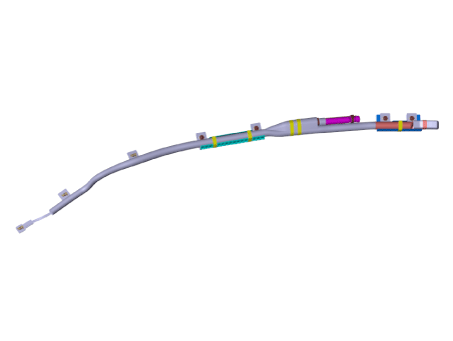

1. Модуль шторки безопасности (CAB)

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут, прежде чем начать работу.
2. 2
   Снимите отделку люльки в сборе. (См. раздел «Корпус» — «Узел отделки люверса»)
3. 3

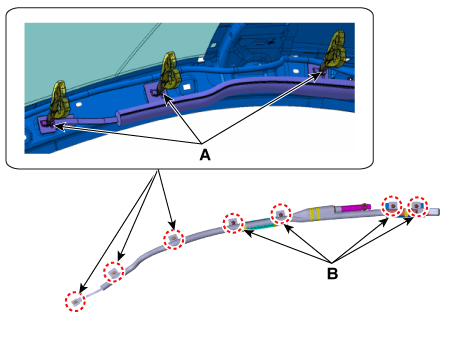

   С помощью плоскогубцев (KNIPEX 32 11 135) снимите три фиксирующих зажима.





4. 4

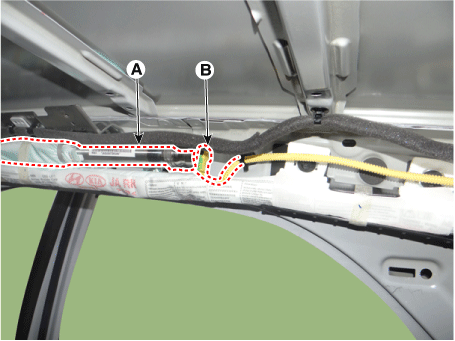

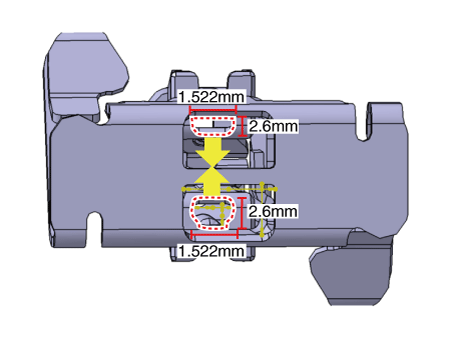

   Отсоедините разъем (В) от модуля шторки безопасности (А).



5. 5
   Ослабьте болты и гайки шторки безопасности, а затем снимите шторку безопасности.



Монтаж

1. 1
   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут, прежде чем начать работу.
2. 2
   Установите шторку безопасности, а затем ослабьте болты.

   Момент затяжки : 7,8–11,7 Н·м



3. 3
   Подсоедините разъем шторки безопасности (B)



4. 4
   Установите сборку обшивки люка. (См. раздел «Корпус» — «Узел отделки люверса»)
5. 5
   Подсоедините отрицательную клемму аккумуляторной батареи.
6. 6
   После установки шторки безопасности (CAB) проверьте правильность работы системы:

   • Включите зажигание; индикатор SRS должен загореться примерно на шесть секунд, а затем погаснуть.
