Kia Picanto: модуль подушки безопасности / модуль коленной подушки безопасности (KAB)
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Сдержанность
/
Модуль подушки безопасности
/ Модуль подушки безопасности для коленей (KAB)
Описание и работа
| Описание |
Коленная подушка безопасности (KAB) установлена внутри нижней панели подушки безопасности и
защищает водителя при лобовом столкновении. SRSCM
определяет, следует ли и когда развертывать KAB.
Никогда
попытаться измерить сопротивление цепи модуля подушки безопасности (пиропатрон)
даже если вы используете указанный тестер. Если сопротивление цепи
измерено с помощью тестера, случайное срабатывание подушки безопасности приведет к
серьезная травма.
|
Компоненты и расположение компонентов
| Компоненты |
|
1. Коленная подушка безопасности (КАБ)
|
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее тридцати секунд, прежде чем начинать работу.
|
| 2. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижний пенель аварийной площадки»)
|
| 3. |

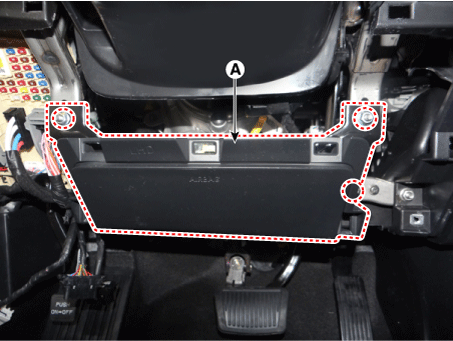

Снимите коленную подушку безопасности (А), предварительно ослабив крепежные гайки.
|
| 4. |

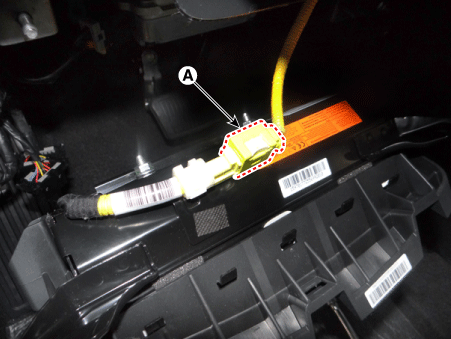

Отсоедините разъем коленной подушки безопасности (А).
|
| Монтаж |
| 1. |
Отсоедините отрицательную клемму аккумулятора и подождите не менее трех минут, прежде чем начать работу.
|
| 2. |
Установите в порядке, обратном снятию.
|
| 3. |
Подсоедините отрицательный кабель аккумулятора.
|
| 4. |
После установки коленной подушки безопасности (KAB) убедитесь в правильности работы системы.
|
