Впускной привод

Компоненты и расположение компонентов

Расположение компонента

Описание и работа

Описание

1. 1
   Впускной привод расположен на блоке нагнетателя.
2. 2
   Он регулирует входную дверь по сигналу от блока управления.
3. 3
   При нажатии переключателя выбора режима впуска происходит переключение между режимами рециркуляции и свежего воздуха.

Процедуры ремонта

осмотр

1. 1
   Зажигание "ВЫКЛ".
2. 2
   Отсоедините разъем привода впуска.
3. 3
   Убедитесь, что привод переходит в положение рециркуляции при подключении 12 В к клемме 3 и заземлению клеммы 4.
4. 4
   Убедитесь, что привод впуска работает в положение подачи свежего воздуха при подключении в обратном направлении.

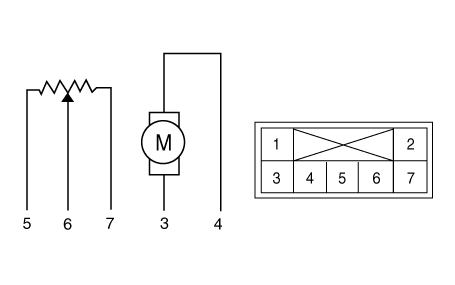

   1. - 2. – 3. Свежий 4. Датчик (+5В)

   5. Сигнал обратной связи 6. Заземление датчика 7.Рециркуляция

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите основную подушку безопасности в сборе. (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
3. 3
   Отсоедините разъем (А), а затем снимите впускной привод (В), предварительно ослабив крепежный винт.



4. 4
   Установите в порядке, обратном снятию.
