Блок воздуходувки

Компоненты и расположение компонентов

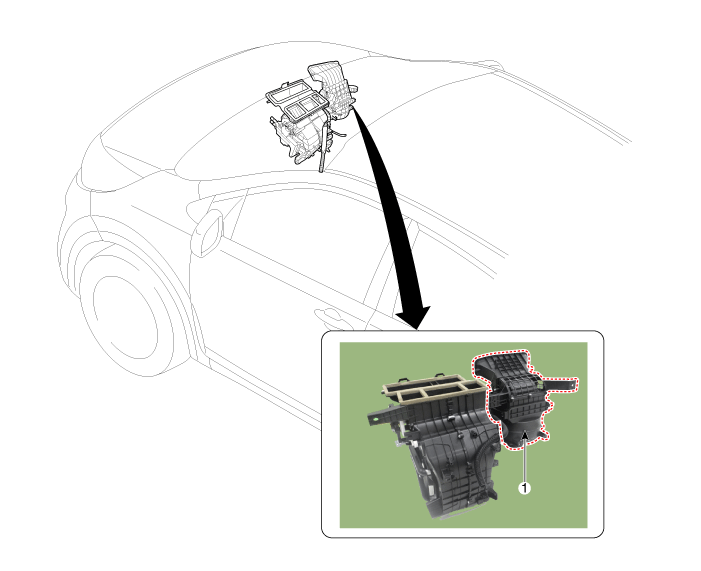

Расположение компонента

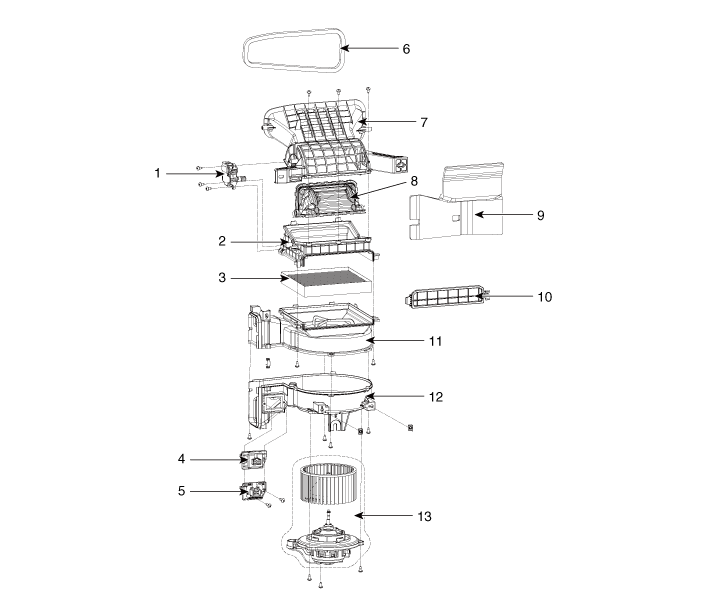

Компоненты

Процедуры ремонта

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки.
3. 3
   Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора.
4. 4

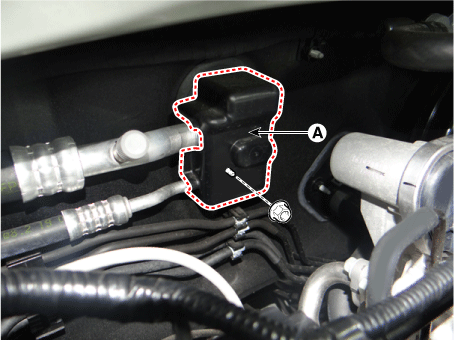

   Ослабьте крепежную гайку и снимите крышку расширительного клапана (А).



5. 5

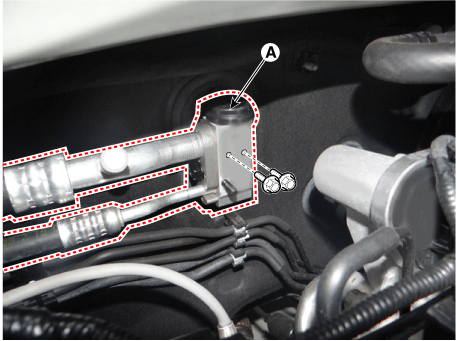

   Снимите болты и расширительный клапан (А) с сердцевины испарителя.

   Момент затяжки : 7,8–11,7 Н·м



6. 6

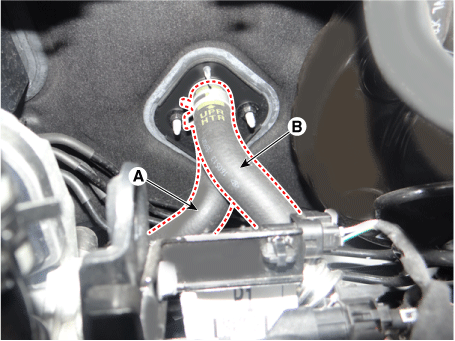

   Отсоедините впускной (А) и выпускной (В) шланги отопителя от блока отопителя.



7. 7
   Снимите верхнюю крышку капота. (См. Корпус — «Верхняя крышка кожуха»)
8. 8

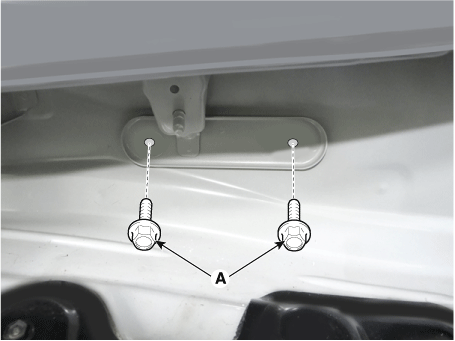

   Ослабьте болты крепления поперечины капота (А).



9. 9
   Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)
10. 10
    Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)
11. 11
    Снимите обе стороны облицовки передней стойки. (См. Кузов — «Облицовка передней стойки»)
12. 12
    Снимите обе стороны боковой обшивки капота. (См. Кузов — «Боковая отделка капота»)
13. 13
    Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
14. 14
    Снимите нижнюю панель кожуха рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
15. 15
    Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
16. 16
    Снимите многофункциональный переключатель. (См. Электрическая система кузова — «Многофункциональный переключатель»)
17. 17
    Опустите рулевую колонку после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)
18. 18
    Снять обшивку порога передней двери. (См. Кузов — «Облицовка дверных протертостей»)
19. 19
    Снимите узел рычага переключения передач. (См. Система автоматической коробки передач — «Рычаг переключения передач»)
20. 20

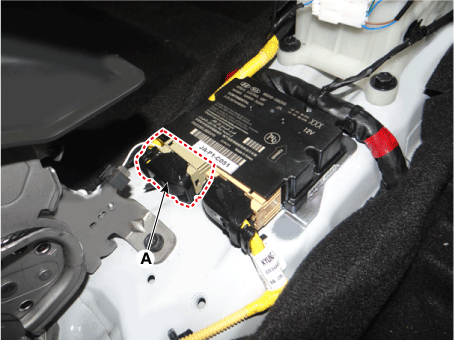

    Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).



21. 21

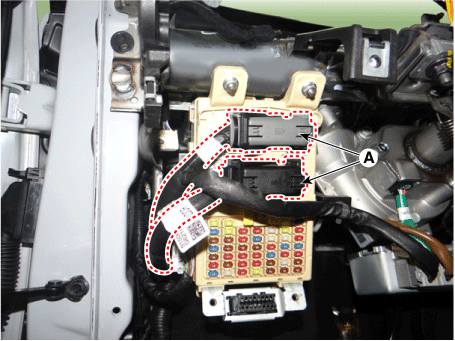

    Отсоедините разъемы распределительной коробки в салоне (А).



22. 22

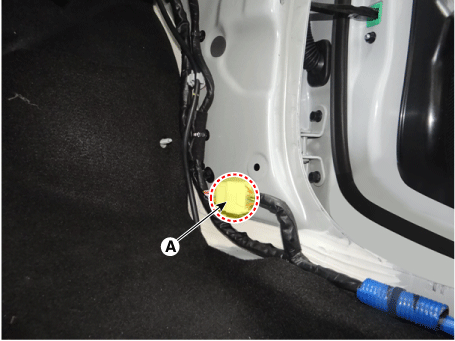

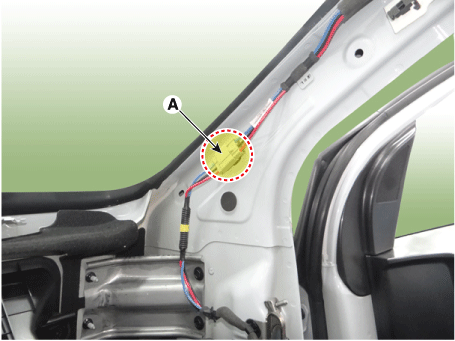

    Отсоедините разъем (А) и крепежные зажимы на передней стойке.



23. 23
    Отсоедините разъемы мультибокса (А).



24. 24

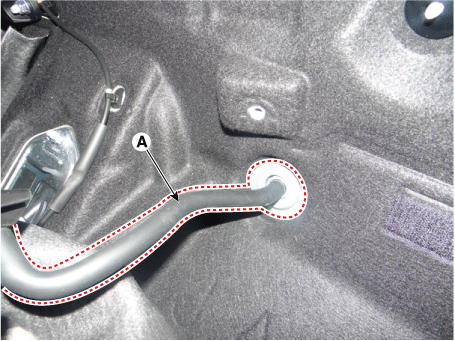

    Снимите сливной шланг (А).



25. 25
    Ослабив болты, полностью снимите основную защитную накладку и поперечину капота (А).



26. 26
    Отсоедините разъемы блока отопителя и вентилятора.

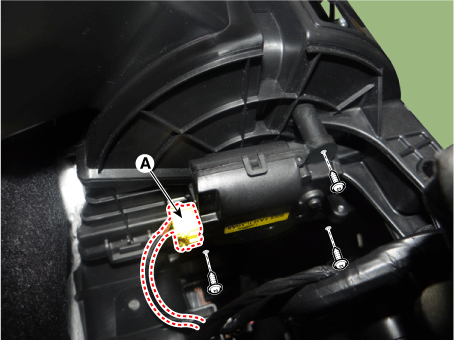

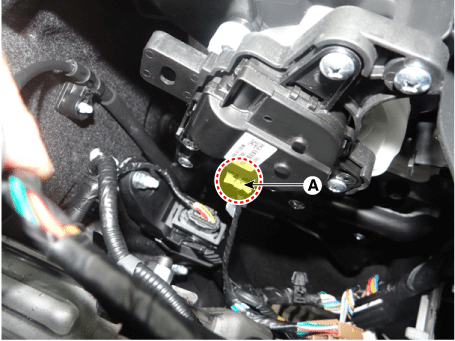

    1. Отсоедините разъем привода впуска (А) и снимите зажимы крепления проводки.



    2. Отсоедините разъем привода управления режимами (А) и снимите зажимы крепления проводки.

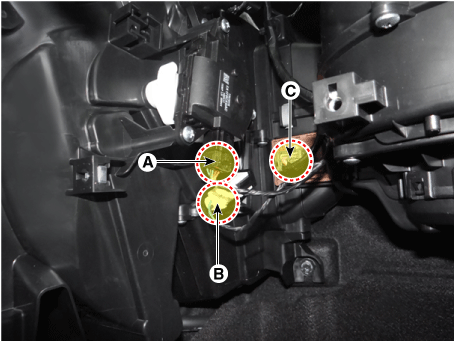

    3. Отключить привод регулятора температуры (A) и датчик температуры испарителя разъемы (B) и резистора (C), а затем снимите крепление проводки. клипы.

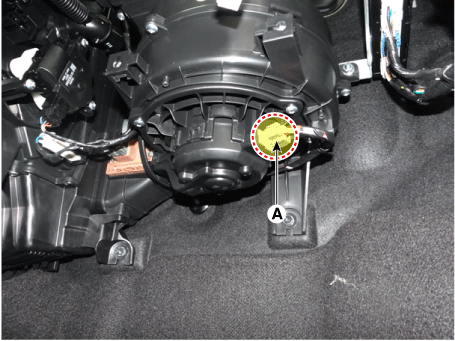

    4. Отсоедините двигатель вентилятора (А).

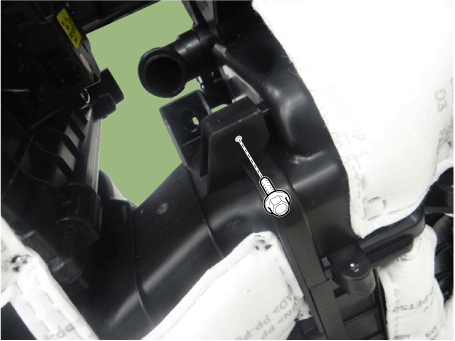

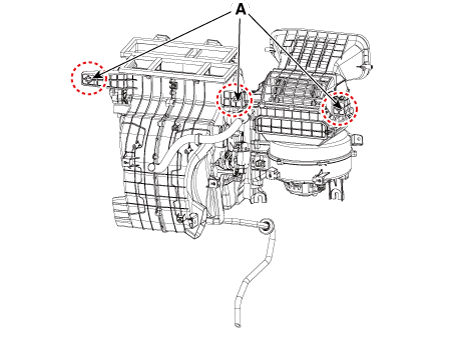

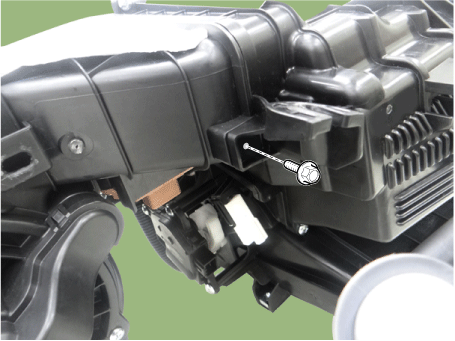

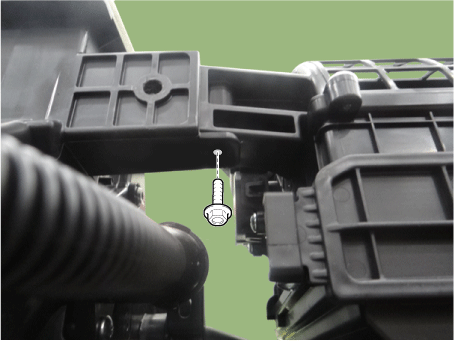

    5. Снимите блок обогревателя и вентилятора с основной защитной подушки, предварительно ослабив болт и гайки.



27. 27

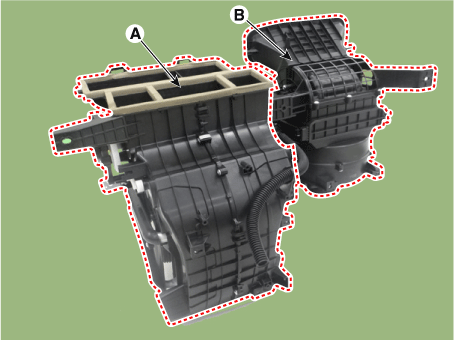

    Снимите блок вентилятора (В) с блока отопителя (А) после ослабления винтов.









28. 28
    Установите в порядке, обратном снятию.
