Мощный МОП-транзистор

Процедуры ремонта

осмотр

1. 1
   Зажигание "ВКЛ"
2. 2

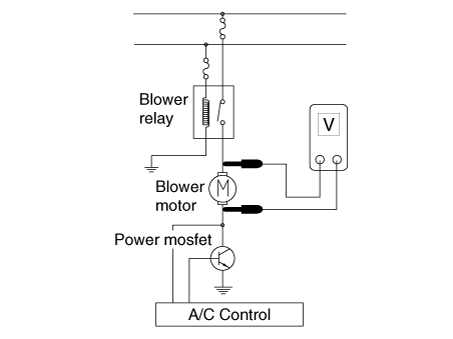

   Вручную задействуйте переключатель управления и измерьте напряжение двигателя вентилятора.
3. 3
   Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.



   Вентилятор	Напряжение двигателя
   	Руководство
   Первая скорость	3,8 ± 0,5 В
   Вторая скорость	5,0 ± 0,5 В
   Третья скорость	6,2 ± 0,5 В
   Четвертая скорость	7,4 ±0,5 В
   Пятая скорость	8,6 ±0,5 В
   Шестая скорость	9,8 ± 0,5 В
   Седьмая скорость	11,0 ± 0,5 В
   восьмая скорость	Батарея

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)
3. 3

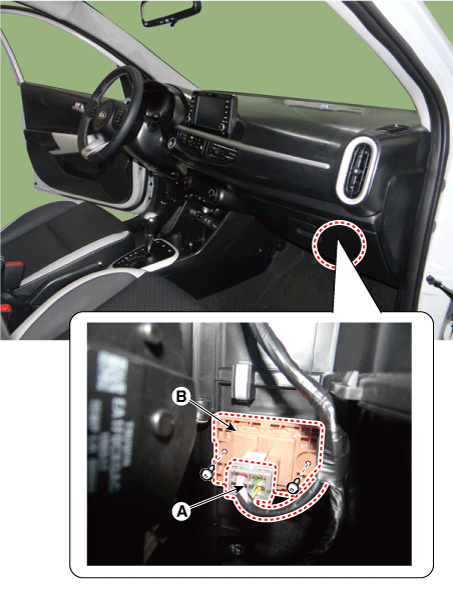

   Отсоедините разъем (A), а затем снимите силовой MOSFET (B), предварительно ослабив крепежные винты.



4. 4
   Установите в порядке, обратном снятию.
