Выравнивание

Процедуры ремонта

Схождение передних колес

Палец на ноге

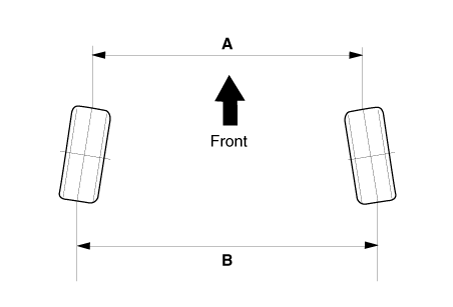

B - A > 0: схождение (+) B - A < 0: расхождение (-)

Регулировка схождения

1. 1

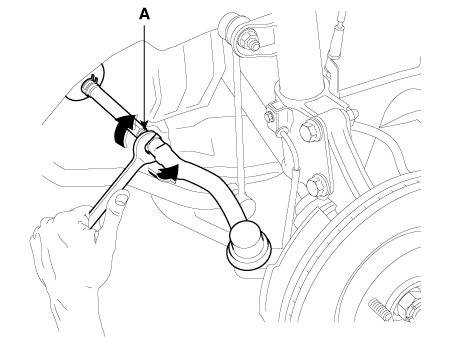

   Ослабьте контргайку наконечника рулевой тяги.

2. 2

   Снимите зажим сильфона, чтобы предотвратить его перекручивание.

3. 3

   Отрегулируйте схождение, ввинчивая или выкручивая тягу. Регулировка схождения следует производить, повернув правую и левую рулевые тяги на одинаковую величину.

   Схождение Итого: 0,15° ± 0,2° Индивидуальный: 0,075° ± 0,1°



4. 4

   Завершив регулировку схождения, установите сильфонный зажим и затяните контргайку наконечника рулевой тяги до указанного момента затяжки.

   Момент затяжки: 49,0–54 Н·м

5. 5

   Выполните калибровку датчика угла поворота рулевого колеса.

   • MDPS: (См. Система рулевого управления — «Электроусилитель руля»)

Кэмбер и Кастер

Развал и кастер предварительно установлены на заводе, поэтому их не нужно регулировать. Если развал и кастер не соответствуют стандартным значениям, замените или отремонтируйте поврежденные детали, а затем снова проверьте.

Угол развала: (ЕС/Австралия) -0,5°±0,5° (ОБЩ) -0,4°±0,5°

Угол кастера: (ЕС/Австралия) 4,65°±0,5° (ОБЩ) 4,54°±0,5°
