Машинное масло

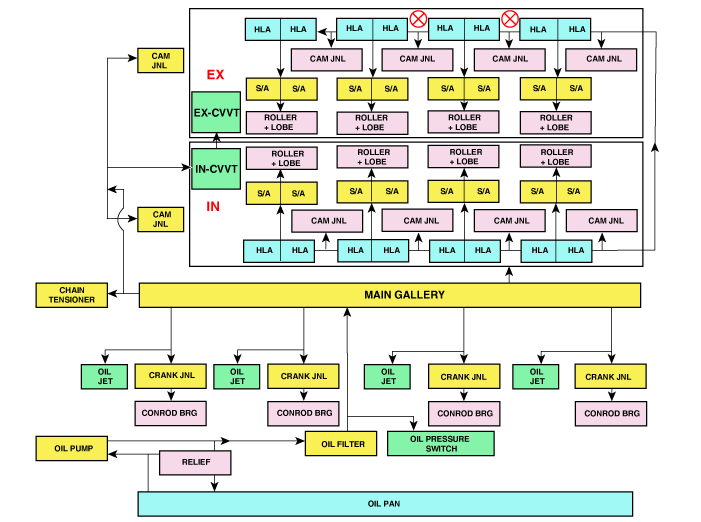

Диаграмма потока

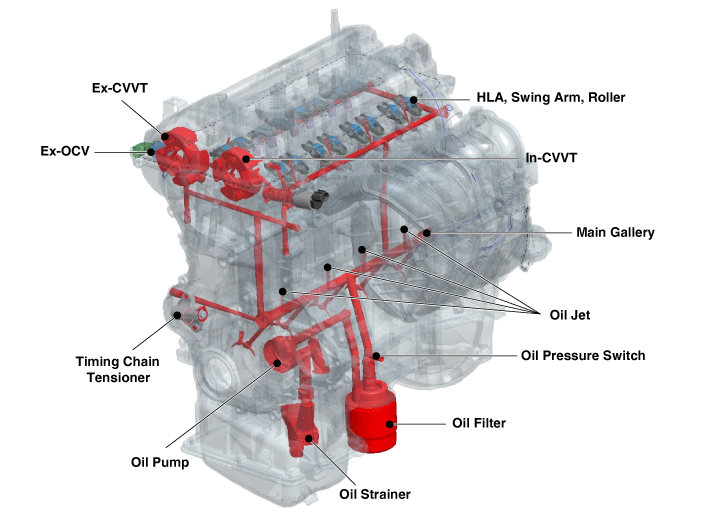

Диаграмма потока

Процедуры ремонта

Замена моторного масла и фильтра

1. 1

   Слейте моторное масло.

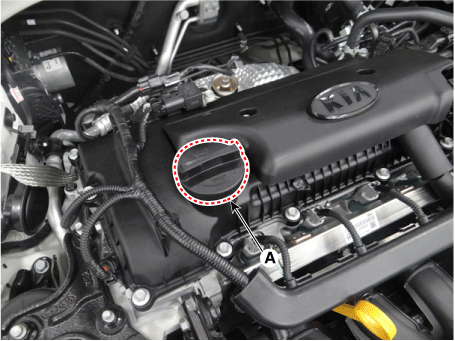

   1. Снимите крышку заливной горловины (А).

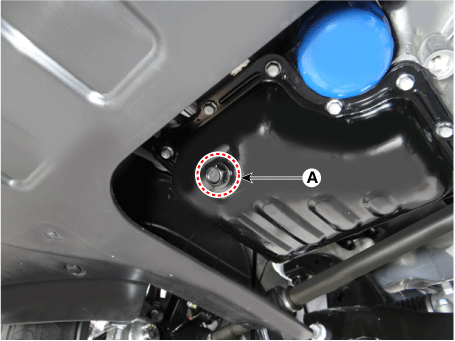

   2. Снимите пробку слива масла (А) и слейте масло в емкость.



2. 2

   Замените масляный фильтр.

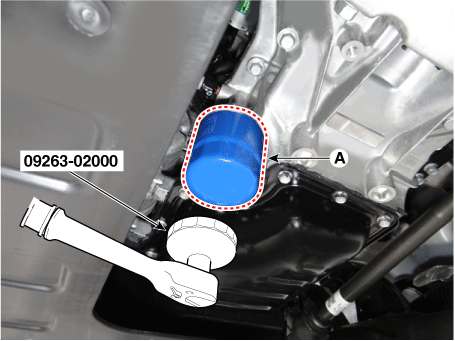

   1. Снимите масляный фильтр (А) с помощью SST (09263-02000).

   2. Проверьте и очистите поверхность установки масляного фильтра.

   3. Убедитесь, что номер детали нового масляного фильтра такой же, как у старого. один.

   4. Нанесите чистое моторное масло на прокладку нового масляного фильтра.

   5. Слегка завинтите масляный фильтр на место и затяните его, пока прокладка касается седла.

   6. Затяните его с моментом, указанным ниже.

      Момент затяжки : 11,8–15,7 Н·м



3. 3

   Установите пробку сливного отверстия с новой прокладкой.

   Момент затяжки : 34,3–44 Н·м

4. 4

   Залейте новое моторное масло, предварительно сняв датчик уровня моторного масла.

   Емкость

   Всего: 3,5 л (0,94 галлона США, 3,75 кварты США, 3,12 литр. кварты)

   Масляный поддон: 3,3 л (0,87 галлона США, 3,48 кварты США, 2,90 лмп. кварты)

   Слейте и залейте снова, включая масляный фильтр: 3,5 л (0,92 галлона США, 3,70 кварт США, 3,08 литр. кварты)

5. 5

   Установите крышку маслозаливной горловины.

6. 6

   Запустите двигатель и проверьте наличие утечек масла.

7. 7

   Повторно проверьте уровень моторного масла.

8. 8

   Чтобы сбросить интервал обслуживания до рекомендуемого пробега, см. раздел сервисного режима в руководстве пользователя для процедуры (если применимо).

осмотр

Проверка моторного масла

1. 1

   Проверьте качество моторного масла.

   Проверьте качество масла, попадание воды, обесцвечивание или разжижение.

   Если качество явно плохое, замените масло.

2. 2

   Проверьте уровень моторного масла.

   После прогрева двигателя в течение пяти минут остановите двигатель и проверьте уровень масла. Уровень должен быть между отметками «L» и «F» на щуп.

   Если уровень низкий, проверьте наличие утечек масла и долейте масло до отметки «F» на щупе.

Выбор двигателя Масло

Рекомендация

Для Европы, Австралии, общего экспорта, Центральной и Южной Америки

- API SN и ACEA C2 / 0W-20

Для Индии, Ближнего Востока, Ирана, Ливии, Алжира, Судана, Марокко, Туниса, Египта

- API SM и ILSAC GF-4/5W-30

- АСЕА А5/В5/5W-30

Допустимая марка масла

- API SL или выше

- ILSAC GF-3 или выше

- АСЕА А3/В3 или А3/В4

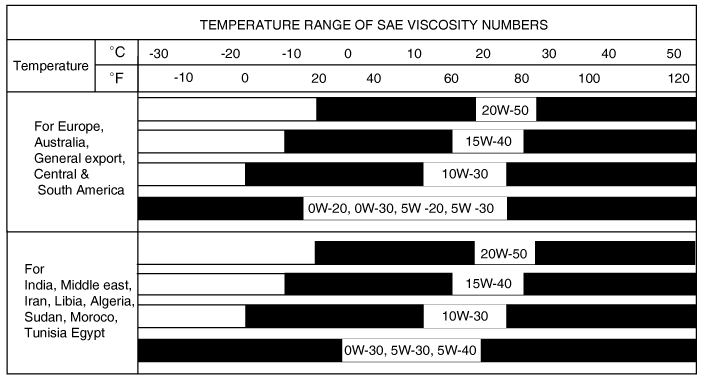

Допустимая вязкость масла по SAE
