Киа Рио: Система смазки/масляный насос

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Система смазки / Масляный насос

Процедуры ремонта

Удаление

1.	Слейте моторное масло. (См. Система смазки — «Моторное масло»)

2.	Снимите цепь привода ГРМ. (См. Систему синхронизации - «Цепь привода ГРМ»)

3.	Снимите масляный насос (А) с внешним ротором с блока цилиндров.

осмотр

Проверьте боковой зазор ротора.

(1)

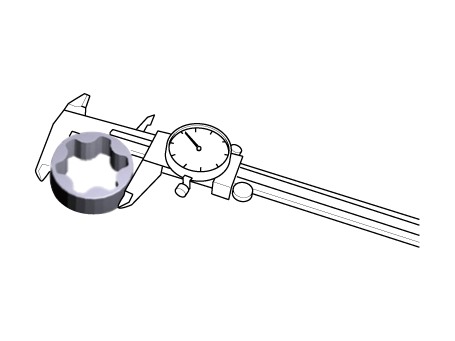

С помощью штангенциркуля измерьте диаметр внешнего ротора.

Стандартный диаметр:

46,781–46,820 мм (1,8417–1,8433 дюйма)

(2)

С помощью штангенциркуля измерьте диаметр блока цилиндров. отверстие масляного насоса.

Стандартный диаметр:

47 000–47,039 мм (1,8503–1,8519 дюйма)

(3)

Рассчитать разницу между внешним ротором и цилиндром отверстие блока.

Стандартный зазор:

0,180–0,258 мм (0,0071–0,0102 дюйма)

Проверьте зазор по ширине ротора.

(1)

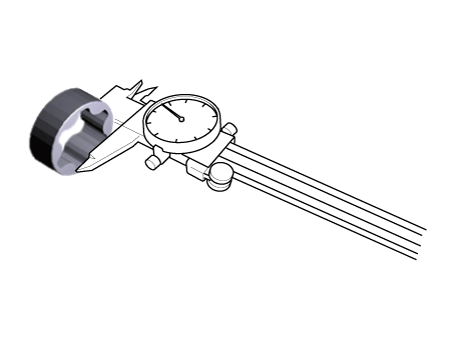

С помощью штангенциркуля измерьте ширину внешнего ротора.

Стандартная ширина:

17,46–17,48 мм (0,6874–0,6882 дюйма)

(2)

С помощью штангенциркуля измерьте диаметр блока цилиндров. отверстие масляного насоса.

Стандартная ширина:

17,55–17,57 мм (0,6909–0,6917 дюйма)

(3)

Вычислите разницу между внешним лотором и цилиндром отверстие блока.

Стандартный зазор:

0,040–0,090 мм (0,0015–0,0035 дюйма)

Монтаж

Установите масляный насос (А) с внешним ротором.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Нанесите моторное масло при сборке ротора.

2.	Установите остальные детали в порядке, обратном снятию.
