Kia Rio: система ESC (электронный контроль устойчивости) / модуль управления ESC

Kia Rio 2017-2023 YB Руководство по ремонту / Тормозная система / Система ESC (электронный контроль устойчивости) / Модуль управления ESC

Компоненты и расположение компонентов

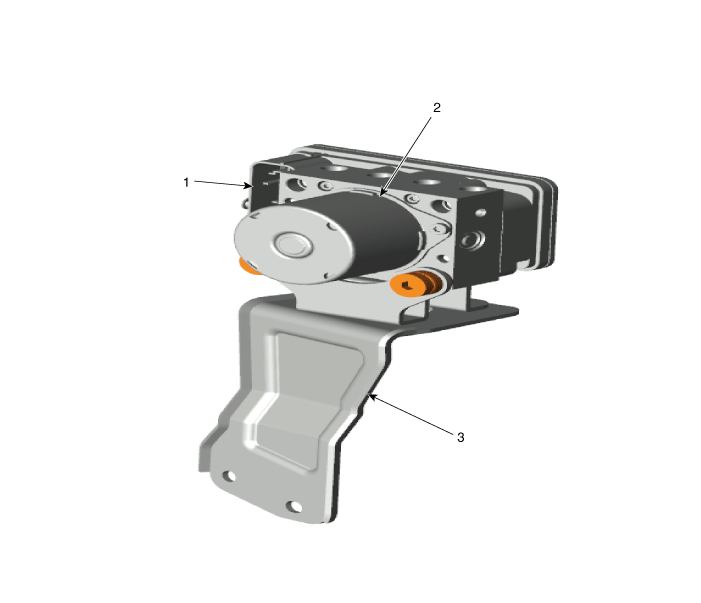

Компоненты

1. Разъем модуля управления ESC
2. Модуль управления ESC

3. Кронштейн регулятора скорости

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

•	Обязательно полностью удалите посторонние вещества из вокруг бачка с тормозной жидкостью и крышки, прежде чем открывать крышка резервуара. В противном случае это может привести к загрязнению тормозной жидкости и ухудшение тормозных характеристик.

•	Не проливайте тормозную жидкость на автомобиль, так как это может повредить краска. Если тормозная жидкость попала на краску, немедленно смыть водой.

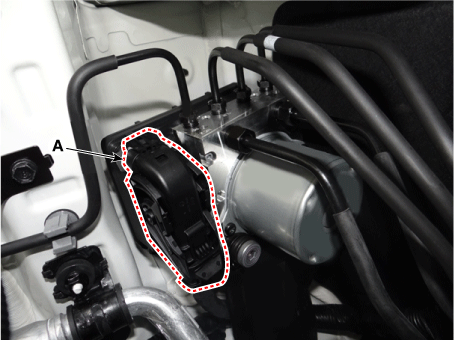

3.	Потяните вверх замок разъема ESC (A), а затем отсоедините разъем.

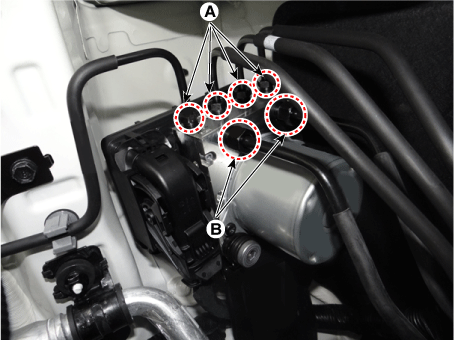

Отсоедините тормозные трубки от ECS, отвернув гайки против часовой стрелки. с помощью гаечного ключа.

Момент затяжки:

A: 13,7–16,7 Н·м (1,4–1,7 кгс·м, 10,1–12,3 фунт-фут)

B: 18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

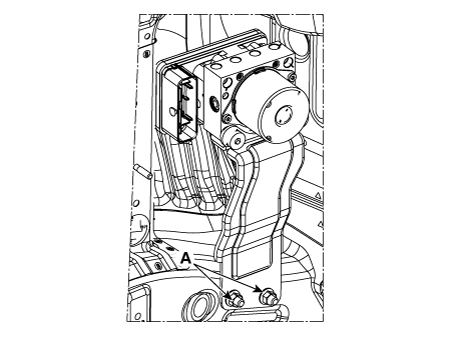

Ослабьте гайки кронштейна модуля управления ESC (A), а затем снимите ESC. Кронштейн модуля управления.

Момент затяжки:

16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт·фут)

•	Никогда не пытайтесь разобрать ESC.

•	ESC должен транспортироваться и храниться в.

•	Никогда не ударяйте по ESC.

Монтаж

1.	Установите в порядке, обратном снятию.

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Тормозная система»)

3.	Проведите вариантное кодирование.

4.	Проведите автоматическую калибровку сенсора.

5.	Проведите калибровку датчика продольного ускорения.

Диагностическая процедура по с помощью диагностического прибора

Выполните диагностическую процедуру с помощью диагностического устройства, как показано ниже:

Подсоедините разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя. площадку для устройства самодиагностики, а затем поверните устройство самодиагностики после ключа включен.

Выберите «модель автомобиля» и «ABS/ESC» на экране выбора автомобиля GDS, затем выберите ОК.

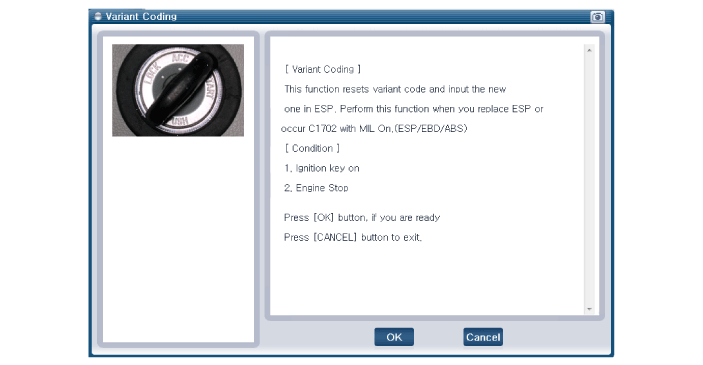

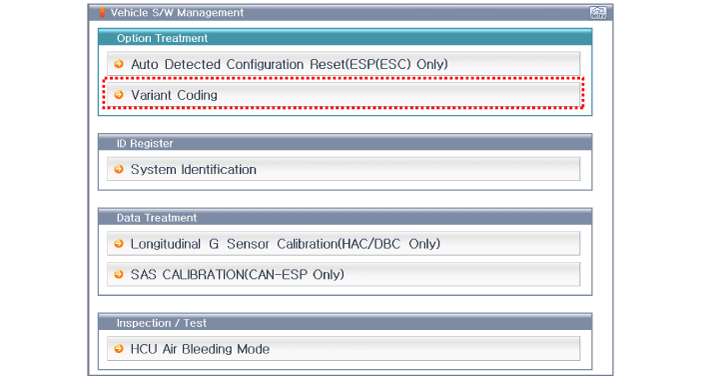

[Вариант кодирования]

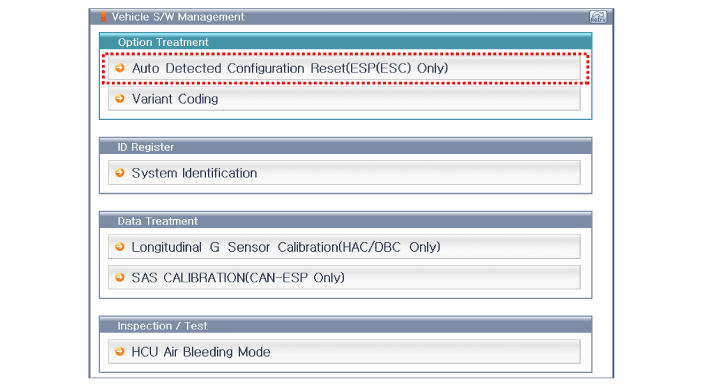

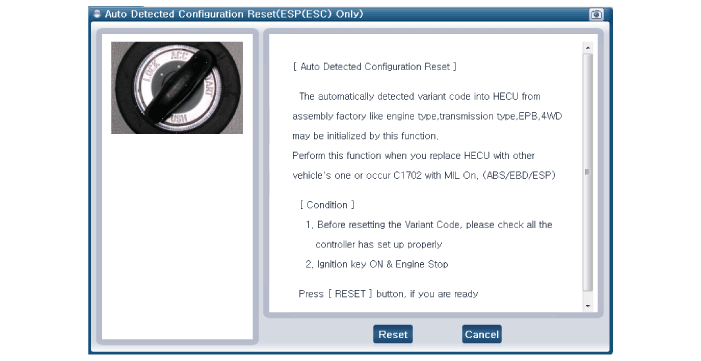

[Автоматическая калибровка датчика]

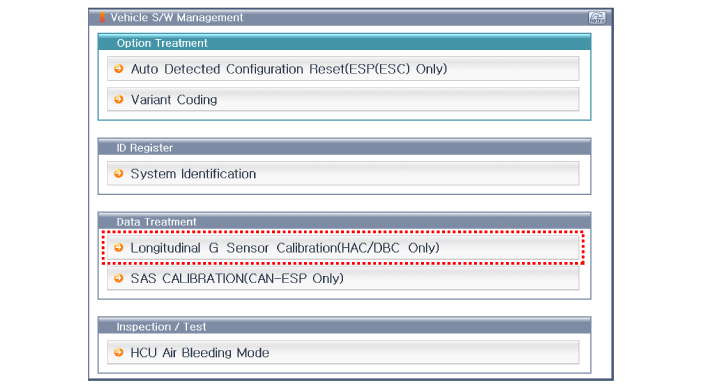

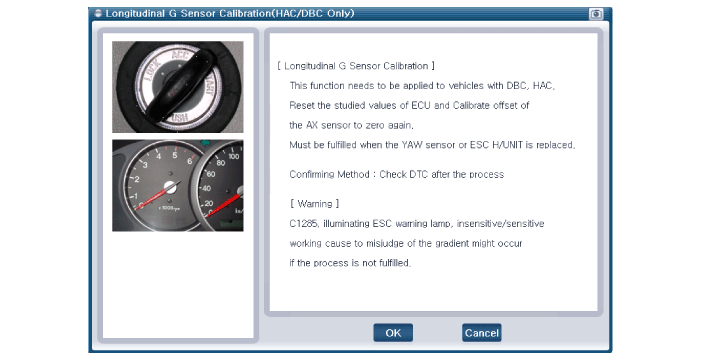

[Калибровка датчика продольного ускорения]
