Тормозная система

Сборка стояночного тормоза

Место в руководстве: Тормозная система
Общая информация — 8Обслуживание — 31Механическая система двигателя — 44Электрическая система двигателя — 14Система контроля выбросов — 9Управление двигателем/топливная система — 30Система сцепления — 10Механическая коробка передач — 10Автоматическая трансмиссия — 23Карданный вал и ось — 8Подвесная система — 15Рулевая система — 9Сдержанность — 14Тормозная система — 22Кузов (внутри и снаружи) — 115Электрическая система кузова — 84Отопление, вентиляция, кондиционирование воздуха — 28
53шагов
~318мин
4/5сложность
0102030405029.422Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 53

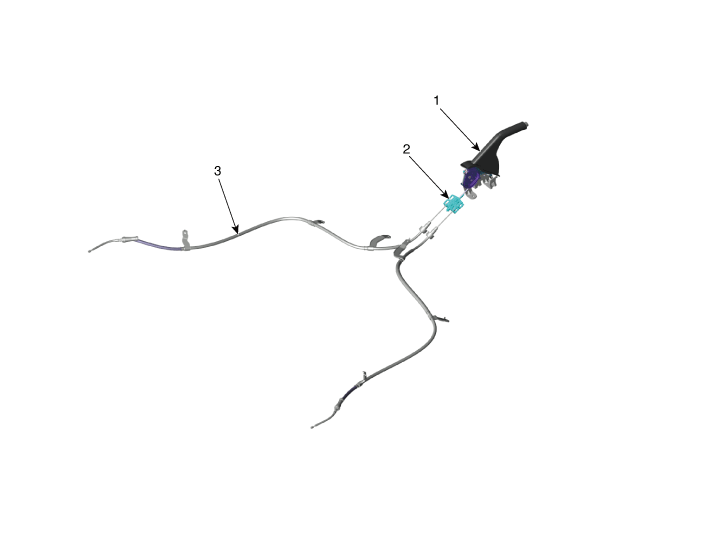

Компоненты и расположение компонентов

Компоненты

1. Рычаг стояночного тормоза
2. Эквалайзер в сборе		 3. Трос заднего стояночного тормоза

Процедуры ремонта

Удаление

Тип заднего дискового тормоза

  1. Снимите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

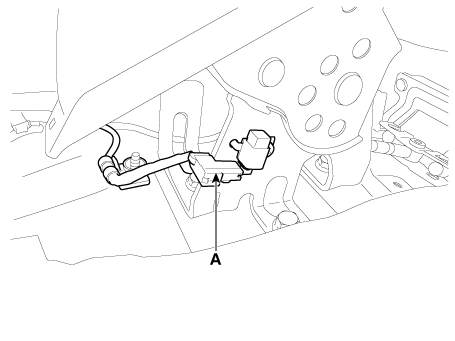

  2. Отсоедините разъем (А) выключателя стояночного тормоза.

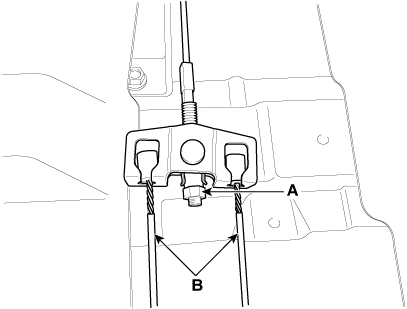

  3. Ослабьте регулировочную гайку (А) и тросы стояночного тормоза (В).

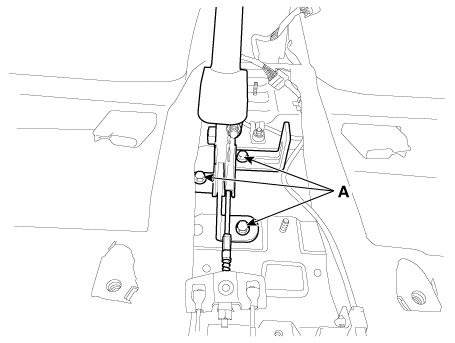

  4. Снимите узел рычага стояночного тормоза, открутив болты (А).

  5. Поднимите автомобиль и убедитесь, что он надежно закреплен.

  6. Снимите заднюю шину и колесо.

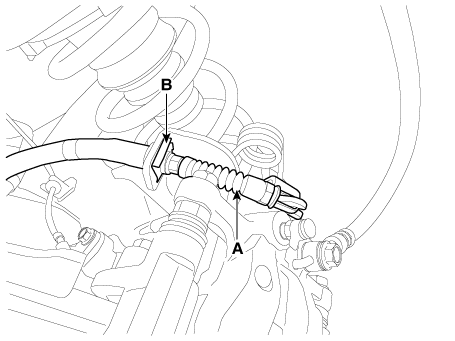

  7. Снимите трос стояночного тормоза (А), предварительно сняв зажим (В).

  8. Ослабьте болты кронштейна троса стояночного тормоза и снимите стояночный тормоз. кабель.

Тип заднего барабанного тормоза

  1. Снимите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

  2. Отсоедините разъем (А) выключателя стояночного тормоза.

  3. Ослабьте регулировочную гайку (А) и тросы стояночного тормоза (В).

  4. Снимите узел рычага стояночного тормоза, открутив болты (А).

  5. Поднимите автомобиль и убедитесь, что он надежно закреплен.

  6. Снимите заднюю шину и колесо.

  7. Снимите трос стояночного тормоза с тормозной колодки.

    (См. Тормозная система — «Задний барабанный тормоз»)

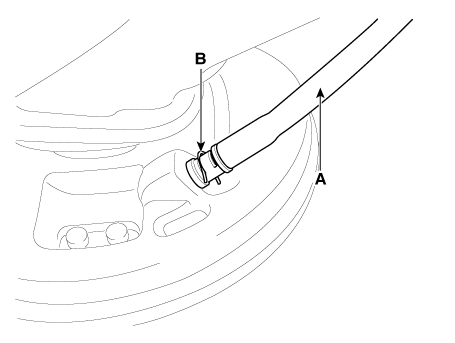

  8. Снимите трос стояночного тормоза (А), предварительно сняв зажим (В).

  9. Ослабьте болты кронштейна троса стояночного тормоза и снимите стояночный тормоз. кабель.

Монтаж

Тип заднего дискового тормоза

  1. Установите трос стояночного тормоза.

  2. Установите трос стояночного тормоза (А), а затем установите зажим (В).

  3. Установите заднюю шину и колесо.

  4. Установите узел рычага стояночного тормоза.

    Момент затяжки: 19,6–29 Н·м

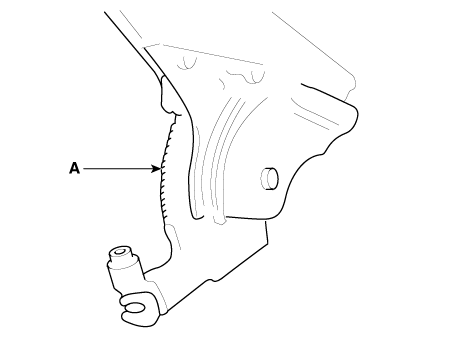

  5. Нанесите слой указанной смазки на каждую скользящую часть (A) пластина с храповым механизмом или собачка с храповым механизмом.

    Указанная смазка: Многоцелевая смазка SAE J310, NLGI №2

  6. Установите регулятор троса стояночного тормоза, затем отрегулируйте стояночный тормоз. ход рычага, поворачивая регулировочную гайку (А).

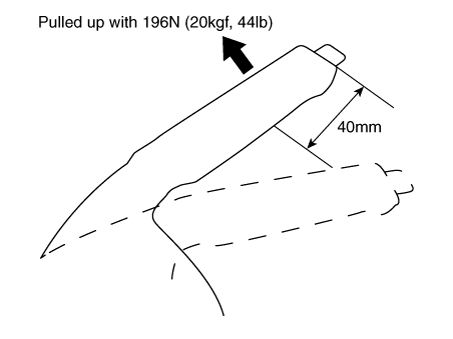

    Ход рычага стояночного тормоза:

    5–7 щелчков (потяните рычаг с усилием 196 Н (20 кгс, 44 фунта))

  7. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не тяните, когда задние колеса поворачиваются. При необходимости отрегулируйте.

  8. Убедитесь, что стояночные тормоза полностью затянуты при парковке. рычаг тормоза полностью поднят.

  9. Подсоедините разъем (А) выключателя стояночного тормоза.

    При нажатии на тормозной рычаг: непрерывность

    Когда рычаг тормоза отпущен: непрерывность отсутствует

  10. Установите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

Тип заднего барабанного тормоза

  1. Установите трос стояночного тормоза.

  2. Установите трос стояночного тормоза (А), а затем установите зажим (В).

  3. Снимите тормозную колодку.

    (См. Тормозная система — «Задний барабанный тормоз»)

  4. Установите заднюю шину и колесо.

  5. Установите узел рычага стояночного тормоза.

  6. Нанесите слой указанной смазки на каждую скользящую часть (A) пластина с храповым механизмом или собачка с храповым механизмом.

    Указанная смазка: Многоцелевая смазка SAE J310, NLGI №2

  7. Установите регулятор троса стояночного тормоза, затем отрегулируйте стояночный тормоз. ход рычага, поворачивая регулировочную гайку (А).

    Ход рычага стояночного тормоза:

    5–7 щелчков (потяните рычаг с усилием 196 Н (20 кгс, 44 фунта))

  8. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не тяните, когда задние колеса поворачиваются. При необходимости отрегулируйте.

  9. Убедитесь, что стояночные тормоза полностью затянуты при парковке. рычаг тормоза полностью поднят.

  10. Подсоедините разъем (А) выключателя стояночного тормоза.

    При нажатии на тормозной рычаг: непрерывность

    Когда рычаг тормоза отпущен: непрерывность отсутствует

  11. Установите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

Регулировка хода рычага стояночного тормоза

  1. Снимите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

  2. Нанесите слой указанной смазки на каждую скользящую часть (A) пластина с храповым механизмом или собачка с храповым механизмом.

    Указанная смазка: Многоцелевая смазка SAE J310, NLGI №2

  3. Установите регулятор троса стояночного тормоза, затем отрегулируйте стояночный тормоз. ход рычага, поворачивая регулировочную гайку (А).

    Ход рычага стояночного тормоза:

    5–7 щелчков (потяните рычаг с усилием 196 Н (20 кгс, 44 фунта))

  4. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не тяните, когда задние колеса поворачиваются. При необходимости отрегулируйте.

  5. Убедитесь, что стояночные тормоза полностью затянуты при парковке. рычаг тормоза полностью поднят.

  6. Установите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

Регулировка зазора колодок стояночного тормоза

Тип заднего барабанного тормоза

  1. Нажмите педаль тормоза несколько раз, чтобы включить саморегулирующийся тормоз.

Тип заднего дискового тормоза

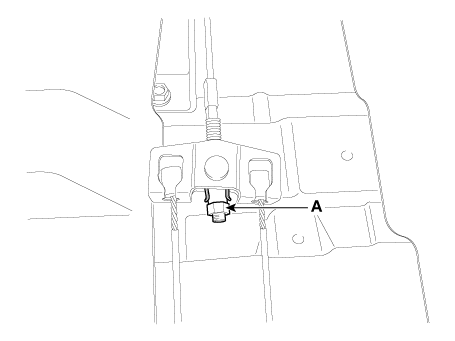

  1. Снимите напольную консоль, чтобы добраться до регулировочной гайки.

  2. Ослабьте трос стояночного тормоза, пока оба рычага управления не установятся полностью. выключенное положение.

  3. Приведите тормозные колодки в рабочее положение, нажав на педаль тормоза. нажимайте педаль несколько раз, пока не почувствуете сопротивление.

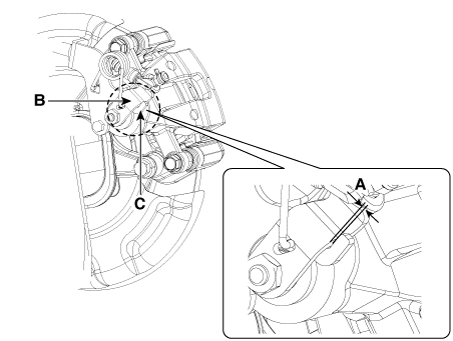

  4. Натяните трос стояночного тормоза, затягивая регулировочную гайку, пока рычаги управления на обоих суппортах поднимаются от упора до расстояния (A) между рабочим рычагом (B) и стопором (C).

    Расстояние (А): макс. 1,5 мм (0,06 дюйма)

  5. Рычаг стояночного тормоза в автомобиле должен находиться в полностью отпущенном положении.

  6. Если тросы ручного тормоза были заменены, включите стояночный тормоз на несколько секунд. раз с максимальным усилием растянуть тросы стояночного тормоза, а затем проконтролировать регулировка как указано выше.

  7. Проверьте колеса на их свободный ход.

  8. Установите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

  9. Тест-драйв.
