Датчик температуры испарителя

Описание и работа

Описание

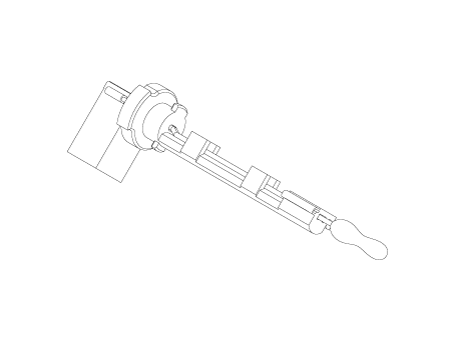

Датчик температуры испарителя определяет температуру ядра испарителя. и отключите питание реле компрессора, чтобы предотвратить замерзание испарителя. чрезмерное охлаждение.

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем датчика температуры испарителя.

3. 3

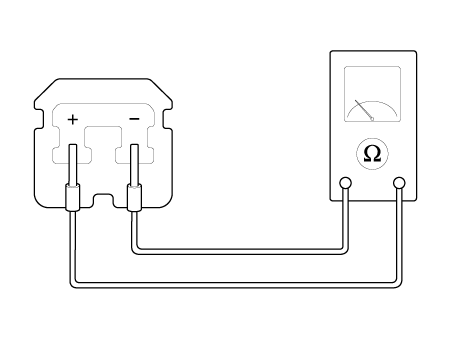

   Измерьте сопротивление между выводами «+» и «-» температуры испарителя. датчик.



4. 4

   Подсоедините разъем датчика температуры испарителя.

5. 5

   Запустите двигатель и включите переключатель кондиционера, затем измерьте напряжение между клеммы разъема жгута.

   Спецификация

   Температура ядра испарителя [°C (°F)]	Сопротивление [кОм]
   -10 (14)	17,7 - 18,2
   0 (32)	11,3 - 11,5
   10 (50)	7,3 - 7,5
   20 (68)	4,8 - 5,0
   30 (86)	3,2 - 3,4
   40 (104)	2,2 - 2,4

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

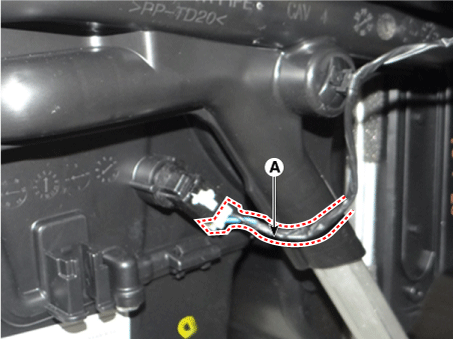

   Отсоедините разъем датчика температуры испарителя (А).



3. 3

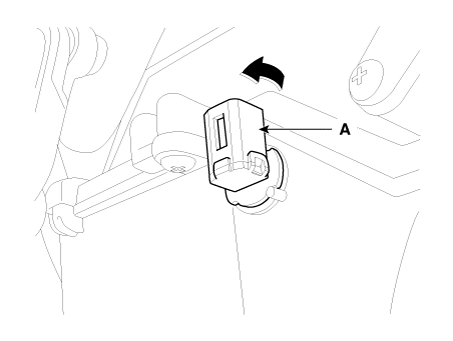

   Снимите датчик температуры испарителя (А), вытянув его после поворот на 90° против часовой стрелки.



4. 4

   Установка производится в порядке, обратном снятию.
