Датчик фронтального удара (FIS)

Описание и работа

Описание

• Датчик лобового столкновения (FIS) установлен в переднем концевом модуле (FEM). Это дистанционные датчики, которые обнаруживают ускорение из-за столкновения в его момент. место монтажа. Основное назначение датчика лобового удара (FIS) должен обеспечить индикацию столкновения. Датчик лобового столкновения (FIS) отправляет данные об ускорении в SRSCM.

• Это дистанционные датчики, которые обнаруживают ускорение из-за столкновения на место его установки.

• Основная цель датчика лобового удара (FIS) состоит в том, чтобы обеспечить указание на столкновение. Датчик лобового удара (FIS) посылает ускорение данные в SRSCM.

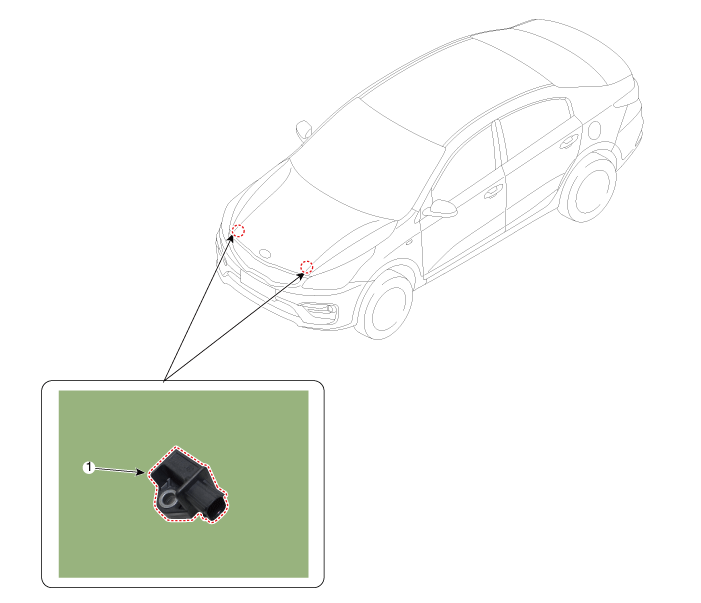

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора и подождите не менее тридцати секунд до начала работы.

2. 2

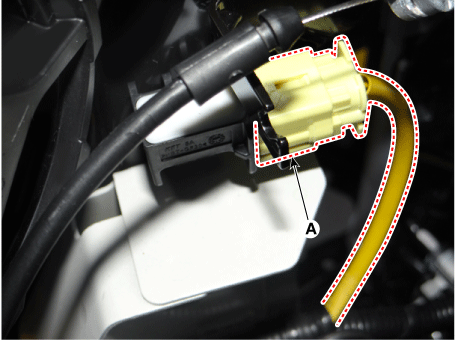

   Отсоедините разъем датчика лобового столкновения (А).



3. 3

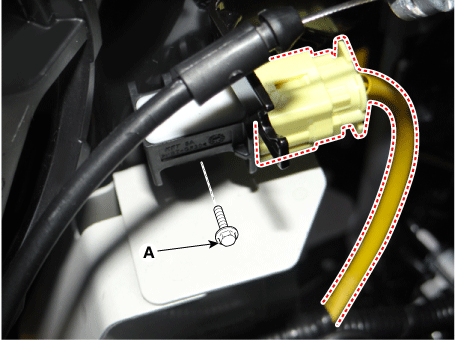

   Снимите крепежный болт датчика лобового столкновения (А).



Монтаж

1. 1

   Установите новый датчик фронтального удара.

2. 2

   Затяните болт крепления датчика лобового столкновения.

   Момент затяжки : 3,0–4 Н·м

3. 3

   Подключить датчик лобового удара.

4. 4

   Подсоедините отрицательную клемму аккумуляторной батареи.

5. 5

   После установки датчика фронтального удара проверьте правильность работы системы:

   • Включите зажигание; индикатор SRS должен быть включен горит около шести секунд, а затем гаснет.
