Переключатель PAB ВКЛ/ВЫКЛ

Описание и работа

Описание

Водитель может управлять состоянием срабатывания подушки безопасности пассажира (включить или отключить) с помощью этого переключателя PAB ON/OFF.

Выключатель подушки безопасности пассажира (PAB) ON/OFF установлен в боковой крышке защитной панели.

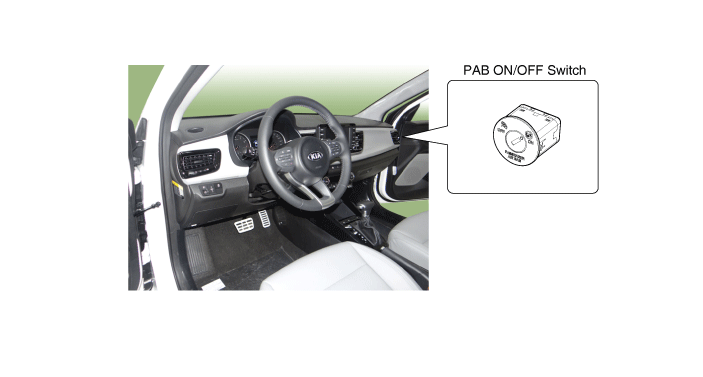

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Выньте ключ зажигания из автомобиля.

2. 2

   Отсоедините отрицательный кабель аккумулятора и подождите не менее трех минут. до начала работы.

3. 3

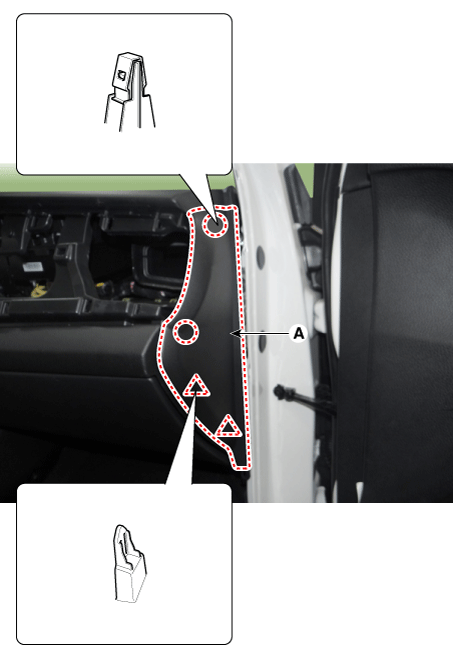

   Снимите боковую крышку аварийной подушки (А).



4. 4

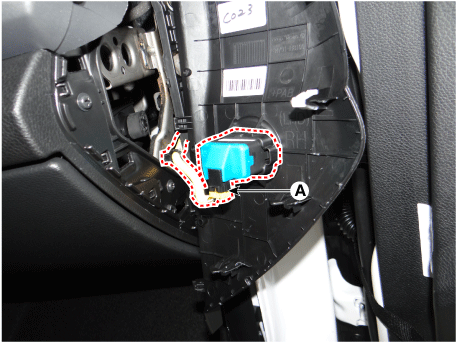

   Отсоедините разъем переключателя PAB ON/OFF (A).



5. 5

   Снимите выключатель PAB ON/OFF.

Монтаж

1. 1

   Выньте ключ зажигания из автомобиля.

2. 2

   Отсоедините отрицательный кабель аккумулятора и подождите не менее трех минут. до начала работы.

3. 3

   Установите выключатель PAB ON/OFF на боковую крышку аварийной подушки.

4. 4

   Подсоедините разъем переключателя PAB ON/OFF.

5. 5

   Установите боковую крышку аварийной подушки.

   (См. Кузов — «Боковая крышка аварийной подушки»)

6. 6

   После установки SRSCM проверьте правильность работы системы:

   • Включите зажигание; индикатор SRS должен гореть включается примерно на шесть секунд, а затем гаснет.
