Kia Rio: SRSCM/датчик бокового удара (SIS)

Kia Rio 2017-2023 YB Руководство по ремонту / Сдержанность / SRSCM / Датчик бокового удара (SIS)

Описание и работа

Описание

•	Система датчика бокового удара (SIS) состоит из двух датчиков бокового удара давления. Датчик (P-SIS), установленный в каждом центре модуля передней двери. (левый и правый).

•	Датчик бокового удара давления также называется P-SIS, потому что он определяет давление из-за столкновения в месте его установки.

•	Датчик бокового удара также называется A-SIS, потому что он определяет ускорение.

•	SRSCM определяет срабатывание подушки безопасности и время срабатывания через сигнал столкновения SIS, когда произошло столкновение.

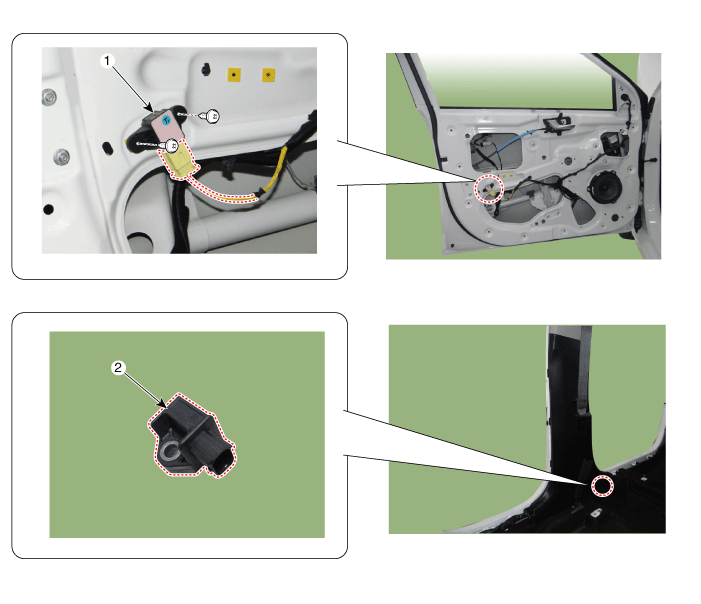

Компоненты и расположение компонентов

Компоненты

1. Давление датчика бокового удара (П-СИС)

2. Передний гравитационный боковой удар Датчик (G-SIS)

Процедуры ремонта

Удаление

Боковой удар под давлением датчик (P-SIS)

1.	Отсоедините отрицательную клемму аккумулятора и подождите не менее тридцати секунд до начала работы.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

3.	Снимите датчик бокового удара под давлением (А).

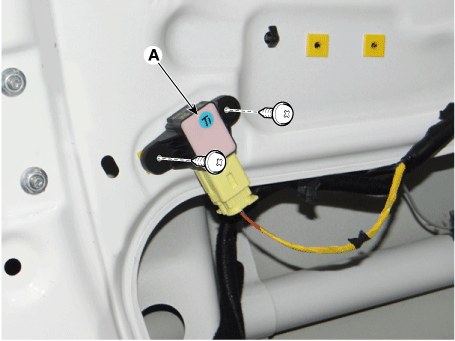

4.	Ослабьте винт крепления датчика бокового давления и снимите датчик. (А).

Передняя сторона силы тяжести датчик удара (G-SIS)

1.	Отсоедините отрицательную клемму аккумулятора и подождите не менее тридцати секунд до начала работы.

2.	Снимите обивку центральной стойки. (См. Кузов — «Отделка центральной стойки»)

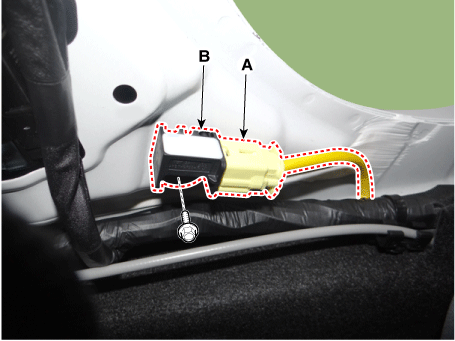

3.	После отсоединения разъема датчика бокового удара (А) и ослабления болт (B), снимите датчик.

Монтаж

Боковой удар под давлением датчик (P-SIS)

1.	Отсоедините отрицательную клемму аккумулятора и подождите не менее тридцати секунд до начала работы.

Установите винты нажимного датчика бокового удара.

Момент затяжки :

3,0–4,0 Н·м (0,3–0,4 кгс·м, 2,2–2,9 фунт-фут)

3.	Подсоедините датчик бокового удара давления.

4.	Установить обшивку передней двери. (См. Кузов — «Облицовка передней двери»)

5.	Подсоедините отрицательную клемму аккумуляторной батареи.

После установки датчика бокового удара под давлением убедитесь в исправности системы. операция:

• Включите зажигание; индикатор SRS должен быть включен горит около шести секунд, а затем гаснет.

•	Вы должны соблюдать указанные моменты затяжки с указанным инструментом, потому что Давление – датчики бокового удара (P-SIS) может быть сломана или может быть повернута гайка POP-NUT.

•	Могут возникнуть проблемы с долговечностью P-SIS или характеристики обнаружения удара могут ухудшиться, если POP-NUT вращается.

•	Дверной модуль нельзя трансформировать, так как SRSCM определяет удар по датчику давления в двери модуль.

Передняя сторона силы тяжести датчик удара (G-SIS)

1.	Отсоедините отрицательную клемму аккумулятора и подождите не менее тридцати секунд до начала работы.

Подсоедините разъем датчика бокового удара (А) и затяните болт (Б).

Момент затяжки :

3,0–4,0 Н·м (0,8–10,4 кгс·м, 2,2–2,9 фунт-фут)

3.	Установить обшивку передней двери. (См. Кузов — «Облицовка передней двери»)

4.	Подсоедините отрицательную клемму аккумуляторной батареи.

5.	После установки датчика бокового удара убедитесь в правильности работы системы: • Включите зажигание; индикатор SRS должен быть включен горит около шести секунд, а затем гаснет.
