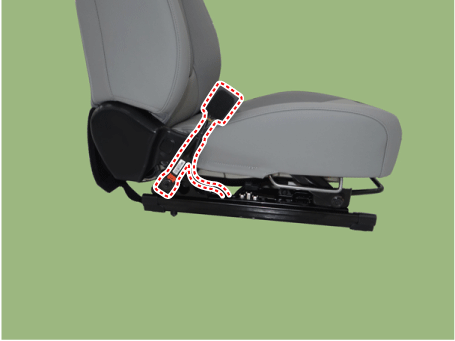

Выключатель пряжки ремня безопасности (BS)

Описание и работа

Описание

SRSCM должен контролировать состояние ремней безопасности водителя и переднего пассажира. пряжка. SRSCM предоставляет по одному штифту для сиденья водителя и переднего пассажира. вход состояния пряжки ремня. Цепь замка ремня безопасности работает от внутреннего усилителя. напряжение, подаваемое модулем SRSCM, и использует заземление корпуса для возврата сигнала. статус пряжки должен изменить развертывание SRSCM. Если статус пряжки расстегнут, соответствующий натяжитель не будет деактивирован.

Компоненты и расположение компонентов

Компоненты

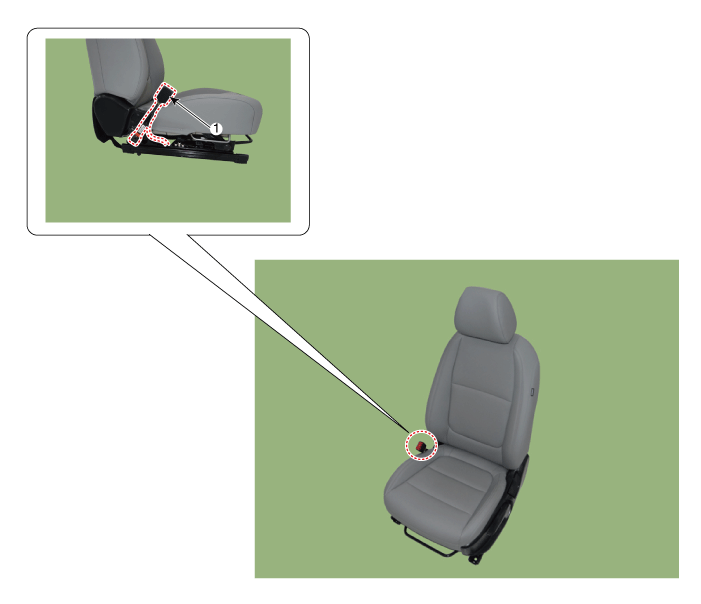

1. Выключатель замка ремня безопасности (BS)

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Снимите переднее сиденье в сборе.

   (См. Кузов — «Переднее сиденье в сборе»)

3. 3

   Ослабьте крепежный болт и снимите выключатель замка ремня безопасности.



Монтаж

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Установите в порядке, обратном снятию.

3. 3

   Подсоедините отрицательную клемму аккумуляторной батареи.

4. 4

   После установки выключателя замка ремня безопасности убедитесь в правильности работы системы:

   • Включите зажигание; индикатор SRS должен гореть около шести секунд, а затем погаснет.
