Ретрактор заднего центрального ремня безопасности

Компоненты и расположение компонентов

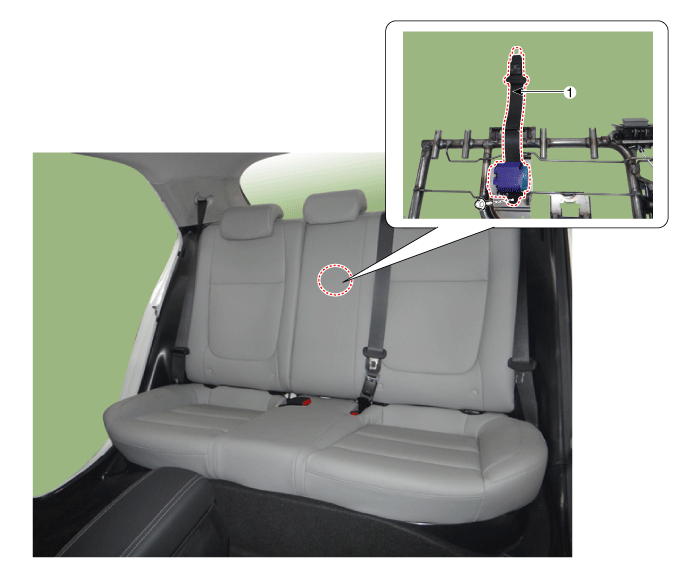

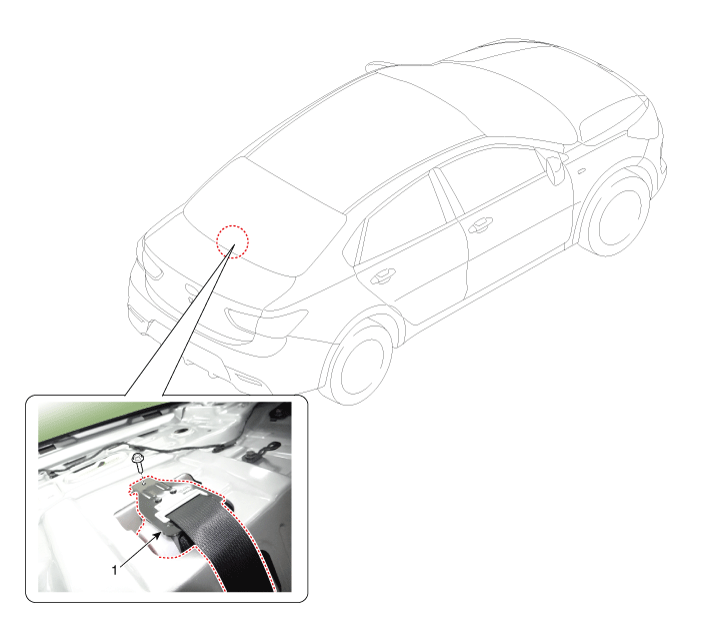

Расположение компонента

[5 дверь]

[4 двери]

Процедуры ремонта

Замена

[5 дверь]

1. 1

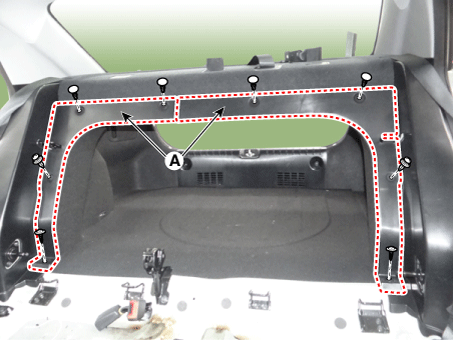

   Снимите обивку спинки заднего сиденья.

   (См. Заднее сиденье — «Крышка спинки заднего сиденья»)

2. 2

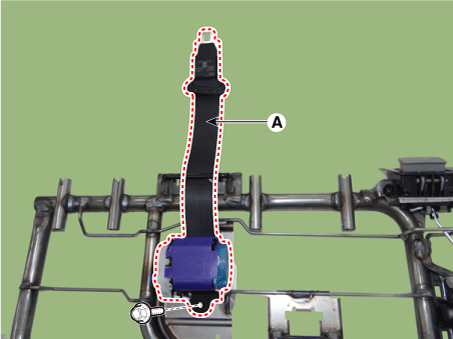

   Снимите натяжитель ремня безопасности заднего центрального сиденья (А) после ослабления крепления. болт.

   Момент затяжки : 39,2–54 Н·м



3. 3

   Установите в порядке, обратном снятию.

[4 двери]

1. 1

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

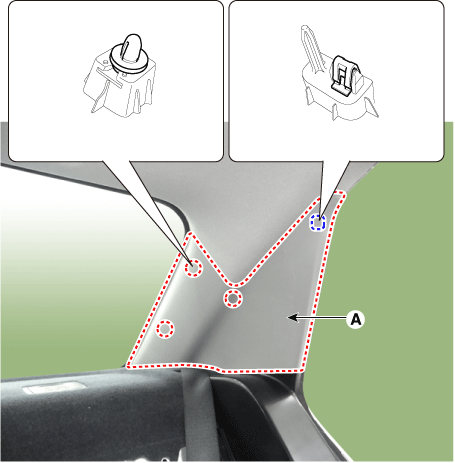

   Снимите облицовку задней стойки (А) с помощью съемника.



3. 3

   Снять обшивку порога задней двери.



4. 4

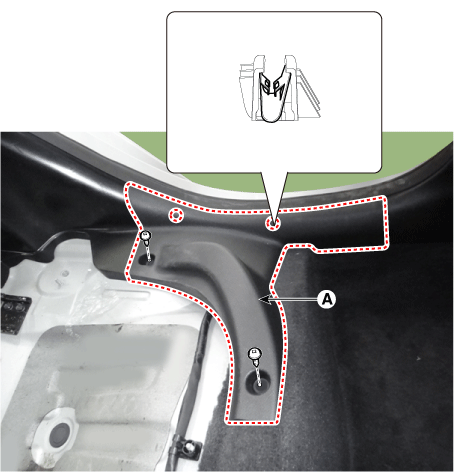

   Снимите облицовку задней перегородки (А), потеряв крепежный винт.



5. 5

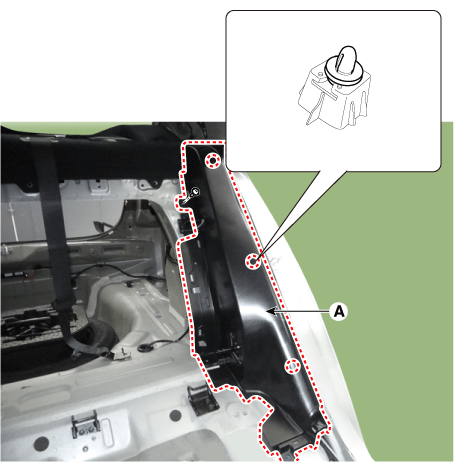

   Снимите облицовку задней колесной арки (А), потеряв крепежный винт.



6. 6

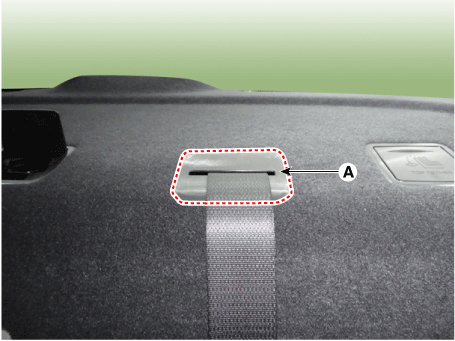

   Снимите кожух заднего центрального ремня безопасности (А).



7. 7

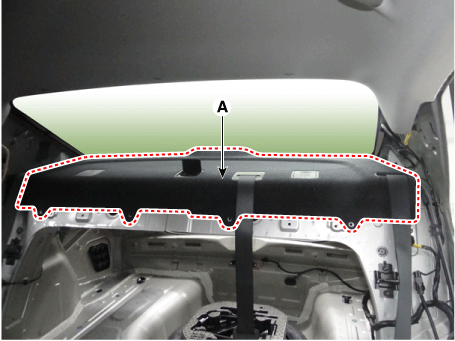

   Снимите заднюю обшивку лотка для пакетов (А).



8. 8

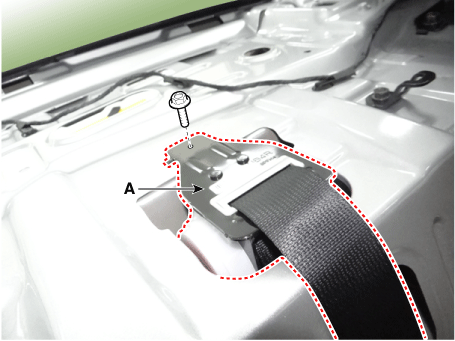

   Снимите натяжитель ремня безопасности заднего центрального сиденья (А) после ослабления крепления. болт.

   Момент затяжки : 39,2–54 Н·м



9. 9

   Установите в порядке, обратном снятию.
