Kia Rio: ABS (антиблокировочная система тормозов) / датчик скорости заднего колеса

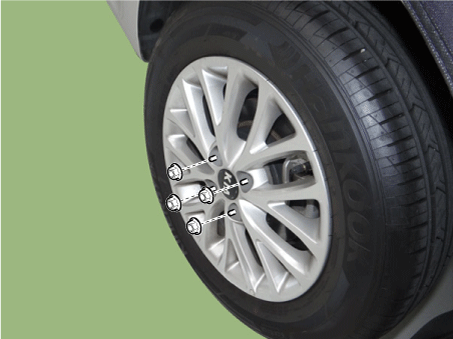

Снимите заднее колесо и шину.

Отсоедините датчик скорости заднего колеса.

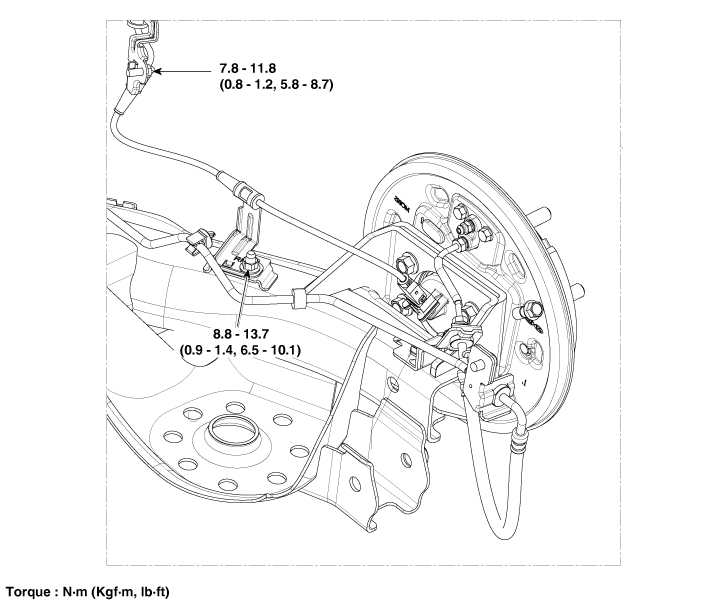

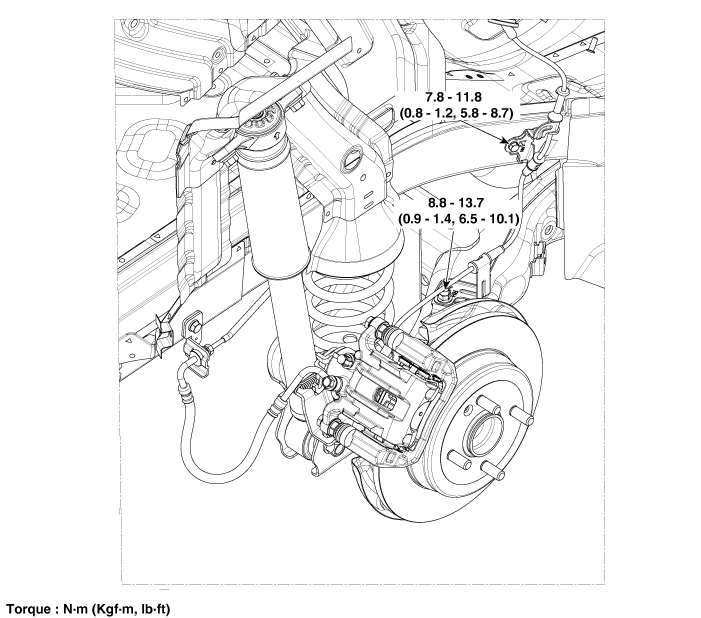

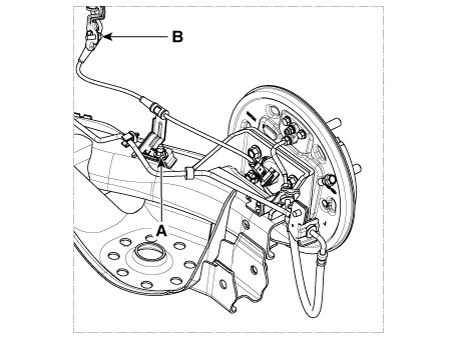

Ослабьте гайку (А) и болт (В).

Тип барабана

Тип диска

Снимите заднее сиденье.

(См. кузов — «Заднее сиденье в сборе»)

Снять обивку дверного проема.

(См. кузов — «Облицовка дверных протертостей»)

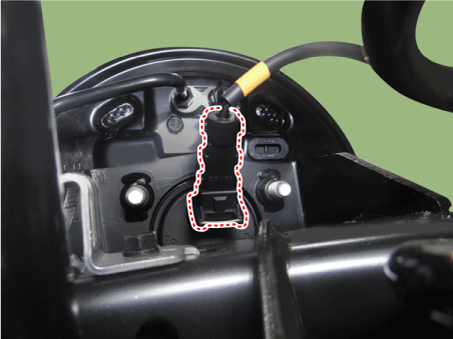

Отсоедините разъем датчика скорости заднего колеса.

Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.

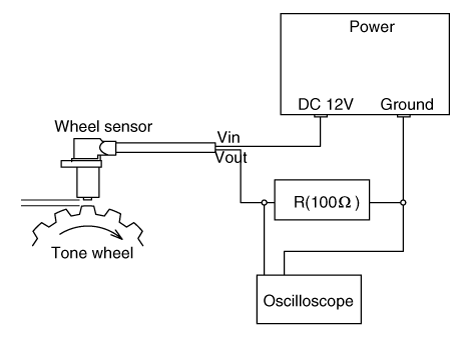

Для защиты датчика скорости вращения колеса при измерении выходного сигнала необходимо использовать резистор 100 Ом, как показано на рисунке.

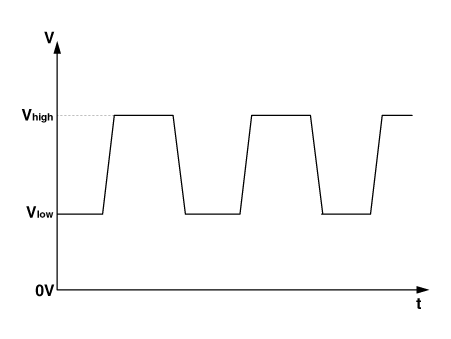

Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.

Снимите узел подшипника ступицы заднего колеса.

(См. Приводной вал и ось — «Задняя ось в сборе»)

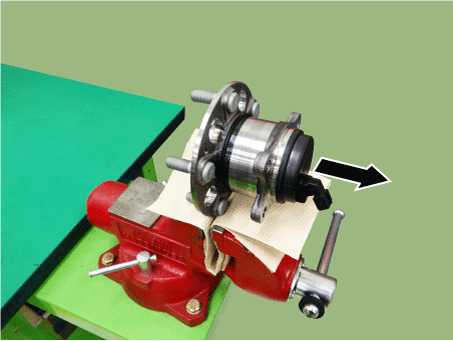

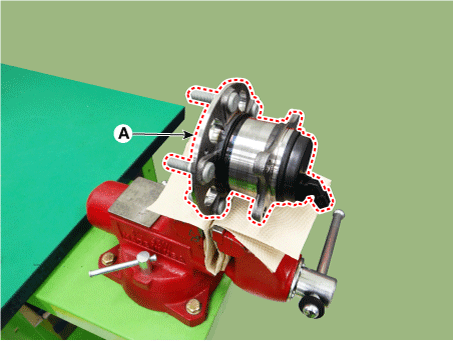

Закрепите узел подшипника задней ступицы (А) в тисках.

• При фиксации на тисках используйте ткань, чтобы не повредить ступичный подшипник в сборе. • Будьте осторожны, если чрезмерное усилие для фиксации в тисках может повредить узел подшипника ступицы.

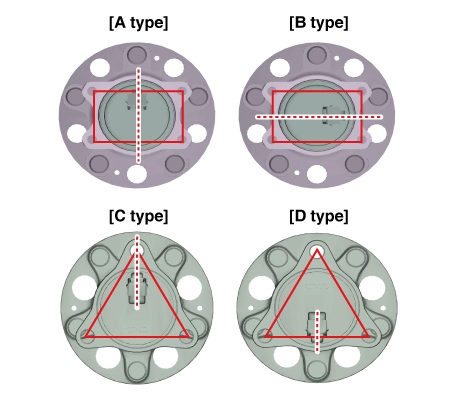

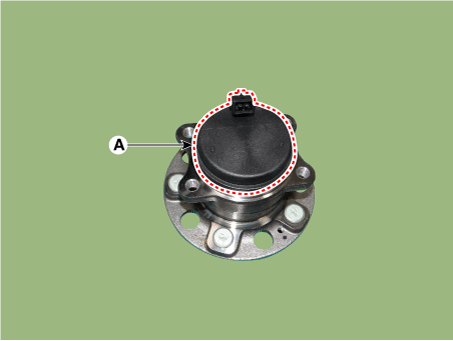

Проверьте направление крышки датчика (A).

Прежде чем снимать колпачок датчика, проверьте направление датчика. колпачковый разъем.

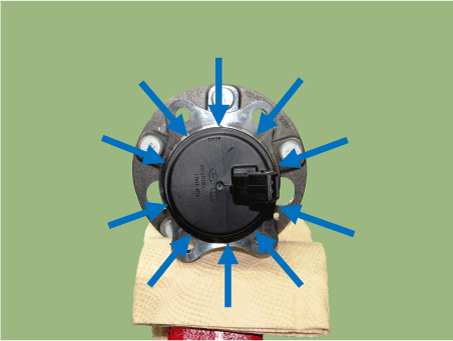

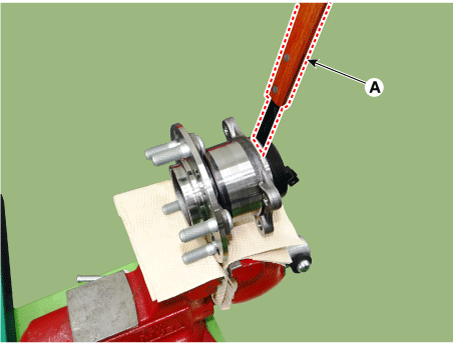

Снимите крышку датчика, ударив молотком по зазору между крышкой датчика и ступицей. подшипник в сборе с помощью скребка (A).

• Чтобы понемногу увеличивать щель, забивая вокруг крышки подшипника 10-20 раз. • Снимая колпачок датчика, снимайте его прямо направлении, чтобы не повредить колесо тона или кодировщик. • Будьте осторожны, чтобы не повредить узел подшипника ступицы при с помощью молотка.

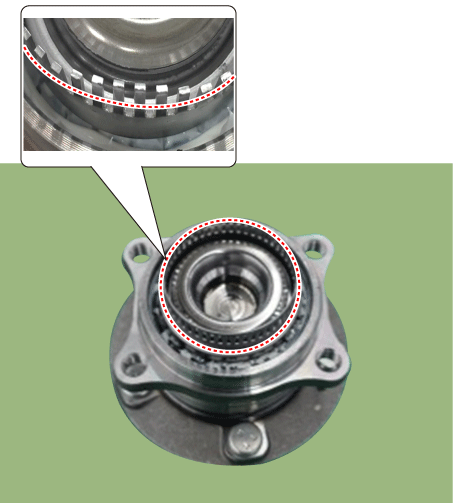

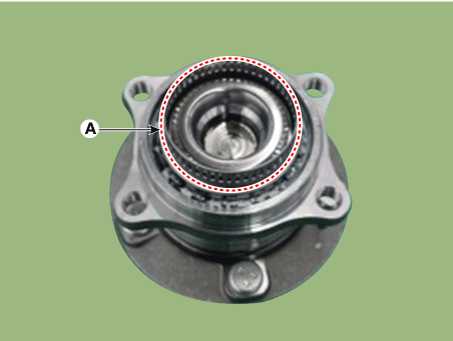

Проверьте, не искажено ли и не повреждено ли колесо тона или энкодер (A).

• Проверьте, не повреждено ли тональное колесо или энкодер после снятия крышку датчика и замените подшипник ступицы, если он был деформирован. • Если тоновое колесо деформировано, может возникнуть MIL ON или другие проблемы.

Расположите крышку датчика в том же направлении, что и разъем крышки датчика. (A) как вы проверили перед удалением.

Перед установкой крышки сенсора не допускайте попадания внутрь посторонних предметов. и загрязнения в узел подшипника ступицы.

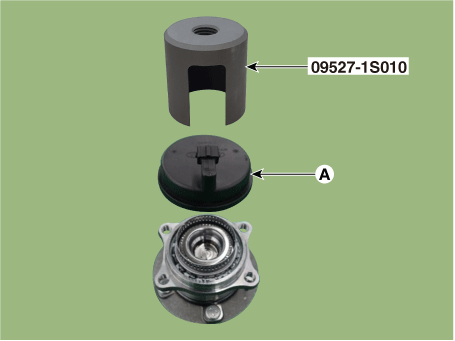

Установите крышку датчика (A) с помощью специального сервисного инструмента (09527-1S010).

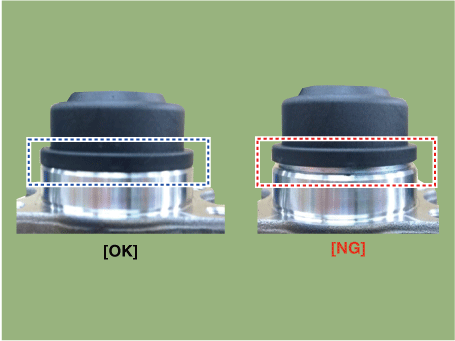

• Будьте осторожны, чтобы не наклониться в одну сторону при установке колпачок сенсора, так как это может привести к повреждению колеса тона или энкодера. • При установке крышки датчика ударять по ней до тех пор, пока исчез зазор между крышкой датчика и ступичным подшипником в сборе. • Руководство по специальным сервисным инструментам. № ССТ нержавеющая сталь Внутренний диаметр Внешний диаметр крышки датчика 09527-2W110 Φ82,1 Φ81.2, Φ81.4 09527-1С010 Φ58,9 Φ58,4 09527-АЛ100 Φ60 Φ59,5 09527-АЛ200 Φ65,9 Φ65,3 09527-АЛ300 Φ67,4 Φ67,2 09527-АЛ400 Φ73,2 Φ72,6 09527-АЛ500 Φ87,2 Φ86,6

Установите узел подшипника ступицы заднего колеса.

(См. Приводной вал и ось — «Задняя ось в сборе»)
