Датчик скорости переднего колеса

Компоненты и расположение компонентов

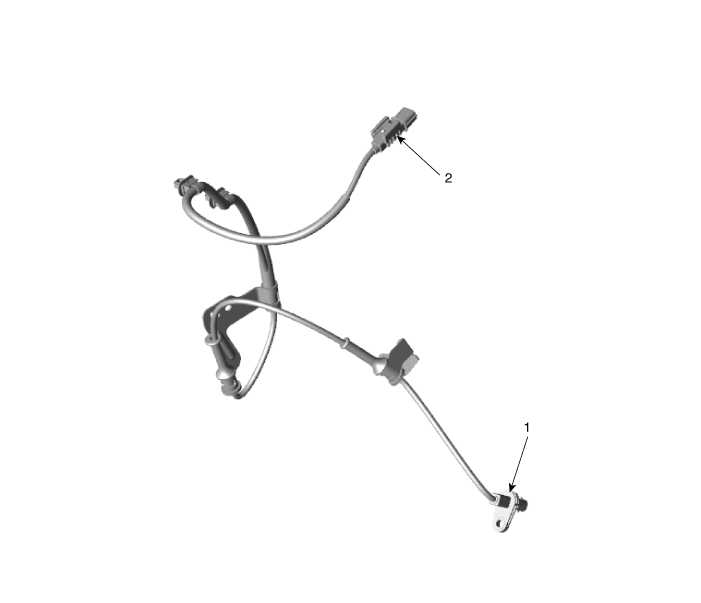

Компоненты

Процедуры ремонта

Удаление

1. 1

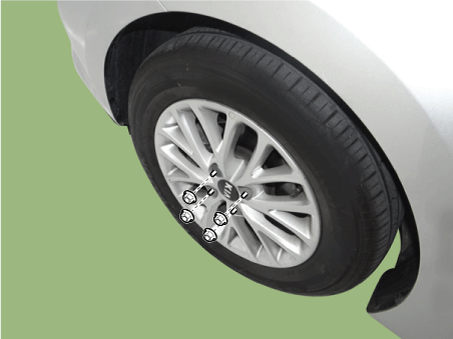

   Снимите переднее колесо и шину.

   Момент затяжки: 107,9–128 Н·м



2. 2

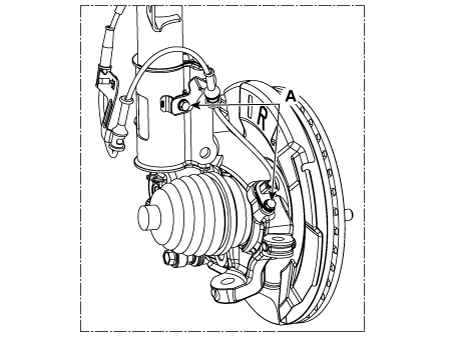

   Ослабьте болт (А) и затем отсоедините датчик скорости вращения колеса.

   Момент затяжки : 7,8–11,8 Н·м



3. 3

   Снимите защиту переднего колеса.

   (См. Кузов — «Защита переднего колеса»)

4. 4

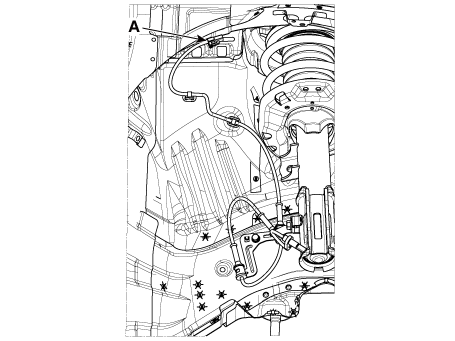

   Отсоедините разъем датчика скорости вращения колеса (А).



5. 5

   Установите в порядке, обратном снятию.

осмотр

1. 1

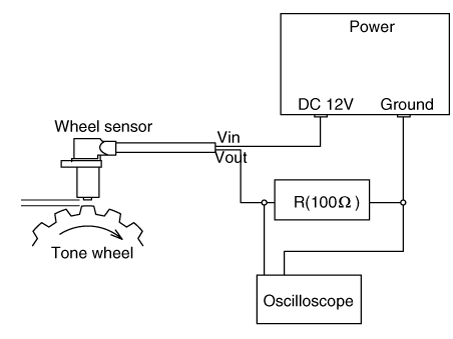

   Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.



2. 2

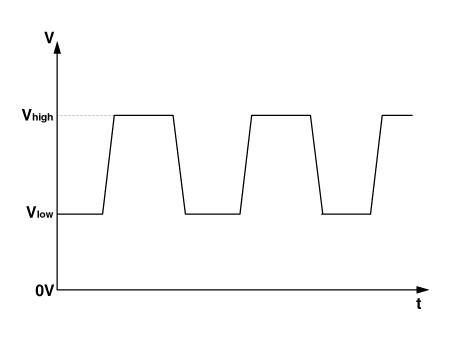

   Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.



   V_низкий: 0,59–0,84 В V_высокий: 1,18–1,68 В Диапазон частот: 1–2 500 Гц
