Сборка обшивки крыши

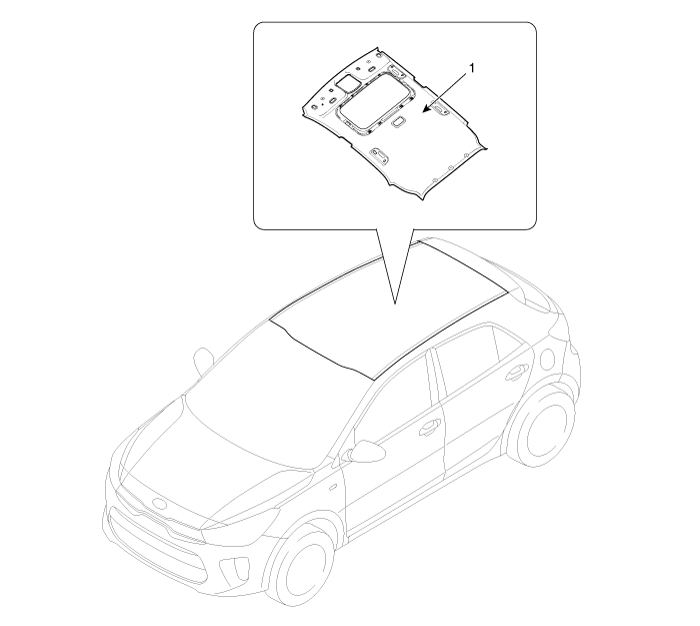

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье.

   (От заднего сиденья к переднему — «Переднее сиденье в сборе»)

2. 2

   Снимите заднее сиденье.

   (От заднего сиденья к заднему — «Заднее сиденье в сборе»)

3. 3

   Снимите облицовку передней стойки.

   (Задняя часть внутренней отделки — «Облицовка передней стойки»)

4. 4

   Снимите верхнюю облицовку стойки поперечного колеса.

   (Задняя часть внутренней отделки — «Облицовка центральной стойки»)

5. 5

   Снимите облицовку задней стойки.

   (Задняя часть внутренней отделки — «Облицовка задней стойки»)

6. 6

   Снимите солнцезащитный козырек и фиксатор.

   (Задняя часть обшивки крыши — «Солнцезащитный козырек»)

7. 7

   Снимите вспомогательную ручку.

   (Задняя часть обшивки крыши — «Вспомогательная ручка»)

8. 8

   Снимите лампу верхней консоли.

   (Задняя электрическая система кузова — «Лампа на потолочной консоли»)

9. 9

   Снимите комнатную лампу.

   (См. Электрическая система кузова — «Комнатная лампа»).

10. 10

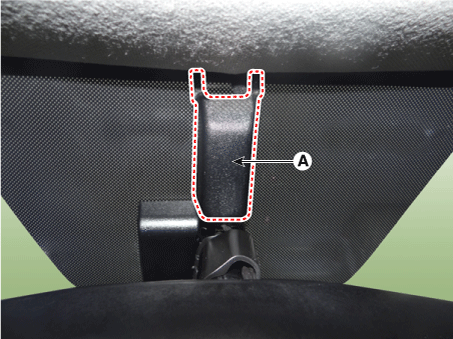

    Снимите крышку зеркала ECM (А).



11. 11

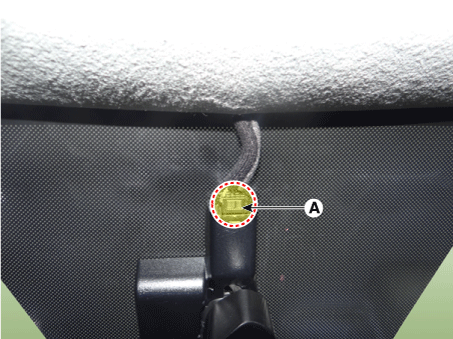

    Отсоедините разъем зеркала ECM (А).



12. 12

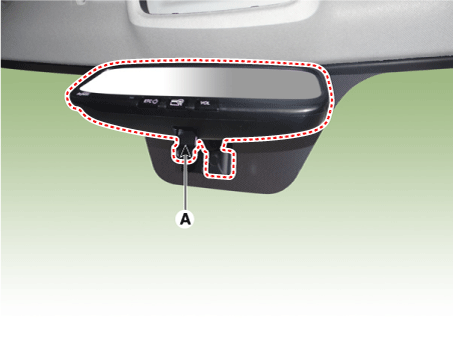

    Снимите зеркало блока ЕСМ в сборе (А).



13. 13

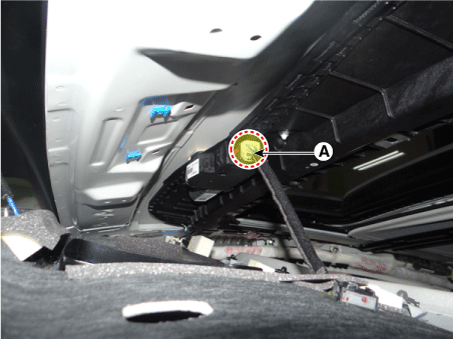

    Отсоедините разъем крыши (А) и снимите монтажные зажимы.

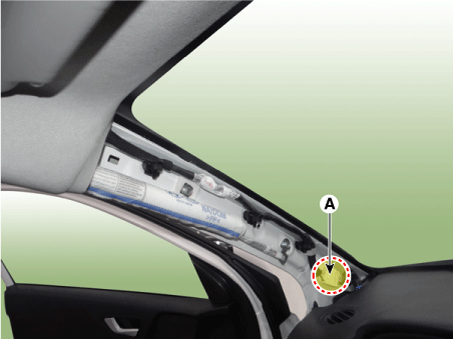

    [Драйвер]



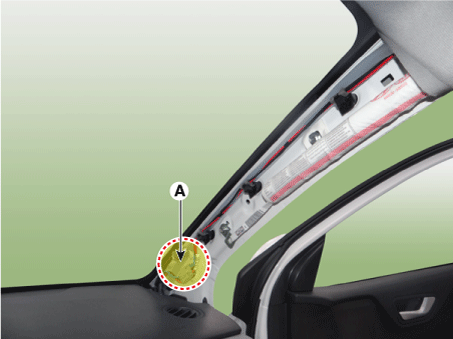

    [Пассажирский]



14. 14

    Снимите зажимы крепления обивки крыши (А).

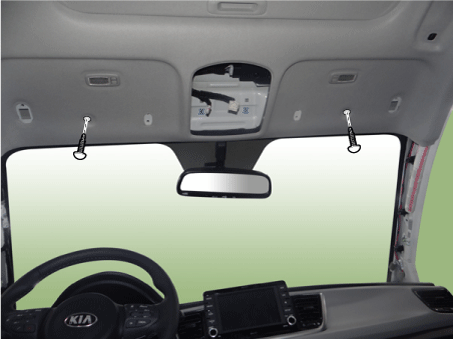

    [Передний]



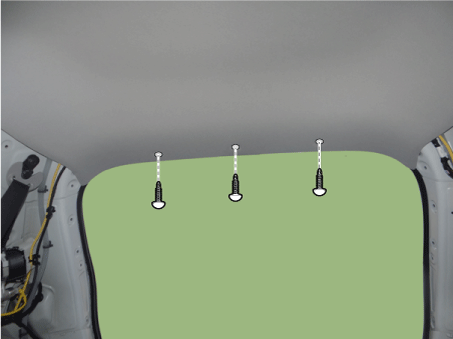

    [Задний]



15. 15

    Отсоедините разъем электродвигателя люка (А).



16. 16

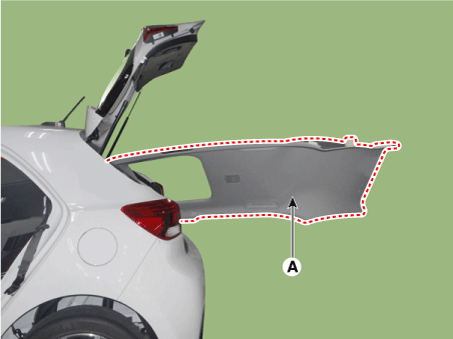

    Снимите обивку крыши в сборе (А) с автомобиля через заднюю дверь.



17. 17

    Установите в порядке, обратном снятию.
